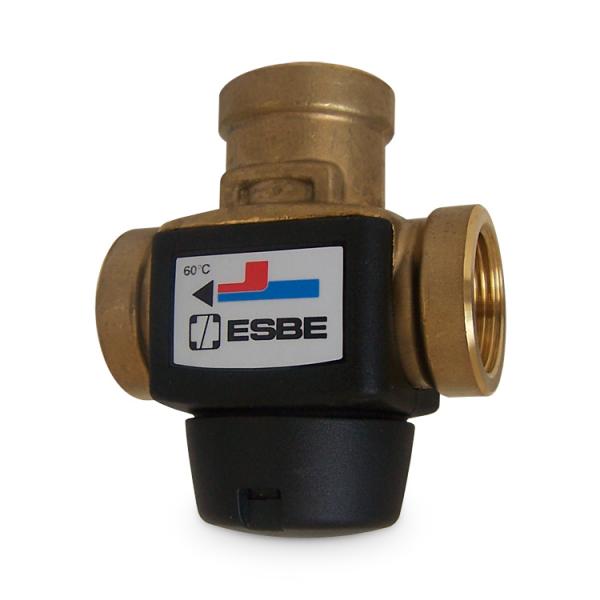

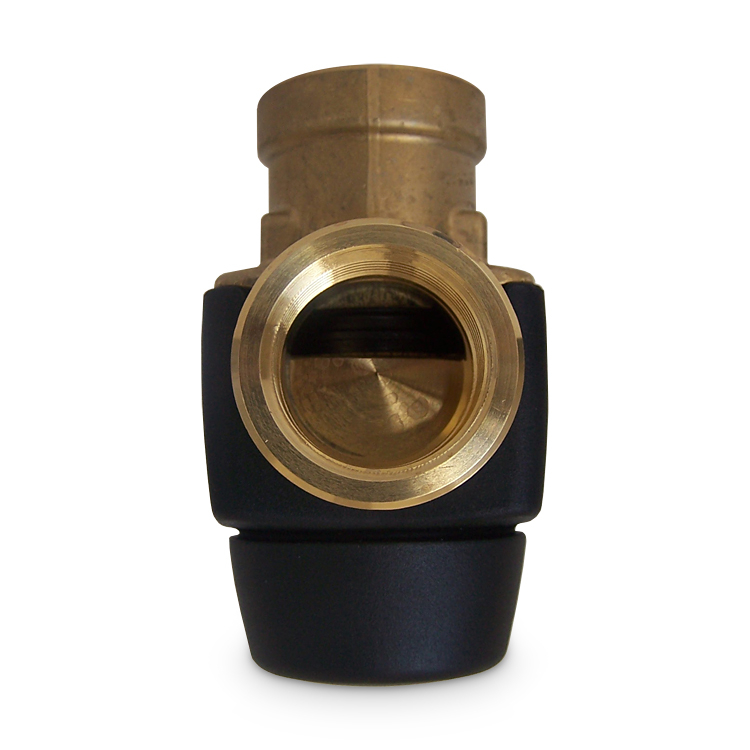

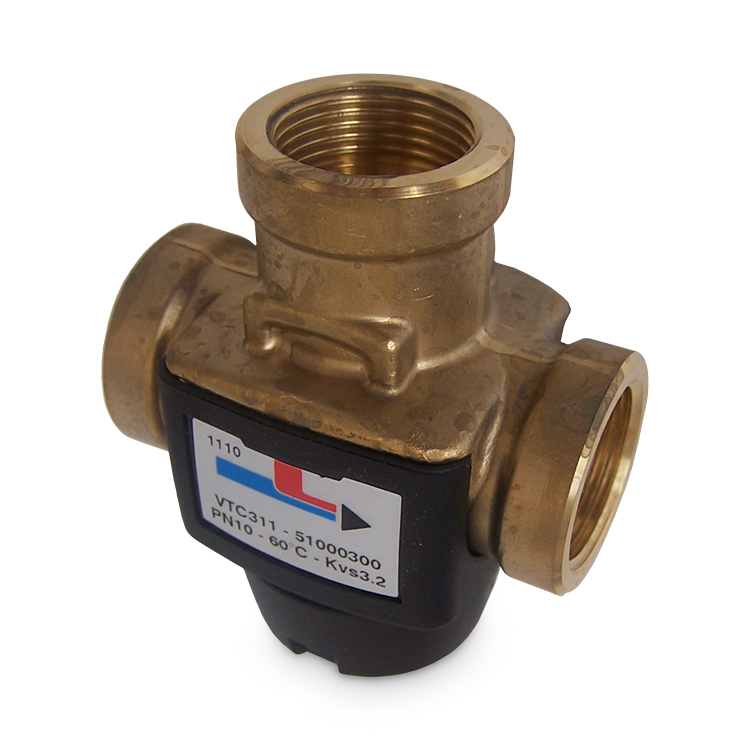

ESBE VTC311 3/4" IG Ladeventil 60 °C Rücklaufanhebung 3-Wege-Ventil

ANWENDUNG:

Das Ladeventil VTC311 von ESBE ist ein thermisches 3-Wege-Ventil, das zum Schutz des Kessels vor zu niedrigen Rücklauftemperaturen konzipiert ist. Die Aufrechterhaltung einer hohen und stabilen Rücklauftemperatur steigert den Wirkungsgrad des Kessels, senkt die Teerbildung und verlängert die Lebensdauer des Kessels. Das Ladeventil VTC311 wird in Heizanwendungen mit bis zu 30 kW genutzt, bei denen Kessel für feste Brennstoffe den Speicher speisen. Das Ladeventil wird entweder im Rücklauf zum Kessel oder im Zulauf zum Speicher montiert. Dabei wird die erste Option empfohlen, da hierdurch die räumliche Anordnung der Rohrleitungen hinsichtlich einer Erweiterung vereinfacht werden kann (siehe Einbaubeispiele).

FUNKTION:

Das thermische Ladeventil regelt mit zwei Anschlüssen, wodurch es einfach einzubauen ist und keinerlei Stellventile in der Umgehungsleitung erforderlich sind. Die Funktion des 3-Wege-Ventils hängt nicht von der Einbauposition ab. Das Ventil enthält einen Thermostat, der bei einer abgehenden Mischwassertemperatur von 60°C in Anschluss AB anfängt, Anschluss A zu öffnen. Anschluss B ist vollständig geschlossen, wenn die Temperatur in Anschluss A die Sollöffnungstemperatur um 10°C übersteigt.

MEDIEN:

Als Zusatzstoffe sind maximal 50 % Glykol zum Frostschutz und sauerstoffbindende Verbindungen zulässig. Da sich die Zugabe von Glykol zum Systemwasser sowohl auf die Viskosität als auch auf die Wärmeleitung auswirkt, ist dies bei der Dimensionierung des Ventils zu berücksichtigen. Durch die Zugabe von 30-50 % Glykol verringert sich die maximale Leistung des Ventils um 30 - 40 %. Eine geringere Glykolkonzentration ist vernachlässigbar.

EINBAUBEISPIEL:

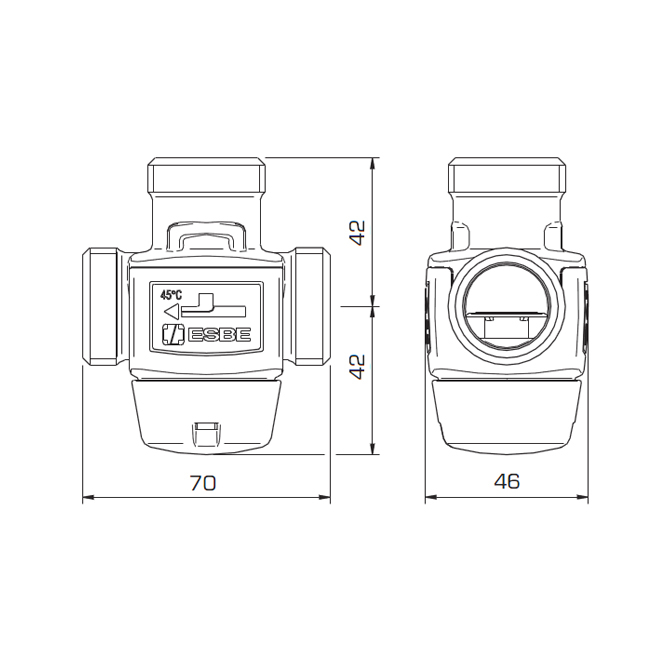

TECHNISCHE DATEN

• Druckstufe: PN 10
• Mediumtemperatur: max. 100°C / min. 0°C
• Temperatur, Öffnung: 60 °C
• Temperatur, Mischung (AB): 62 °C +- 2°C
• Max. Differenzdruck: Mischen, 100 kPa (1.0 bar)/ Umleiten, 30 kPa (0.3 bar)
• Leckrate A - AB: dichte Dichtung
• Leckrate B - AB: max. 3% des Kvs
• Durchflusskoeffizient Kv/Kvmin: 100
• Anschlüsse: Innengewinde, EN 10226-1, Außengewinde, ISO 228/1
• Material: Ventilgehäuse sowie übrige Metallteile mit Flüssigkeitskontakt aus DZR Messing CW 602N, widerstandsfähig gegen Entzinkung
• DN: 20
• Kvs: 3,2
• Anschluss: Rp 3/4"
• Gewicht: 0,53 kg

Technische Änderungen und Irrtümer vorbehalten.
