Hygienespeicher TWL Typ KE 500 l ohne Wärmetauscher
Lieferzeit 7-10 Werktage
Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100
- Artikel-Nr.: 37521
| Wärmetauscher: | ohne |
| Größe in Litern: | 500 |
| Artikelnummer: | 37521 |
| Herstellerartikelnummer: | KE.0500 |
| Maßeinheit: | Stück |
| Grundeinheit: | 1.000 |
| Inhalt: | 1.000 |

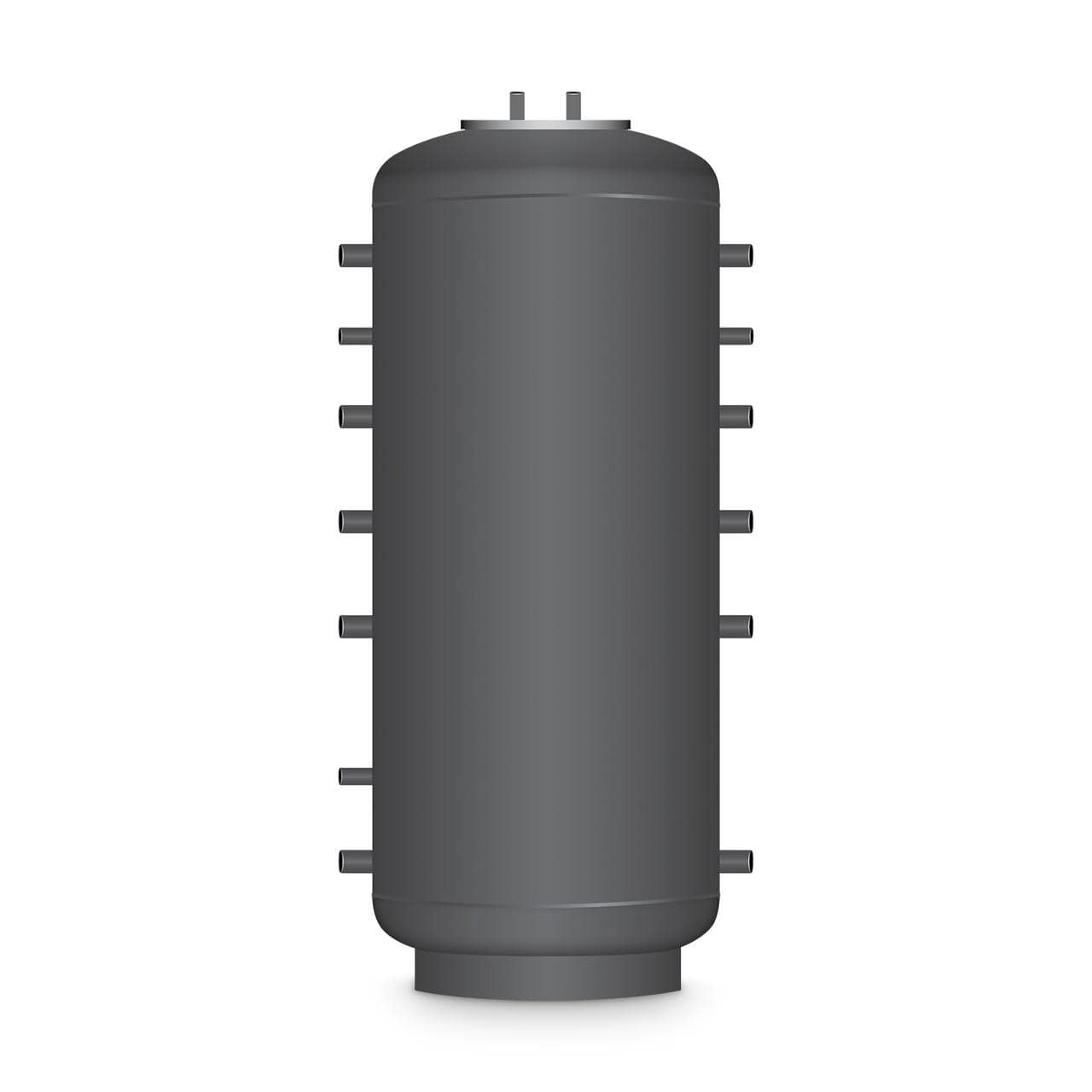

Hygienespeicher Kombispeicher Typ KE 500 Liter ohne Wärmetauscher
Der Hygienespeicher KE wird in Heizungsanlagen mit integrierter Trinkwassererwärmung im Speicher eingesetzt. Der Trinkwasser-Wärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 bzw. AISI 316 L. Dieser ist nicht im Speicher fest eingeschweißt, sondern wegen der elektrochemischen Korrosion auf einer Flanschplatte mit Isoliertrennung im Speicher montiert. Der Edelstahltauscher garantiert auf Grund seiner großen Oberfläche (5,8 m²) eine hohe Warmwasserleistung. Durch die geringe Brauchwasserbevorratung wird einer Legionellenbildung vorgebeugt, eine Anode wie bei klassischen Trinkwasserbehältern ist nicht erforderlich. Somit ist der KE Hygiene-Kombispeicher wartungsfrei. Der Hygiene-Kombispeicher KE ist optional mit einer von 3 Isolierung kombinierbar.
Bedingt durch die Bauart besteht kein Kontakt zwischen dem Edelstahltauscher und dem Pufferspeicher aus Stahl. Oben auf dem Speicher ist ein Flanschring aufgeschweißt, in den der Edelstahl-Wärmetauscher für das Trinkwasser mit Flanschplatte montiert ist. Durch spezielle Isoliertrennungen hat das Edelstahl des Wärmetauschers keine Verbindung zum Stahl des Pufferspeichers. Die nachträgliche Montage eines Elektro-Heizstabes ist durch die Konstruktion des Speichers ohne weiteres möglich. Eine Steuerung oder eine Pumpe für die Warmwasserbereitung ist bei diesem Speicher nicht erforderlich.
Unterschied zwischen unseren Hygienespeichern KE, KER und KER2 mit Edelstahl-Wärmetauscher und anderen Modellen mit Kupfer-Wärmetauscher für die Trinkwassererwärmung bzw. Kombispeichern mit "Tank in Tank" Bauweise.
Details:
- Isolierung ist optional hinzuzubestellen
- Hygiene-Kombispeicher mit Edelstahl-Wellrohr-Wärmetauscher für Trinkwasser
- für Heizungs- und Trinkwasser in Verbindung mit Heizungs- und Solarthermieanlagen
- keine Legionellenbildung, beugt Verkalkungen vor, Wartungsarbeiten für Reinigung und Anode entfallen
- Steuerung oder Pumpe zur Warmwasserbereitung ist nicht erforderlich
- System wesentlich leistungsfähiger als herkömmliche Kombispeicher
- Edelstahltauscher zur Frischwassererwärmung ist eingeflanscht
- Spannungskorrosionen sind ausgeschlossen
- Material: hochwertiger Qualitätsstahl S235JR + AR
- hergestellt nach: DIN 4753, DIN EN 12897
Abmessungen und technische Daten:
| Bezeichnung * | 500 | |
|---|---|---|
| Durchmesser ohne Isolierung | mm | 650 |
| Höhe ohne Isolierung | mm | 1725 |
| Kippmaß ohne Isolierung | mm | 1756 |
| Glattrohr-Wärmetauscher (unten) | m² | 2,1 |
| Inhalt Rohrschlange (unten) | Ltr. | 13,1 |
| Glattrohr-Wärmetauscher (oben) | m² | 1,4 |
| Inhalt Rohrschlange (oben) | Ltr. | 8,8 |
| zulässiger Druck | bar | 4,5 Pufferspeicher 16,0 Wärmetauscher |
| zulässige Temperatur | °C | 0 - 95 Pufferspeicher 0 - 110 Wärmetauscher |
| Edelstahl-Wellrohr Wärmetauscher | m² | 5,8 (Trinkwasser) |
| Inhalt Rohrschlange | Ltr. | 29,2 (Trinkwasser) |
| zulässiger Druck | bar | 10,0 (Trinkwasser) |
| zulässige Temperatur | °C | 0 - 110 (Trinkwasser) |
| Schüttleistung (WW mit 45 °C) ** | Ltr. | 221 |
| Gewicht | kg | 122 |
*Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider
** bei 24 kW Kesselleistung, 65 °C Speichertemperatur und 10 °C Kaltwassertemperatur

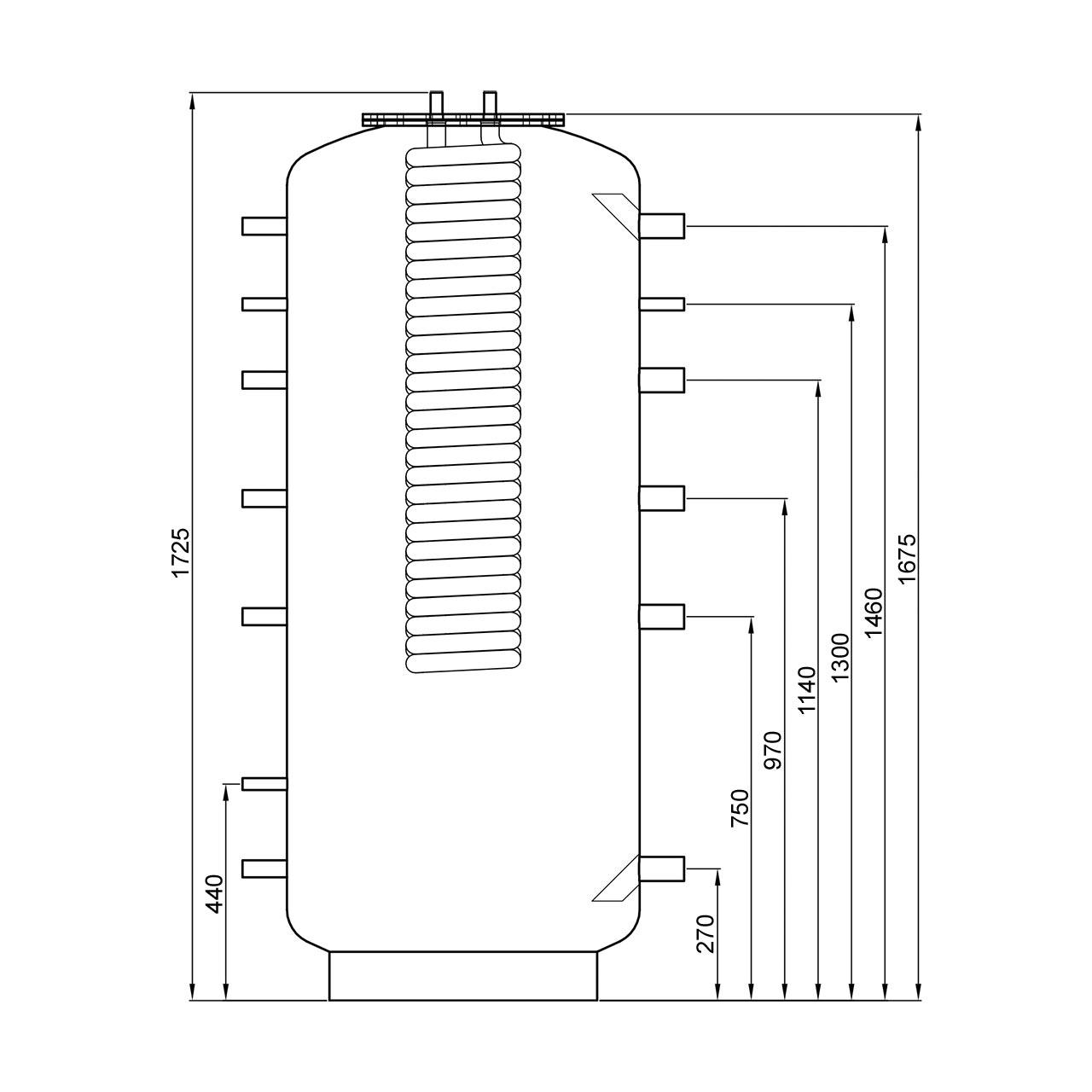

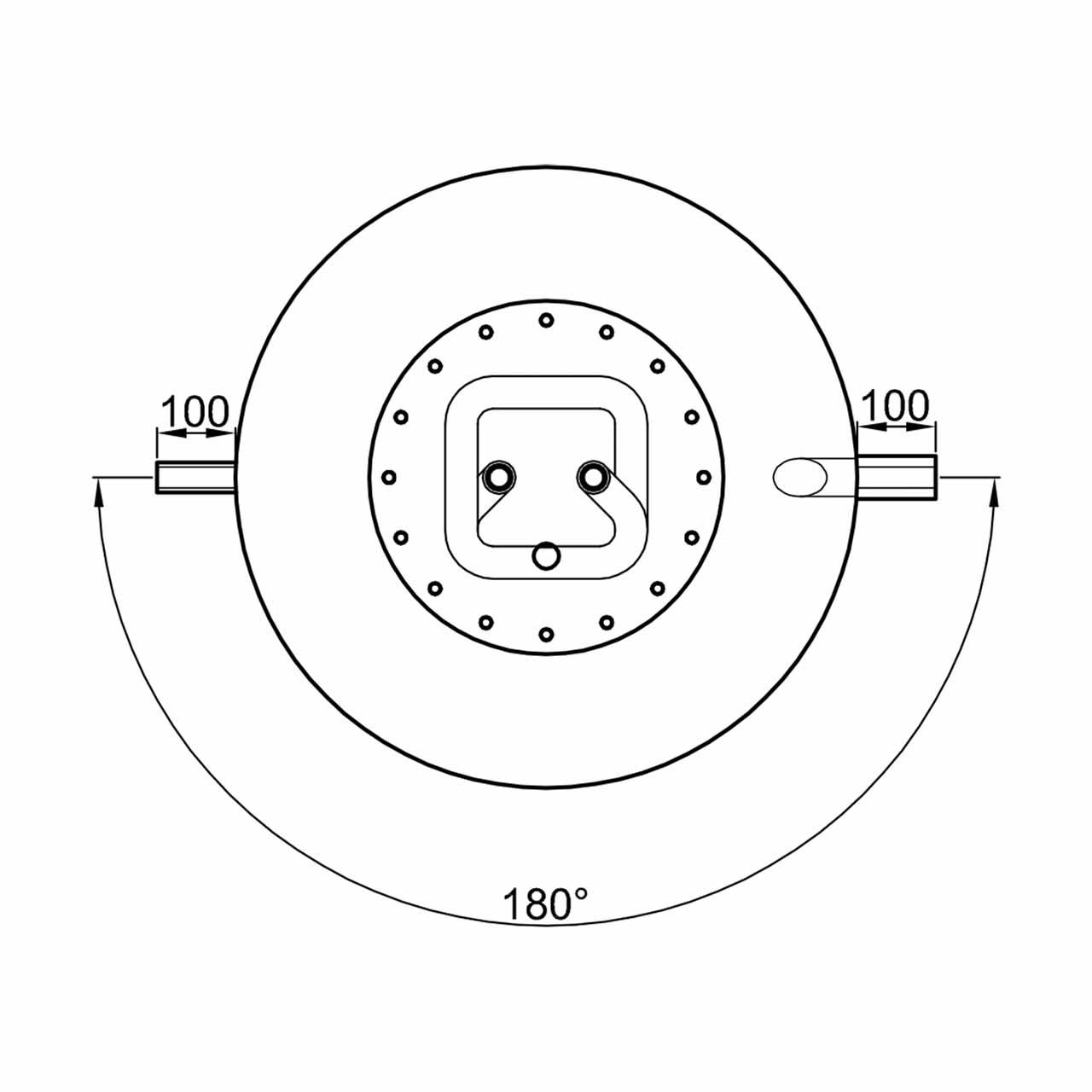

Anschlussmaße:
| Bezeichnung * | 500 | ||
|---|---|---|---|
| A | Höhe | mm | 270 |
| links / rechts | IG | Rp 1" / Rp 1 1/2" | |
| B | Höhe | mm | 440 |
| Fühler | IG | Rp 1/2" | |
| C | Höhe | mm | 750 |
| links / rechts | IG | Rp 1" / Rp 1 1/2" | |
| D | Höhe | mm | 970 |
| links / rechts | IG | Rp 1" / Rp 1 1/2" | |
| E | Höhe | mm | 1140 |
| links / rechts | IG | Rp 1" / Rp 1 1/2" | |
| F | Höhe | mm | 1300 |
| Fühler | IG | Rp 1/2" | |
| G | Höhe | mm | 1460 |
| links / rechts | IG | Rp 1" / Rp 1 1/2" | |
| VL 1 (WT unten) |
Höhe | mm | 750 |
| Anschluss | IG | Rp 1" | |
| RL 1 (WT unten) |
Höhe | mm | 270 |
| Anschluss | IG | Rp 1" | |
| VL 2 (WT oben) |
Höhe | mm | 1460 |
| Anschluss | IG | Rp 1" | |
| RL 2 (WT oben) |
Höhe | mm | 1140 |
| Anschluss | IG | Rp 1" | |
| H | Höhe | mm | 1675 |
| Anschluss | IG | Rp 1" | |
| KW / WW (WT Trinkwasser) |
Höhe | mm | 1725 |
| Anschluss | AG | R 3/4" | |
*Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider

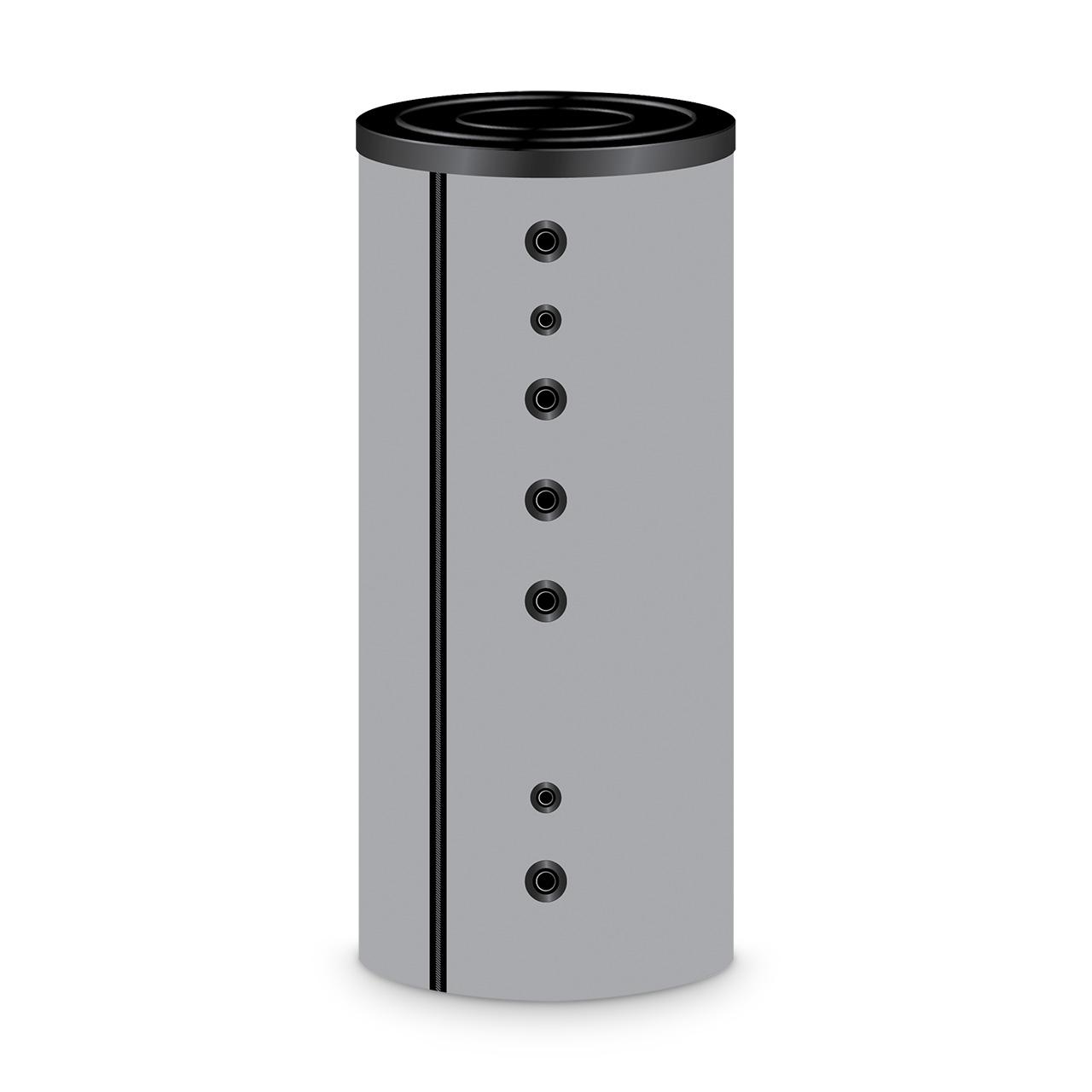

Optionale Isolierungen:
| ökoLine-C | ökoLine-B | ökoLine-A | ||
|---|---|---|---|---|
| Material | 80 mm Neopor u. 20 mm Polyester- faservlies | 100 mm Neopor u. 20 mm Polyester- faservlies | je nach Speicher- volumen aus versch. Material- stärken von Neopor, Polyester- faservlies sowie aus teilweise verbauten Vakuum- paneelen | |
| Bereitschafts- wärmeaufwand | kWh/24 h | 2,15 | 1,50 | 1,40 |
| Warmhaltever- lust |
W | 89,6 | 62,5 | 58,3 |
| Durchmesser mit Isolierung | mm | 850 | 890 | 950 |
| Höhe mit Isolierung | mm | 1770 | 1820 | 1820 |
| Gewicht | kg | 12 | 13 | 18 |
Technische Änderungen und Irrtümer vorbehalten.
