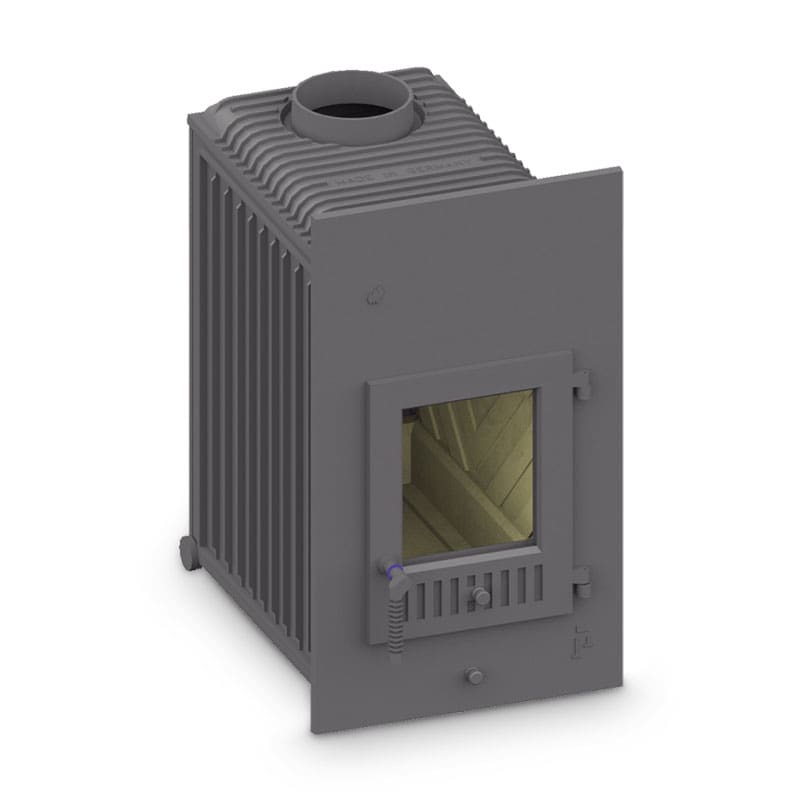

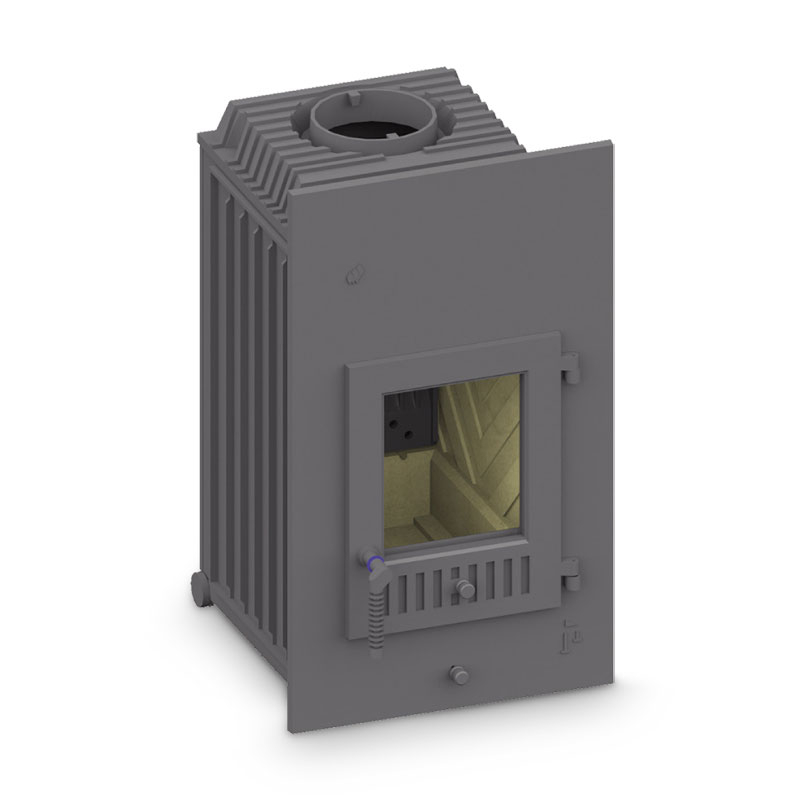

Kachelofeneinsatz Schmid SH 9 G / SH 11 G, 9 oder 11 kW

2.495,00 € * 2.772,70 € * (10,02% gespart)

Lieferzeit 90-150 Werktage


Ausführungen:

Waagerechter Abgang aus Guss Ø 180 mm:

Lüftungsgitter:

 A+
Schmid P-0000000891FB A + 9


Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • P-0000000891FB
Brennstoff: Holz
Verbrennungsluft: Raumluftunabhängig
Geprüft: 15a BVG, BImSchV St. 2, LRV Schweiz
Wärmetransport: Luftführend
Artikelnummer: 10322
Energieeffizienzklasse: aa
Maßeinheit: Stück
Grundeinheit: 1.000
Inhalt: 1.000
Nennleistung, direkt: 9, 11
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 115.000 Kundenbewertungen
  • 3% Skonto
  • Ratenkauf
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung / Schornsteinberechnung

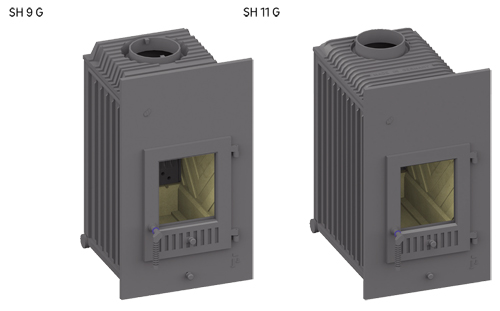

Kachelofen sanieren ohne Aufwand: Heizeinsatz SH 9 G / SH 11 G von Schmid

Ein Kachelofen ist eine prima Sache, denn dieser zeichnet sich durch seine lange Wärmeabgabe aus. Was aber, wenn dieser schon alt ist und daher nicht mehr befeuert werden darf? Dann sanieren Sie diesen doch einfach mit dem Heizeinsatz SH 9 G oder SH 11 G von Schmid! Dieser wird einfach in den alten Kachelofen eingesetzt und schon erfüllt dieser wieder die gesetzlichen Bestimmungen. Zudem haben Sie durch die große Sichtverglasung das Feuer immer voll im Blick! Die Feuertür ist selbstschließend, sodass der Heizeinsatz auch für eine Mehrfachbelegung am Schornstein zugelassen ist.


SH 11G: optional auch als wasserführender Heizeinsatz erhältlich

Die Brennkammer wurde mit Schamotte ausgekleidet, welche nicht nur die Wärme zuverlässig speichert, sondern auch den Korpus vor dem Feuer schützt. Durch die Fülltür lässt sich die Innenraumauskleidung mühelos wechseln, falls dies erforderlich sein sollte. Dank der selbstschließenden Feuertür sind die Heizeinsätze von Schmid auch für eine Mehrfachbelegung am Schornstein zugelassen. Sie wollen selbst entscheiden wie viel Leistung die Feuerstätte haben soll? Kein Problem, wählen Sie einfach zwischen 9 oder 11 kW Nennwärmeleistung. Der Heizeinsatz SH 11 G von Schmid ist zusätzlich auch als wasserführendes Modell erhältlich.

Merkmale

  • Manuelle Verbrennungsluftregelung
  • Für Mehrfachbelegung am Schornstein geeignet
  • NW-Leistung: 9 oder 11 kW
  • 2-fach Verglasung
  • Holzbrand
  • Türanschlag rechts (nicht wechselbar)
  • Tür selbstschließend
  • 2-fach Verglasung
  • inkl. Guss-Umrüstrahmen
  • inkl. Verbrennungsluftstutzen
  • Tausch der Innenauskleidung durch die Fülltür
  • Feuerraum mit Schamotte ausgekleidet
  • BImSchV Stufe 2, 15a B-VG Österreich, LRV Schweiz, Städte Aachen / Düsseldorf / München / Stuttgart

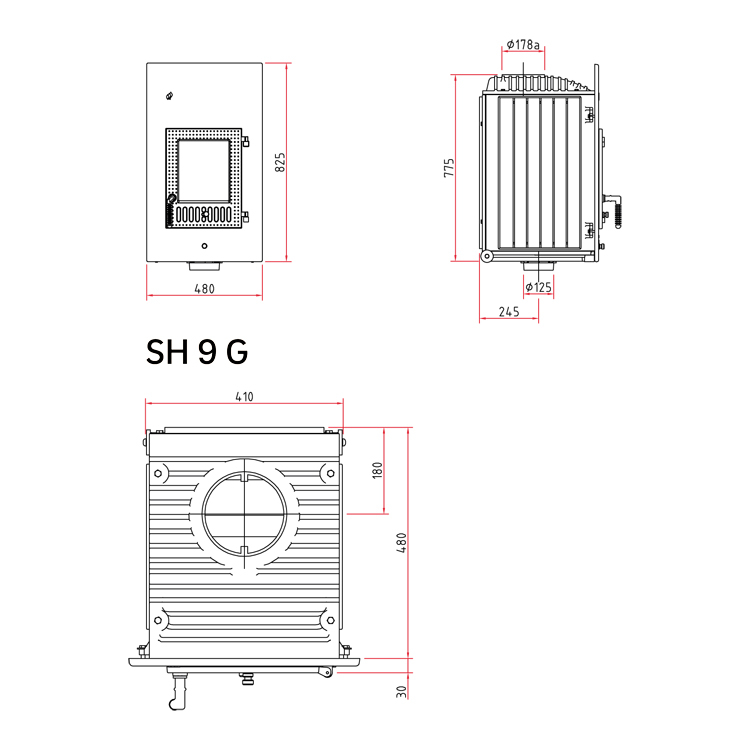

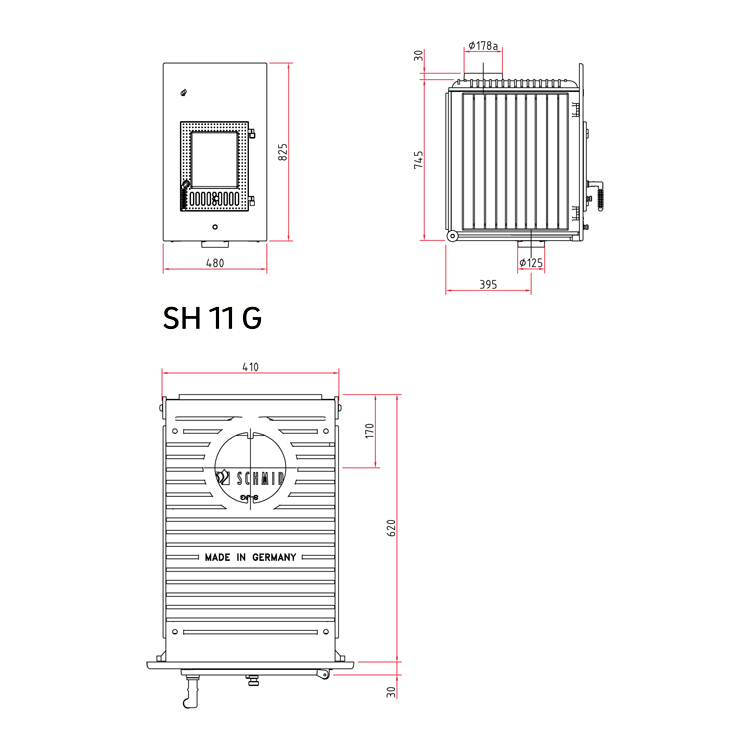

Technische Daten

SD 9 G SD 11 G
Nennwärmeleistung inkl. NHK kW 9 11
Wärmeleistungsbereich kW 3,4 - 9,5 4,3 - 12,7
Raumwärmeleistung kW 9 11
Wasserwärmeleistung kW ---
Wärmeabgabe % über die Sichtscheibe: 10
konvektive Leistung: 90
wasserseitige Leistung: ---
Abgasstutzen Ø in mm 180
Verbrennungsluftstutzen Ø in mm 125
empfohlener freier Querschnitt ** cm² Zuluft: 1950
Umluft: 1620
Zuluft: 2380
Umluft: 1980
Verbrennungsluftbedarf m³/h 35 46,6
empfohlene Holzauflagemenge mit NHK kg ca. 4,0 ca. 6,0
empfohlene Holzauflagemenge mit Zugsystem kg ca. 7,5 ca. 11,0
empfohlene Scheitholzlänge cm 33 45
Abstand im Strahlungsbereich mm 800
Abstand zur Dämmung, Boden/Wand mm > 150/90 > 150/110
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) mm 60
Gewicht kg 205 255
Abgasmassenstrom bei NWL g/s 8,9 10,4
Abgastemperatur bei NWL °C 270
erforderlicher Förderdruck Pa 12
CO (bez. auf 13 % O2 mg/Nm³ < 1250
Staub (bez. auf 13 % O2 mg/Nm³ < 40
Wirkungsgrad % > 80

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.

Wichtig: Dieser Schmid Olsberg Heizeinsatz ist vor allem als Austauschgerät für ältere Olsberg Brennkammern geeignet. Er kann aber auch für zahlreiche andere Marken und Hersteller verwendet werden. Damit Sie sich einen Überblick darüber verschaffen können, welcher Heizeinsatz von Schmid Olsberg für welches alte Brennkammer Modell als Austauschgerät empfohlen wird, werfen Sie bitte einen Blick in die angehängte Austauschtabelle des Herstellers. Diese bieten wir Ihnen als PDF

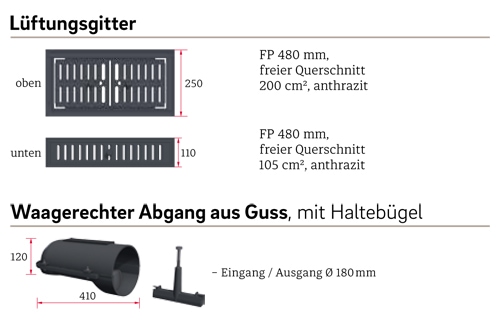

Optionales Zubehör

  • Waagerechter Abgang aus Guss mit Haltebügel, Eingang/Ausgang Ø 180 mm
  • Lüftungsgitter 480 x 110 mm oder 480 x 250 mm

Schmid SH 9G/SH 11G Zubehör



Technische Änderungen und Irrtümer vorbehalten.
