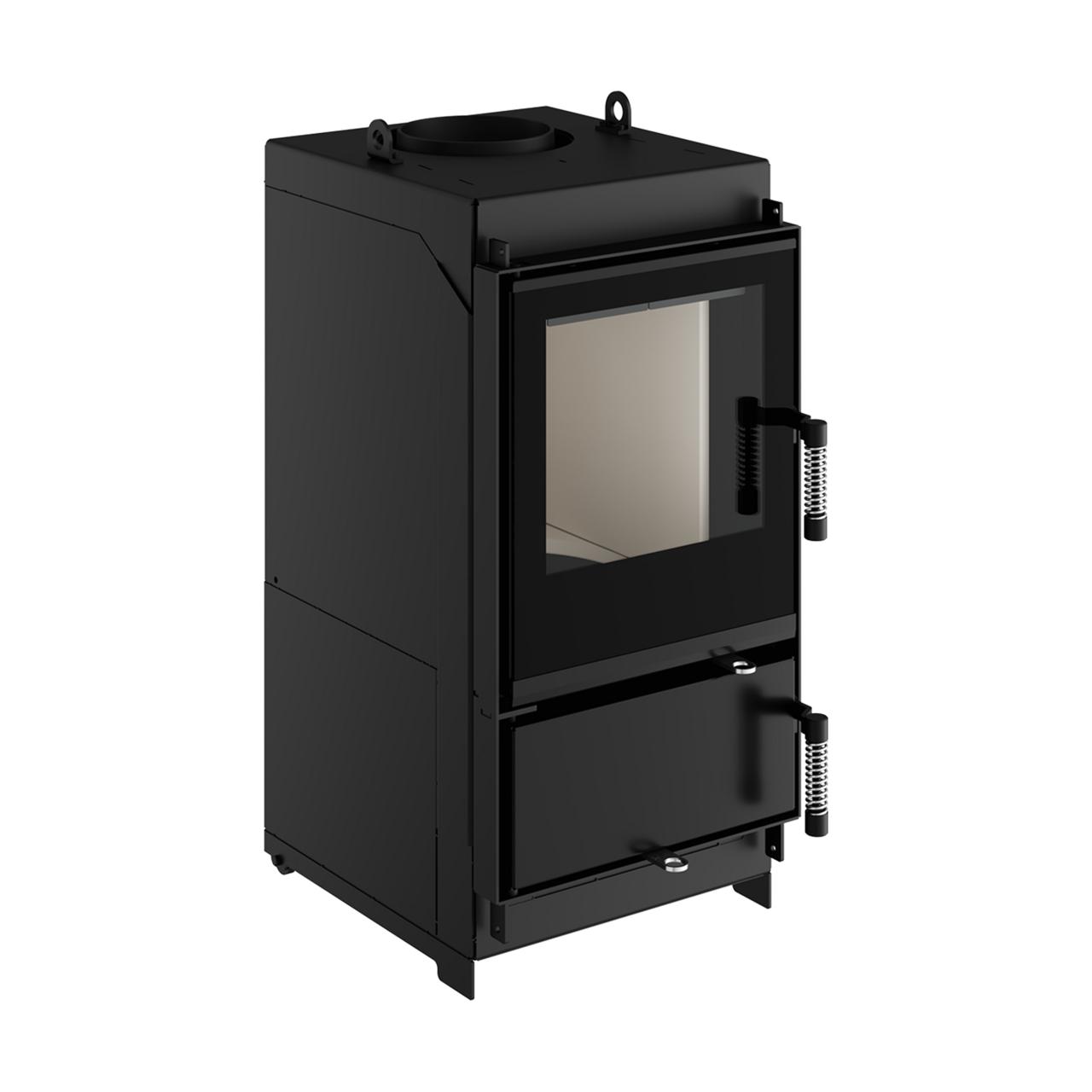

Kachelofeneinsatz Spartherm Renova Cs-50 7 kW, für Scheitholz & Braunkohle

Kachelofeneinsatz Spartherm Renova Cs-50: Komfort bei geringem Platzbedarf

Merkmale:

• Mischbrandfeuerstätte, geeignet für Scheitholz und Braunkohle
• bietet viel Funktion und Komfort bei geringem Platzbedarf
• perfekt für den Austausch, erhält Ihren altbewährten Kachelofen und bringt ihn auf den neuesten Stand
• baugleich mit dem Modell Renova C-44, fällt aber deutlich schmaler aus
• das kompaktere Format unterstützt das energieefziente und emissionsarme Heizen
• klar gestaltete Front, in die die Türen für den Brennraum und für die Aschelade bündig integriert sind
• wählbare Blenden, schaffen einen perfekten Übergang zwischen dem Heizeinsatz und der Oberfläche des Kachelofens
• geräumiges Schubfach für die Asche, lässt sich komplett entnehmen; es fasst ca. 5 bis 6 Liter
• zeichnet sich durch eine geringere Wartungsintensität aus
• besitzt eine hohe Langlebigkeit dank geprüfter Qualität
• inkl. Verbrennungsluftanschluss Ø 150 mm
• Tür mit Einfach-Verglasung, ermöglicht einen perfekten Blick auf die Flammen
• Tür Klappbar, selbstschließend
• Linksanschlag oder Rechtsanschlag

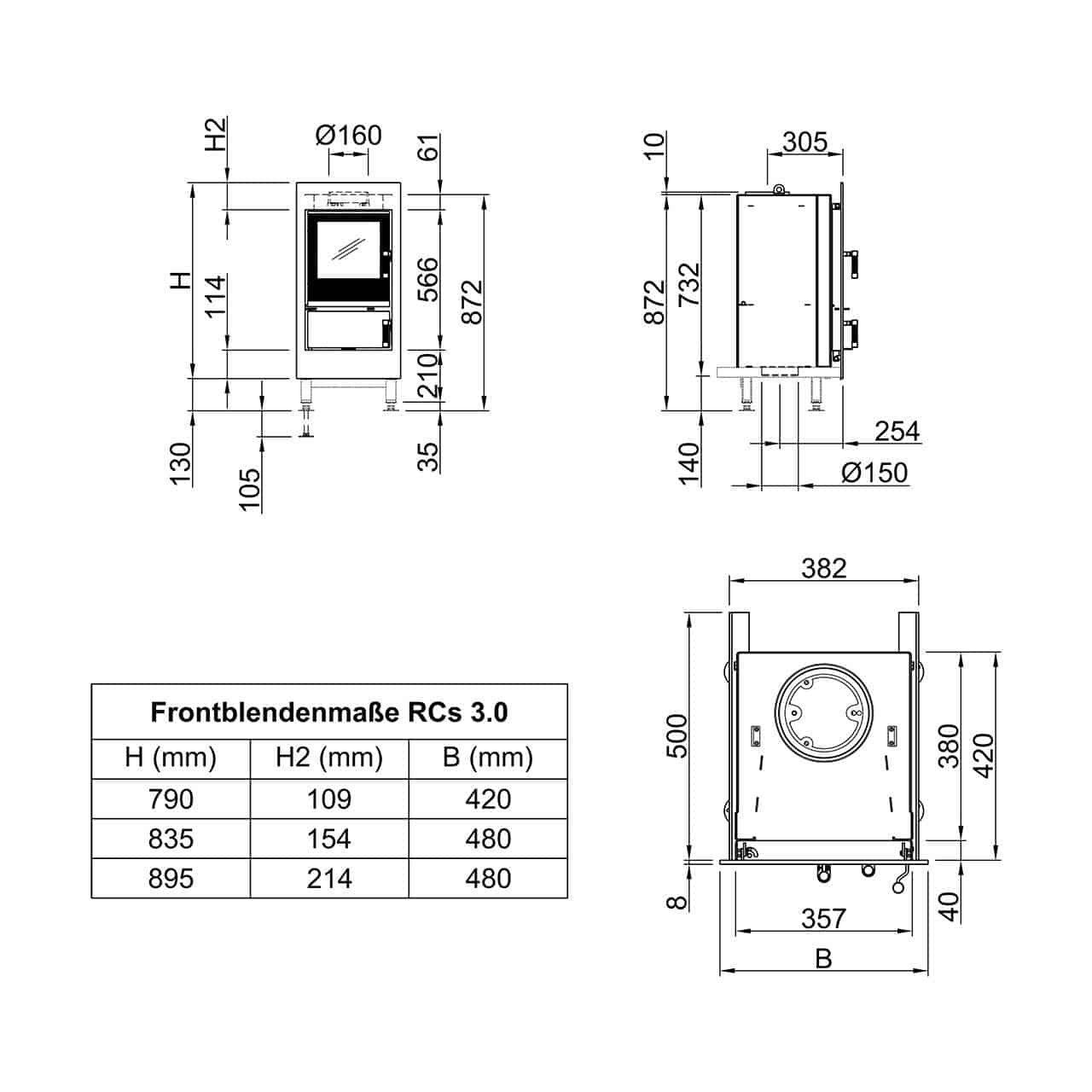

• Türmaß H567/B350 mm
• Scheitholzlänge, bis zu 33 cm

Allgemeine Daten	Scheitholz	Braunkohle
Energieeffizienzklasse
NW-Leistung	7,0 kW
Wärmeleistungsbereich	4,9 - 9,1 kW
Wirkungsgrad	> 85 %
empf. Schornsteindurchmesser	Ø 160 mm
Abgasanschluss	Ø 160 mm
Gewicht	ca. 110 kg
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	--- cm²
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	990/1080 cm²
Prüfungen und Werte
nicht selbstschließende Feuerraumtür (Bauart A)	✓	✓
selbstschließende Feuerraumtür (Bauart A1)	✓	✓
Betrieb bei offener Feuerraumtür	-	-
Mehrfachbelegung	✓	✓
BImSchV 2. Stufe	✓	✓
Art. 15a B-VG	✓	✓
Ökodesign 2022	✓	✓
Tripelwerte, geschlossener Feuerraum
Abgasmassenstrom	6,5 g/s	7,8 g/s
Abgastemperatur (am Abgasstutzen)	442 °C | ↗ 175 °C	408 °C | ↗ 176 °C
Erf. Förderdruck	12 Pa
CO2	8,3 %	7,5 %
Erf. Durchmesser nach M-FeuVo	---
Verbrennungsluftbedarf	22,8 m³/h	26,5 m³/h
Tripelwerte bei Anschluss nachgeschalteter Züge
Abgasmassenstrom	8,9 g/s
Abgastemperatur (am Abgasstutzen)	480 °C
Erf. Förderdruck	15 Pa
CO2	~ 9 %
Brennstoffmenge	3,9 kg/h
Verbrennungsluftbedarf	40 m³/h
Abstände - Heizkammer
zur Heizkammerwand	18 cm
zum Aufstellboden	12,5 cm
Abstand im Strahlungsbereich
vorne	1000 mm
seitlich	---
hinten	--- mm
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)
Aufstellboden	0 cm
Anbauwand	9 cm
Seitenwand	9 cm
Decke	14 cm
Vormauerung bei zu schützender Wand	10 cm
Ersatzdämmstoff Calciumsilicat ***
Aufstellboden	0 cm
Anbauwand	7 cm
Seitenwand	7 cm
Vormauerung bei zu schützend. Wand	10 cm
Als Ersatz für Vormauerung und Wärmedämmung zur Anbauwand	9 cm
Als Ersatz für Vormauerung und Wärmedämmung zur Seitenwand	8 cm
Wärmeverteilung
Konvektion	60 %
Sichtscheibe	40 %

↗ Hinter NSHF
*** Beispiel SILCA 250KM: zugelassener Ersatzdämmst. nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör

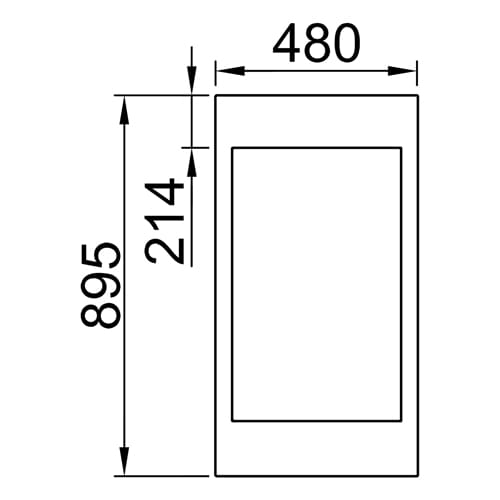

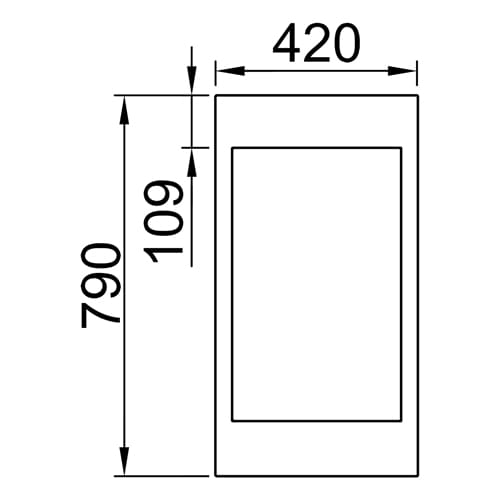

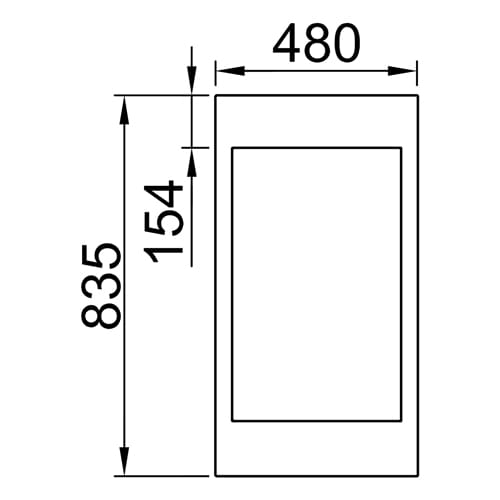

• Frontblende RCs 3.0 in versch. Abmessungen

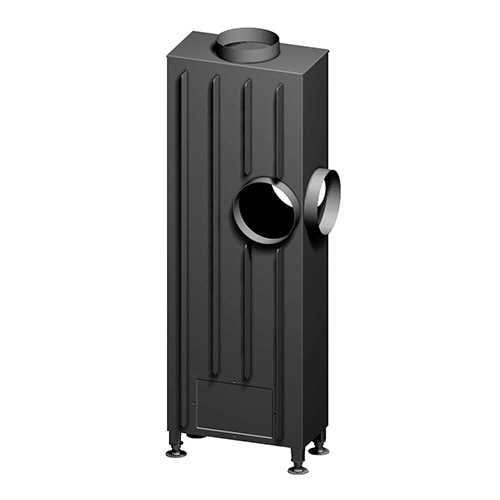

• Nachheizaggregat

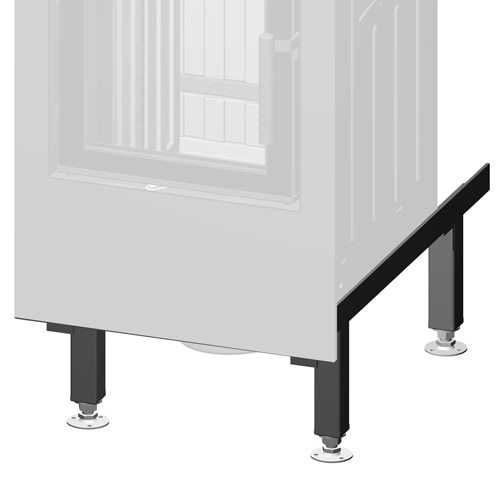

• Traglager Mit höhenverstellbaren Füßen

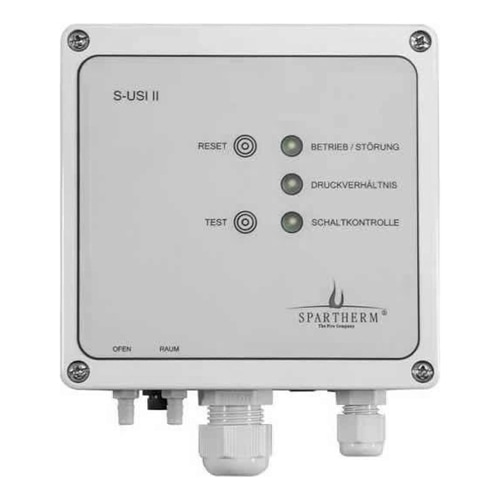

• S-USI II: Unterdruckwächter, elektrisch

Technische Änderungen und Irrtümer vorbehalten.
