Kachelofeneinsatz wassergeführt Schmid Profi W7, 12 kW

5.001,00 € * 5.557,30 € * (10,01% gespart)

Lieferzeit 60-70 Werktage


Ausführungen:

Außenluftanschluss-Set Ø 125 mm:

 A+
Schmid P-0000000D752A A + 12


Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • P-0000000D752A
Brennstoff: Holz
Verbrennungsluft: Raumluftunabhängig
Geprüft: 15a BVG, BImSchV St. 2, LRV Schweiz
Wärmetransport: Wasserführend
Artikelnummer: 10323
Energieeffizienzklasse: aa
Maßeinheit: Stück
Grundeinheit: 1.000
Inhalt: 1.000
Nennleistung, direkt: 12
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 115.000 Kundenbewertungen
  • 3% Skonto
  • Ratenkauf
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung / Schornsteinberechnung


Kachelofeneinsatz Schmid Profi W 7

Wer schon immer ein prasselndes Kaminfeuer genießen und dabei auch noch Heizkosten senken möchte, der sollte einen Blick auf den Heizeinsatz Schmid Profi W 7 werfen. Bei diesem handelt es sich um eine wasserführende Feuerstätte, wobei die Brennkammer vollständig mit Wasser umspült wird. So kann ein Teil der erzeugten Wärme als wasserseitige Leistung in den zentralen Heizkreislauf eingespeist werden, womit die Zentralheizung wirksam entlastet wird. Der Heizeinsatz Schmid Profi W 7 besitzt eine thermische Ablaufsicherung (TAS) und eine selbstschließende Feuerraumtür mit variablem Türanschlag. So eignet sich die Feuerstätte auch für eine Mehrfachbelegung.

Front-Ausführungen zur individuellen Wahl

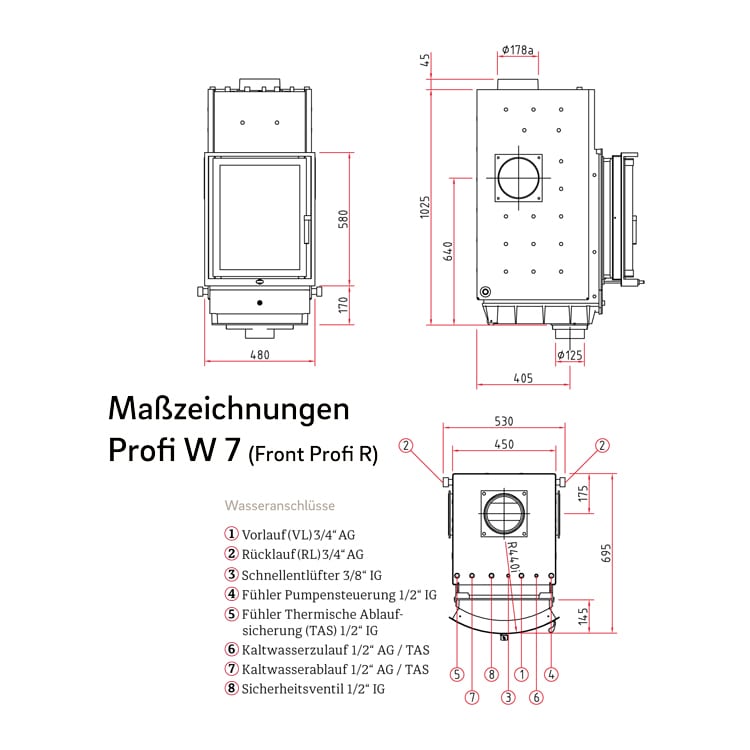

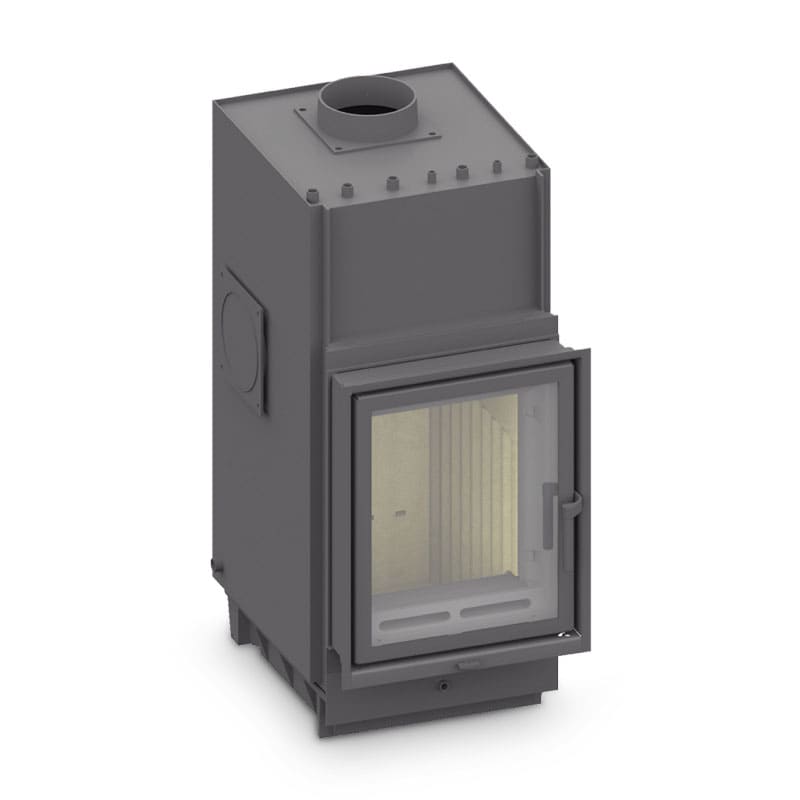

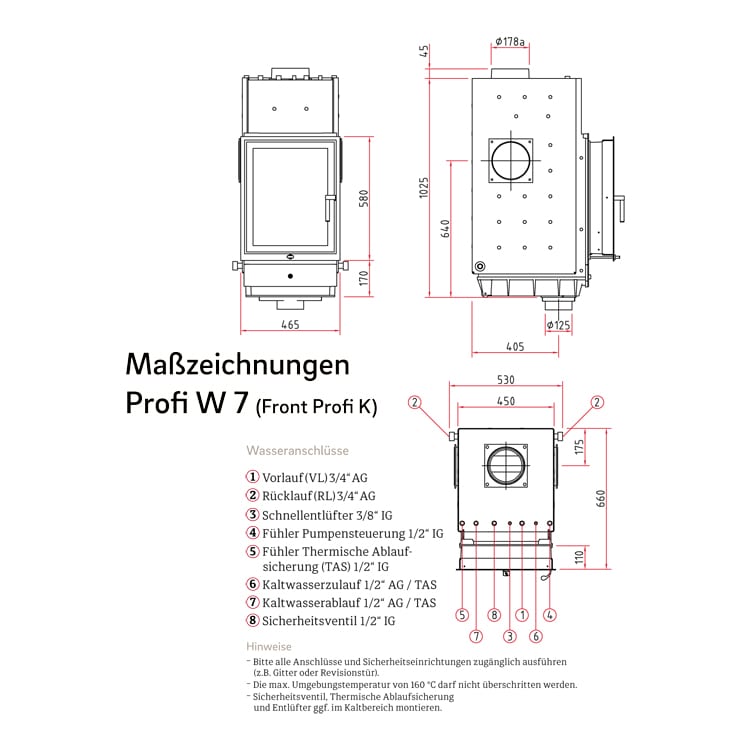

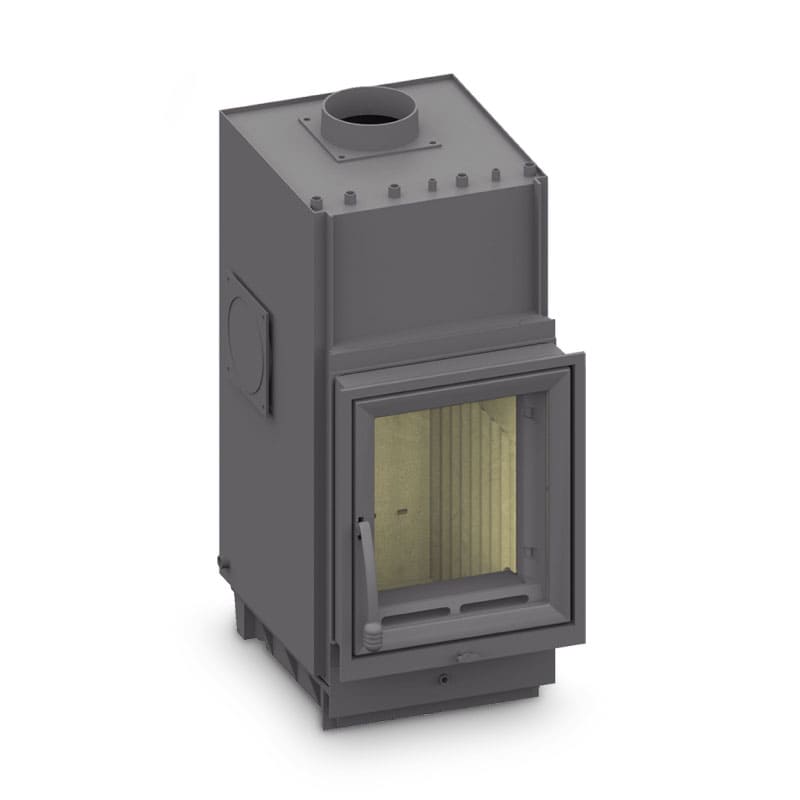

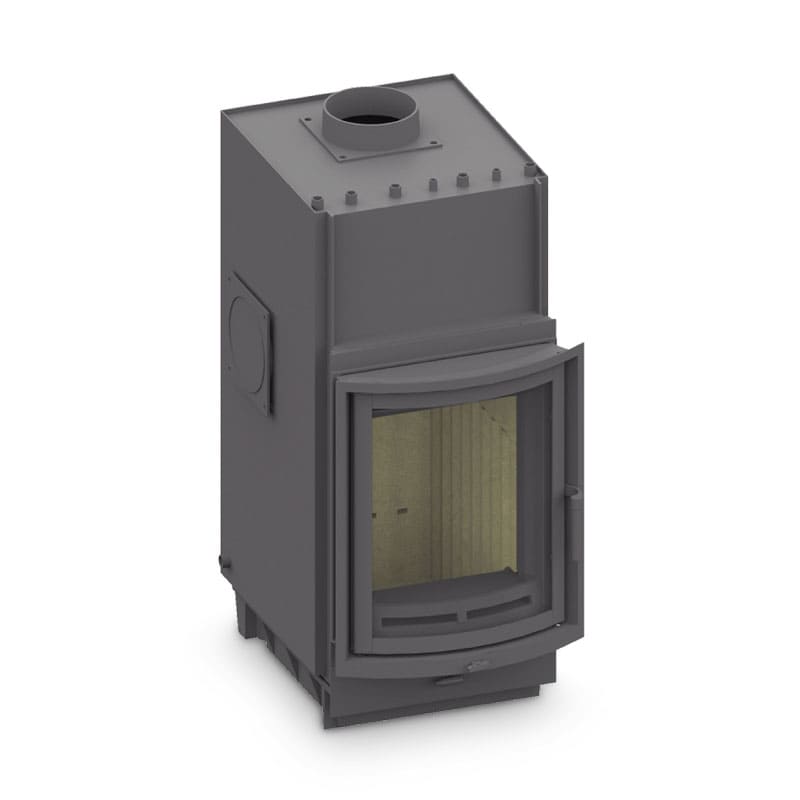

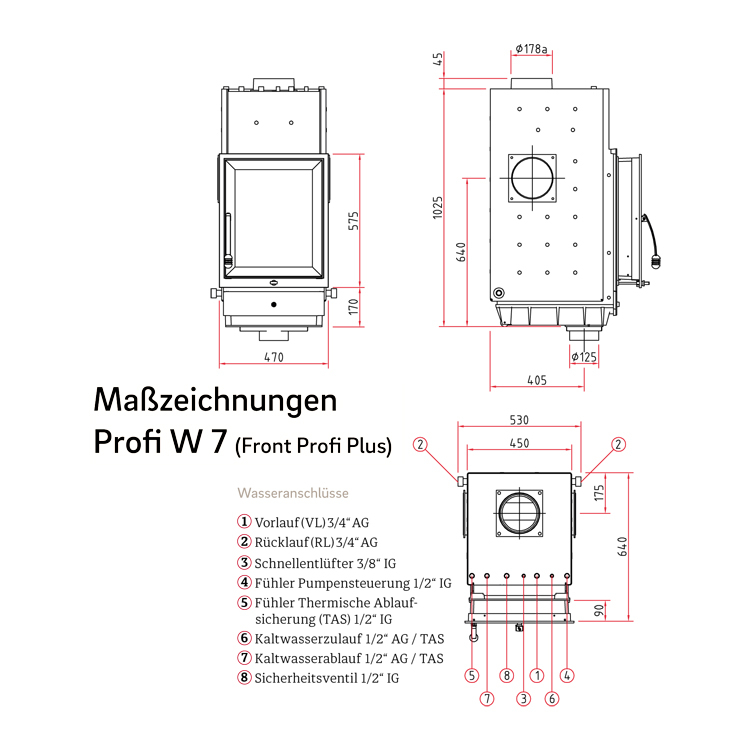

Sie wollen selbst entscheiden, wie sich der Heizeinsatz Schmid Profi W 7 optisch präsentiert? Kein Problem, denn Sie können zwischen verschiedenen Front-Ausführungen wählen. Bei Profi Plus präsentiert sich die Sichtverglasung mit einem Metall-Scheibenrahmen und einer Spezialbeschichtung, welche die Wärmeabgabe reduziert. Profi K hingegen verleiht dem Heizeinsatz eine Doppelverglasung. Das gilt auch für Profi K Kristall, jedoch kommt bei dieser Front-Ausführung die Sichtverglasung mit einem verdeckten Scheibenrahmen daher, wobei die Glaskeramik vierseitig mit einem schwarzen Rahmen bedruckt wurde. Mit Profi R verleihen Sie dem Heizeinsatz Schmid Profi W 7 eine gewölbte Front und Scheibe. Alle Front-Ausführen lassen sich zudem mit verschiedenen Außenbefeuerungen kombinieren.

Brennkammer mit externer Verbrennungsluft

Der Heizeinsatz Schmid Profi W 7 heizt mit einer Nennwärmeleistung von 12 Kilowatt und ist für den Holzbrand ausgelegt. Optional kann er mit einem Außenluftanschluss ausgestattet werden, wobei der Brennkammer dann frische Luft von außerhalb des Hauses zugeführt wird. So bleibt der wertvolle Sauerstoff im Wohnraum unangetastet, womit der Heizeinsatz Schmid Profi W 7 unabhängig von der Raumluft (RLU) heizt. Das sorgt nicht nur für ein angenehmeres Raumklima beim Heizen, sondern verhindert auch die Entstehung von passiven Wärmeverlusten, wie sie bei einem raumluftabhängigen Betrieb (RLA) auftreten würden.

Wichtig: Dieser Schmid Olsberg Heizeinsatz ist vor allem als Austauschgerät für ältere Olsberg Brennkammern geeignet. Er kann aber auch für zahlreiche andere Marken und Hersteller verwendet werden. Damit Sie sich einen Überblick darüber verschaffen können, welcher Heizeinsatz von Schmid Olsberg für welches alte Brennkammer Modell als Austauschgerät empfohlen wird, werfen Sie bitte einen Blick in die angehängte Austauschtabelle des Herstellers. Diese bieten wir Ihnen als PDF

Merkmale

  • NW-Leistung: 12 kW
  • Wärmeabgabe wasserseitig: 70 %
  • Wärmeabgabe raumseitig: 30 %
  • max. Betriebsdruck: 3,0 bar
  • Wasserinhalt: 50 l
  • komplett wasserumspült
  • inkl. Thermischer Ablaufsicherung (TAS)
  • Holzbrand
  • Türanschlag: Front Profi Plus rechts, Front Profi K/K Kristall/R links
  • Tür selbstschließend
  • Verglasung: Front Profi Plus 1-fach, Front Profi K 2-fach, Front K Kristall 3-fach, Front R 1-fach
  • Abgasstutzen: Ø 180 mm
  • 3 Abgas-Anschlussmöglichkeiten: links, rechts oder oben
  • Feuerraum mit Schamotte ausgekleidet
  • DIN EN 13384/ BImSchV Stufe 2/ LRV Schweiz/ Art. 15a B-VG (Österreich)

Technische Daten

Nennwärmeleistung kW 12
Wärmeleistungsbereich kW 3,5 - 12,3
Raumwärmeleistung kW 3
Wasserwärmeleistung kW 9
Wärmeabgabe % über die Sichtscheibe: 15
konvektive Leistung: 15
wasserseitige Leistung: 70
Abgasstutzen Ø in mm 180
Verbrennungsluftstutzen Ø in mm 125
empfohlener freier Querschnitt ** cm² Zuluft: 580
Umluft: 480
Verbrennungsluftbedarf m³/h 45,6
empfohlene Holzauflagemenge mit NHK kg ca. 4,0
empfohlene Holzauflagemenge mit Zugsystem kg ca. 7,5
empfohlene Scheitholzlänge cm 33
Abstand im Strahlungsbereich mm 800
Abstand zur Dämmung, Boden/Wand mm > 150/60
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) mm 60
Gewicht kg 320 - 330
Abgasmassenstrom bei NWL g/s 12,9
Abgastemperatur bei NWL °C 250
erforderlicher Förderdruck Pa 12
CO (bez. auf 13 % O2 mg/Nm³ < 1250
Staub (bez. auf 13 % O2 mg/Nm³ < 40
Wirkungsgrad % > 80

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.

Optionales Zubehör

  • Außenbefeuerung, Ausführung Classic, Steel oder Stone
  • Außenluftanschluss-Set, Ø 125 mm



Technische Änderungen und Irrtümer vorbehalten.
