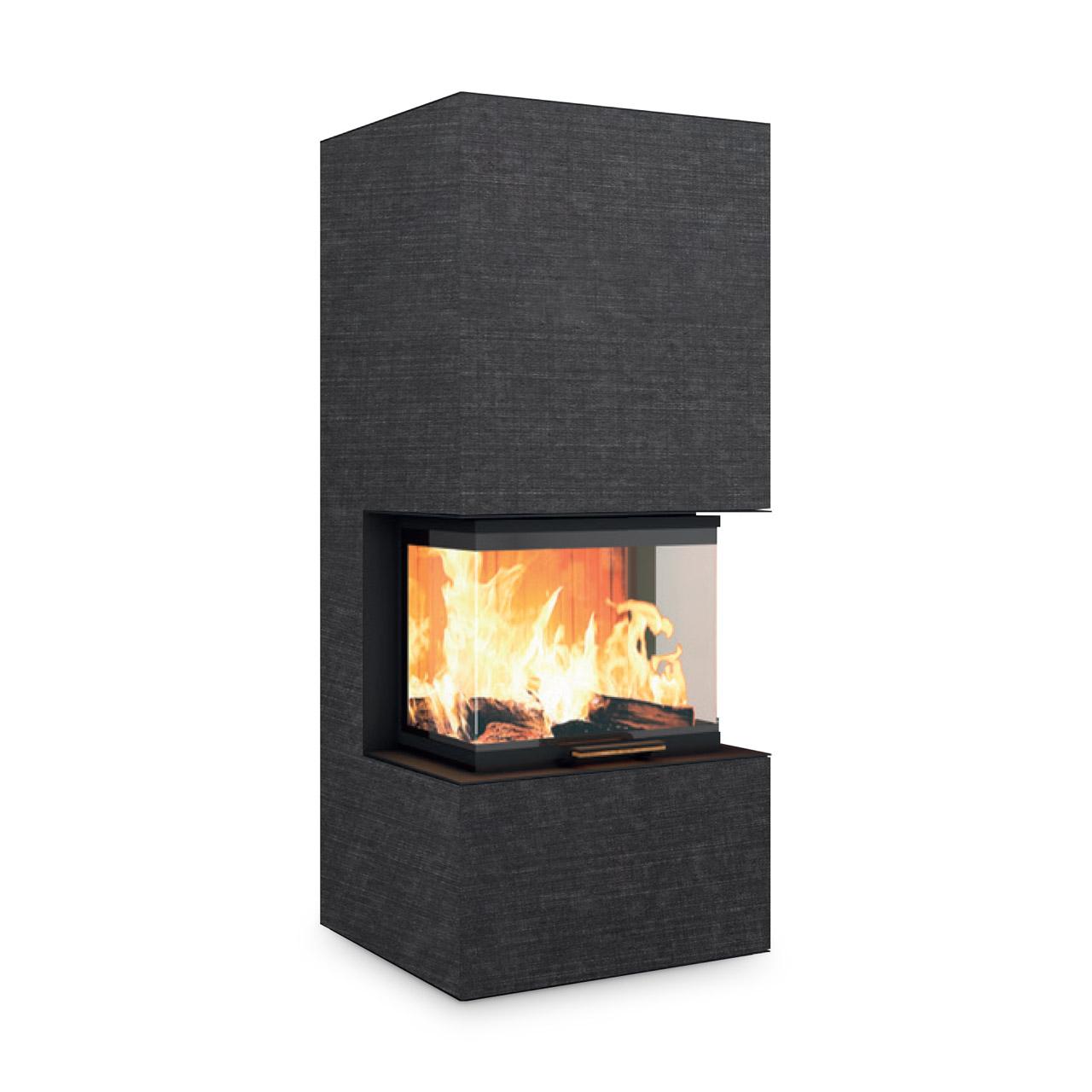

Kaminbausatz Monolith Modul U30, 10 kW Sondermodell

Kaminanlage mit dreiseitiger Feuersicht - Monolith Modul U30 Kaminbausatz

Von allen Seiten das Feuer genießen - mit dem Kaminbausatz Monolith Modul U30 ist das möglich! Der Kaminbausatz macht nicht nur vor einer geraden Wand eine gute Figur, sondern ist auch wunderbar als Raumteiler einsetzbar: Die große Sichtscheibe im U-Format sorgt für einen ungetrübten Blick auf die lodernden Flammen.

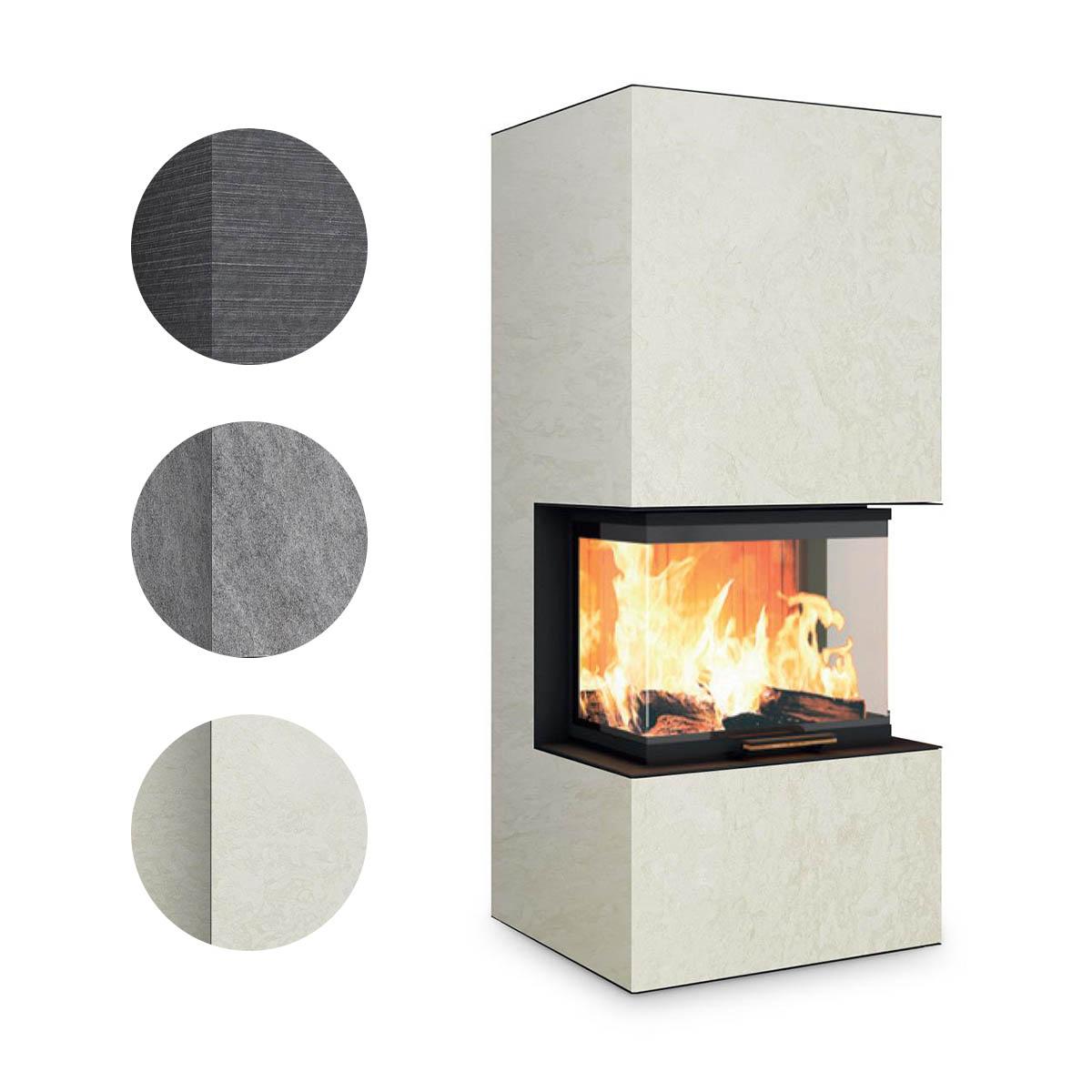

10 Verschiedene Farboptionen

Eingerahmt wird das Feuer beim Monolith Modul U30 durch eine umfassende Verkleidung. Die Verkleidung ist bei dieser Ofenanlage aus insgesamt 10 verschiedenen Varianten wählbar. Jeder Naturstein ist dabei ein Unikat und einzigartig in Maserung und Struktur. Gewonnen werden die Steine in ausgewählten Steinbrüchen. Dort sind die Steine in Millionen von Jahren natürlich entstanden. Da es ein natürlicher Rohstoff ist, haben einige der Steine auch besondere und einmalige Merkmale. Dies sorgt für eine bewegte und lebendige Optik.

Wärmeabgabe - Die richtige Mischung:

1. durch die Sichtscheibe erfolgt eine sofortige und schnelle Wärmestrahlung
2. die schnelle und langanhaltende "sanfte" Konvektion entsteht zwischen der Feuerstätte und der Steinverkleidung welche an die Oberseite durch eine Schattenfuge versteckt austritt
3. Erwärmung der kompletten Steinhülle - langanhaltende wohltuende Strahlungswärme durch die Natursteinverkleidung

Optionales Holzfach aus Naturstein

Das Holzfach, komplett aus Naturstein*, ist sehr aufwendig und hochwertig gearbeitet. Es ist in drei verschiedenen Größen erhältlich: 50 cm, 75 cm und 100 cm. Die Elemente sind immer dreiseitig ummantelt und können sowohl links als auch rechts an die Ofenanlage montiert werden.



 *Hinweis zum Naturstein:

Jeder Naturstein ist ein von der Natur vor Millionen von Jahren geschaffenes Einzelstück, entstanden aus natürlichen Mineralien, einmalig in Farbe, Textur und Struktur. In Naturstein vorkommende Farb- bzw. Strukturschwankungen oder Materialbeschaffenheiten wie Haarrisse, Quarzadern, sowie Poren, sind absolut normal und machen den Naturstein zu einem Unikat.

Platten und Fliesen sowie Massivarbeiten werden meist aus unterschiedlichen Rohblöcken gefertigt und weiterverarbeitet, daher können hier Abweichungen in Farbe, Struktur und der Oberfläche auftreten. Produktspezifische Abweichungen sind natürlich und bei Naturstein als normal anzusehen und stellen somit keinen Beanstandungsgrund dar.

Merkmale:

• Kamin mit großer Feuersicht dank 3-seitiger U-Scheibenform
• Feuerraumtür hochschiebbar
• bedruckter Scheibenrand - sorgt für einen zugleich optisch wertvollen und harmonischen Übergang vom Sichtscheibenbereich zur Verkleidung.
• ausgestattet mit exzellenter Verbrennungstechnik
• Verbrennungsluftstutzen hinten und unten möglich
• setzt schnelle Wärme durch die direkte Strahlung der Sichtscheibe frei
• eleganter Türgriff aus Edelstahl
• Feuerraumauskleidung aus Vermiculite / Schamotte
• BlmSchV Stufe 2/ Aachener, Münchener, Regensburger Norm

Technische Daten
Energieeffizienzklasse
Prüfungen & Zulassungen	DIN EN 13229 ✓ DIN EN 13240 ✓ DIBt  1. BlmSchV. | 2. BlmSchV. ✓ | ✓ Aachener | Münchener | Regensburger ✓ | ✓ | ✓ Art. 15 a B-VG (Österreich) ✓ VKF (Schweiz) DIN+ ✓
Nennwärmeleistung	10,0 kW
Wirkungsgrad	> 80,0 %
Heizleistung min./max.	7,0 - 13,0 kW
Mindestförderdruck bei NWL	12 Pa
Abgasmassenstrom bei NWL	10,5 g/s
Abgasstutzentemperatur	225 °C
Verbrennungsluftbedarf	33,0 m³/h
Max. Holzauflagemenge	3,6 kg/h
Durchmesser Rauchrohranschluss	Ø 200 mm
Durchmesser Verbrennungsluftstutzen	Ø 150 mm
Höhe Mitte Abgang hinten	H136 cm

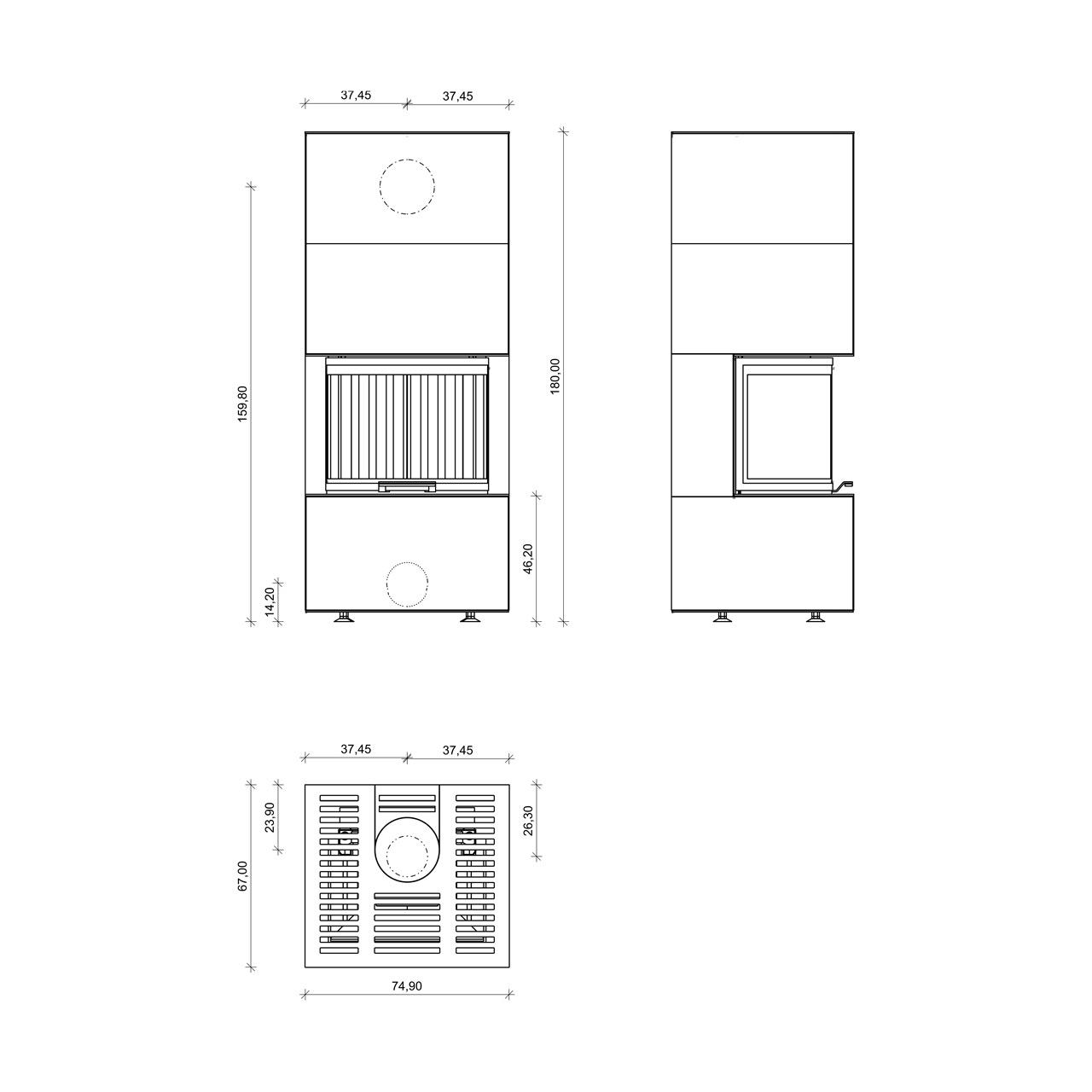

Abmessungen	H180 / B74,90 / T67 cm
Scheibenmaße	H48 / B60 / T34 cm
Max. Scheitholzlänge	33 cm
Gewicht	ca. 415 kg

Lieferumfang:

• Heiztechnik
• Verkleidung
• Stahl-Topplatte
• Bedienungs- und Montageanleitung
• Sockelblende

* Der Heizkamin U30 kann aufgrund seiner Konzeption auch ohne Adapter sowohl hinten als auch unten angeschlossen werden.

Technische Änderungen und Irrtümer vorbehalten.
