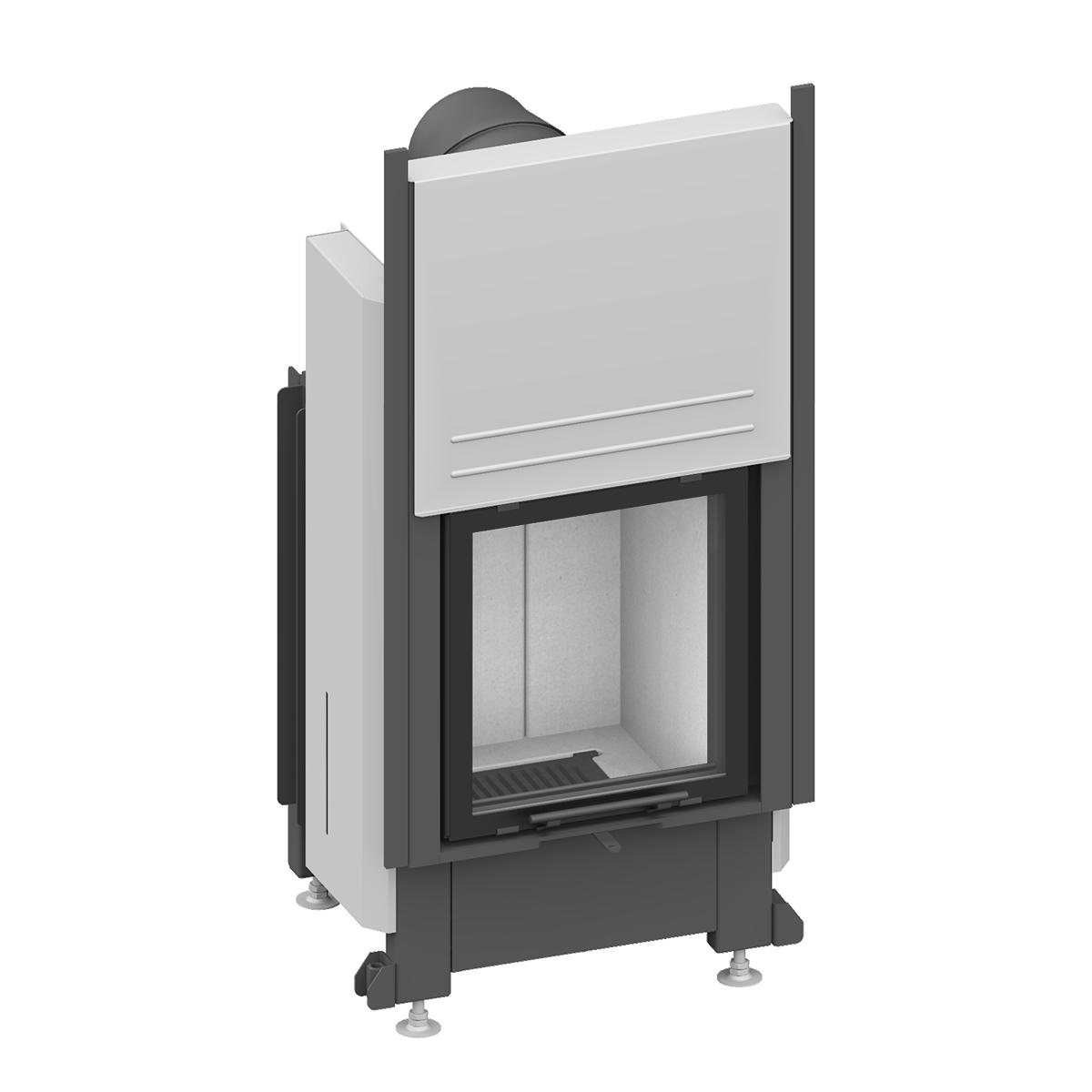

Kamineinsatz Camina Schmid Lina 45 h 7 kW

Kamineinsatz Camina Schmid Lina 45 h: Der passt überall

Der Camina Schmid Kamineinsatz Lina 45 h ist eine herausragende Feuerstätte, die durch eine optimierte Verbrennung, einfache Bedienung und stets luftumspülte Glaskeramik besticht. Dank seiner schicken, geraden Glaskeramik fügt er sich nahtlos in jeden Raum ein und ist somit ideal für kompakte und ansprechende Kaminanlagen geeignet. Mit der Frontausführung "Kristall" bietet der Kamineinsatz eine 4-seitig bedruckte Scheibe, die Ihrem Kamin eine edle und moderne Optik verleiht.

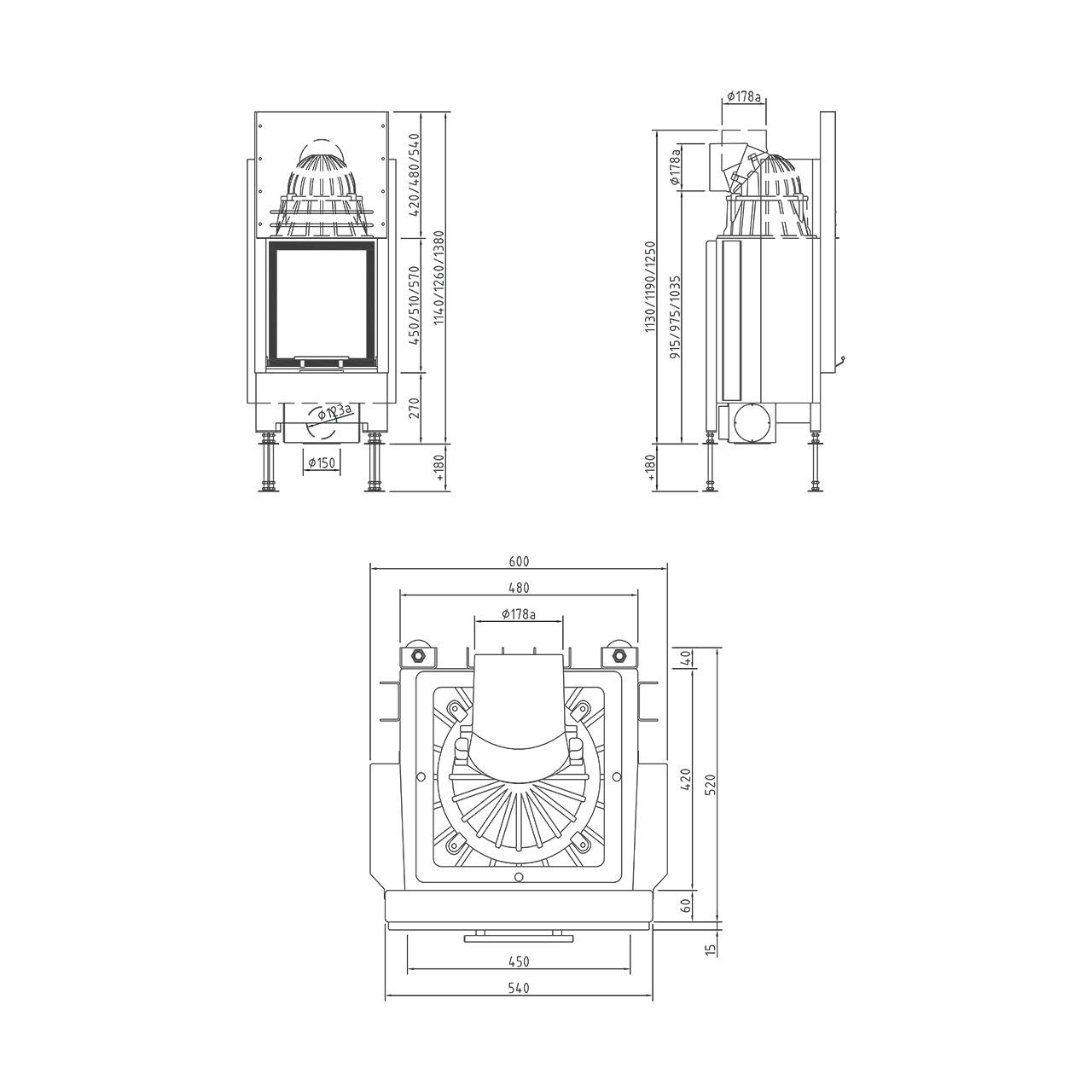

Doch das Beste daran ist, dass der Kamineinsatz Camina Schmid Lina 45 h diverse Anpassungsmöglichkeiten bietet, um Ihren Ansprüchen an eine individuelle Kaminanlage gerecht zu werden. Die hochschiebbare Tür kann zur Reinigung gekippt werden, ist werkseitig aber nicht selbstschließend. Mit einer Frontbreite von 450 mm und Fronthöhen von wahlweise 510, 570 oder 800 mm passt der Camina Schmid Kamineinsatz somit perfekt in jedes Wohnambiente.

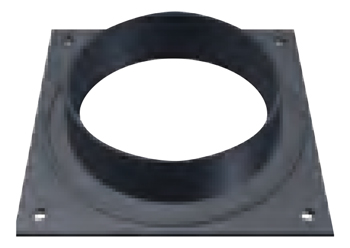

Der Kamineinsatz Lina 45 h ist mit einer Nennwärmeleistung von 7 kW und einem Wirkungsgrad von über 78 % äußerst effizient und garantiert Ihnen eine angenehme Wärme im Raum. Ein serienmäßig verbauter Verbrennungsluftstutzen mit einem Durchmesser von Ø 125 mm ermöglicht bei Bedarf den Anschluss einer externen Verbrennungsluftzufuhr. Die empfohlene Scheitholzlänge beträgt 33 cm und das Gewicht variiert je nach Fronthöhe zwischen 210 und 250 kg. Die Wärmeabgabe erfolgt zu 25 % über die Sichtscheibe und zu 75 % konvektiv.

Mit dem Kamineinsatz Lina 45 h von Camina Schmid erhalten Sie ein hochwertiges Produkt, das durch seine Qualität, einfache Bedienung und individuelle Anpassungsmöglichkeiten überzeugt. Genießen Sie die wohlige Wärme und das einzigartige Ambiente, das dieser Kaminofeneinsatz in Ihr Zuhause bringt und lassen Sie sich von seiner Vielseitigkeit begeistern.

Merkmale:

• 1-seitig offene Feuerstätte
• passt überall, ideal für kompakte und ansprechende Kaminanlagen
• einfach und schick mit gerader Scheibe
• Tür hochschiebbar (kippbar zur Reinigung), werkseitig nicht selbstschließend
• Türhöhe wahlweise 510 ², 570 oder 800 mm (4580 h: Tür 1/2 hochschiebbar)
• Frontbreite: 450 mm
• Frontausführung: Kristall, 4-seitig bedruckte Scheibe
• untere Scheibenspülung einstellbar

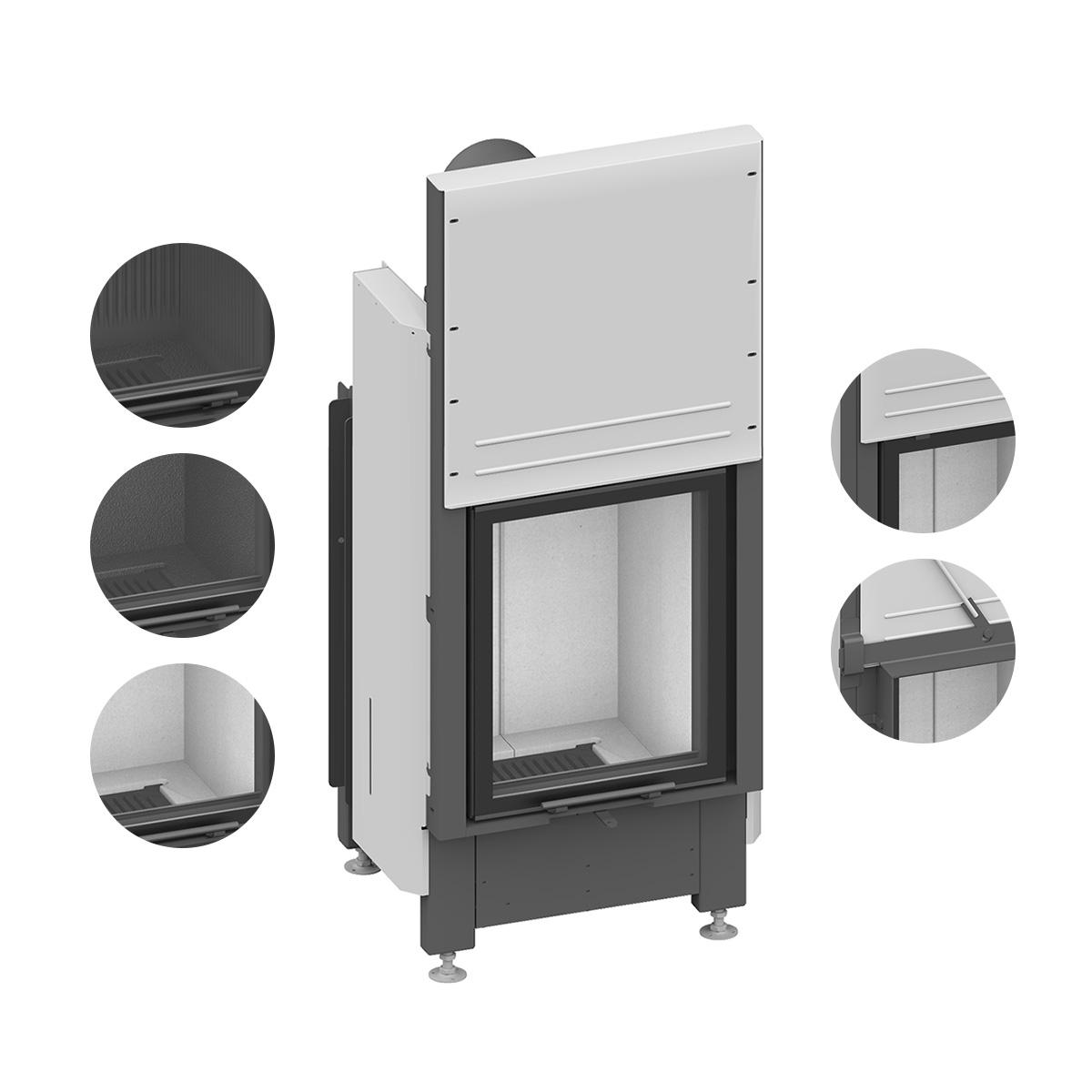

• Feuerraumauskleidung aus Schamotte "Premium-Weiß", Anthrazit oder aus Guss
• hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
• Bauhöhe einfach und schnell verstellbar
• leicht zerlegbar für den Transport
• externe Verbrennungsluft möglich
• Brennstoff: Holz

² Ausführung Türhöhe 510 mm optional auch mit BRS: Modulares Blendrahmensystem, seitliche und untere Blende abnehmbar

Technische Daten
Energieeffizienzklasse
1. BImSchV Stufe 2	✓
ECODESIGN-Verordnung nach (EU) 2015/1185	✓
Luftreinhalte-Verordnung (LRV) Schweiz	✓
Nennwärmeleistung	kW	7
Wärmeleistungsbereich	kW	3,4 - 7,8
Wasserwärmeleistung	kW	---
Wärmeabgabe	%	über die Sichtscheibe: 25 konvektive Leistung: 75 wasserseitige Leistung: ---
Abgasstutzen	Ø in mm	180
Verbrennungsluftstutzen	Ø in mm	125
empfohlener freier Querschnitt 1	cm²	Zuluft: 1260 Umluft: 1050
Verbrennungsluftbedarf	m³/h	28 Lina 4580 h ---
empfohlene Holzauflagemenge	kg	ca. 3,0 Lina 4580 h ca. 3,5
empfohlene Holzauflagemenge mit NHK	kg	ca. 5,5
empfohlene Holzauflagemenge mit Zugsystem	kg	ca. 5,5
empfohlene Scheitholzlänge	cm	33
Abstand im Strahlungsbereich	mm	800
Abstand zur Dämmung	mm	70
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM)	mm	60
Gewicht	kg	Fronthöhe 510 mm ca. 210 kg Fronthöhe 570 mm ca. 230 kg Fronthöhe 800 mm ca. 250 kg
Abgasmassenstrom bei NWL	g/s	7,5
Abgastemperatur bei NWL	°C	330
erforderlicher Förderdruck	Pa	12
CO (bez. auf 13 % O2	mg/Nm³	< 1250
Staub (bez. auf 13 % O2	mg/Nm³	< 40
Wirkungsgrad	%	> 78
Mindest-wärmeabgebende Oberfläche 3	m²	3,6

¹ Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.
³ Durchschnittswert bezogen auf die Speicherdauer. Von den Materialeigenschaften sowie der Baustärke abhängig. Mittlere spezifische Wärmeabgabe = ca. 500 W / m²

Technische Änderungen und Irrtümer vorbehalten.
