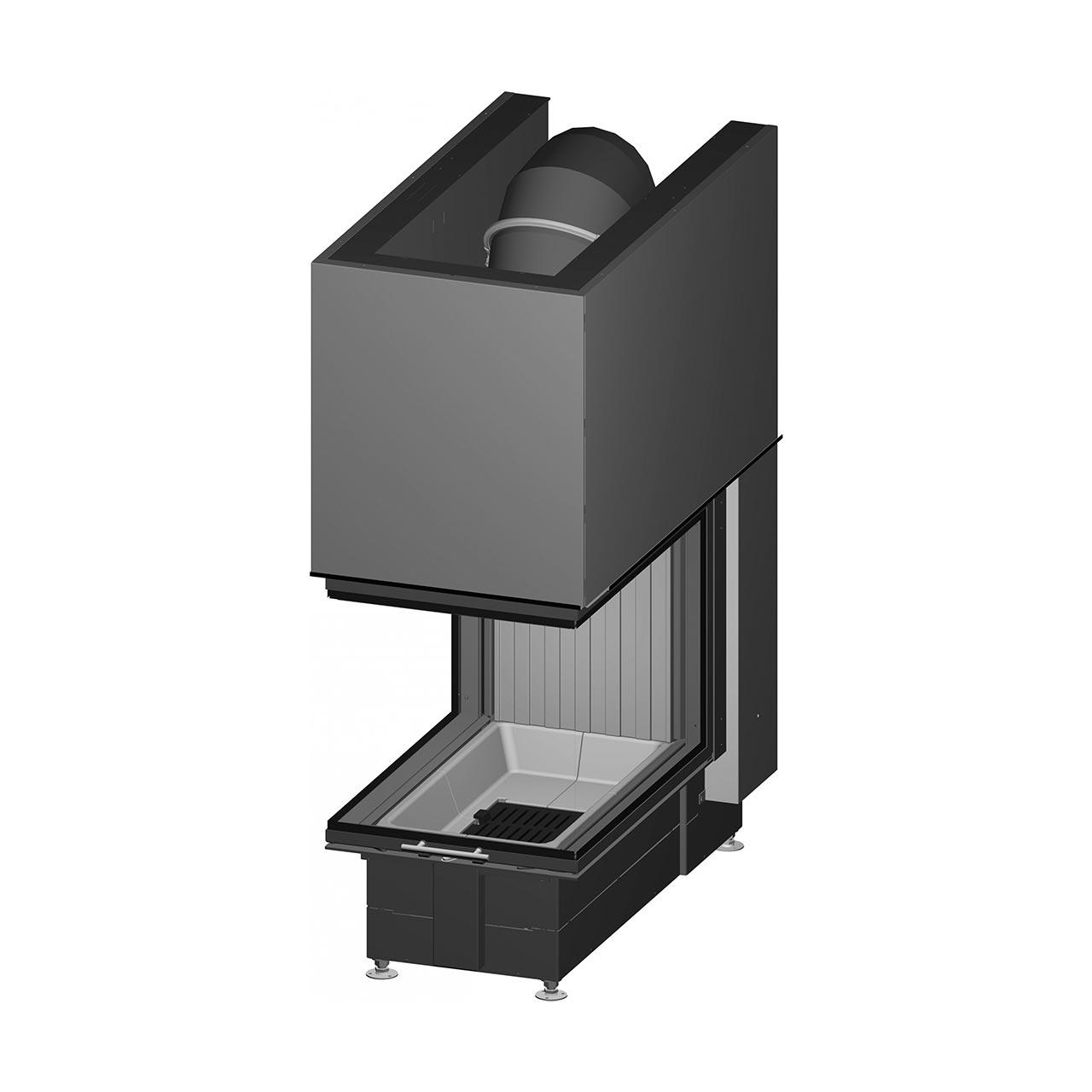

Kamineinsatz Spartherm Arte U-70h 11 kW

Arte U-70h-4s: Kamineinsatz für Individualisten

Ein Kamineinsatz ist die perfekte Wahl für alle, die sich abseits von herkömmlichen Modellen eine individuelle Feuerstätte nach eigenen Vorstellungen wünschen. Damit entscheiden Sie selbst, wie der Einsatz verkleidet werden soll und ob Sie weitere Elemente wünschen, die die Heizanlage komplettieren. Dazu zählen beispielsweise Lagerfächer für Holz, die den Brennstoff in direkter Nähe bewahren und ihn zudem durch die Wärme des Feuers trocknen. Auch eine Sitzbank ist möglich, die Sie das wohlige Feuer aus direkter Nähe genießen lässt. Mit dem Kamineinsatz Spartherm Arte U-70h-4s erhalten Sie eine leistungsstarke und besonders konzipierte Brennkammer, die die Basis für Ihre Gestaltungswünsche bildet.

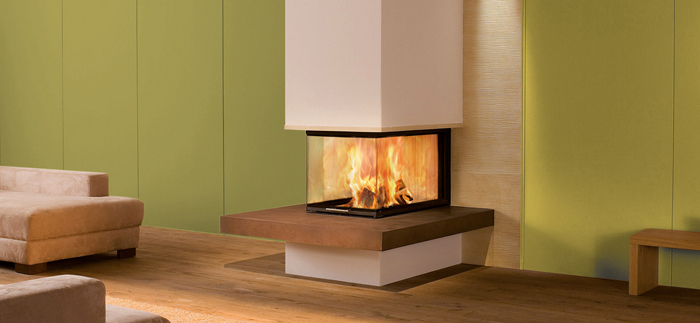

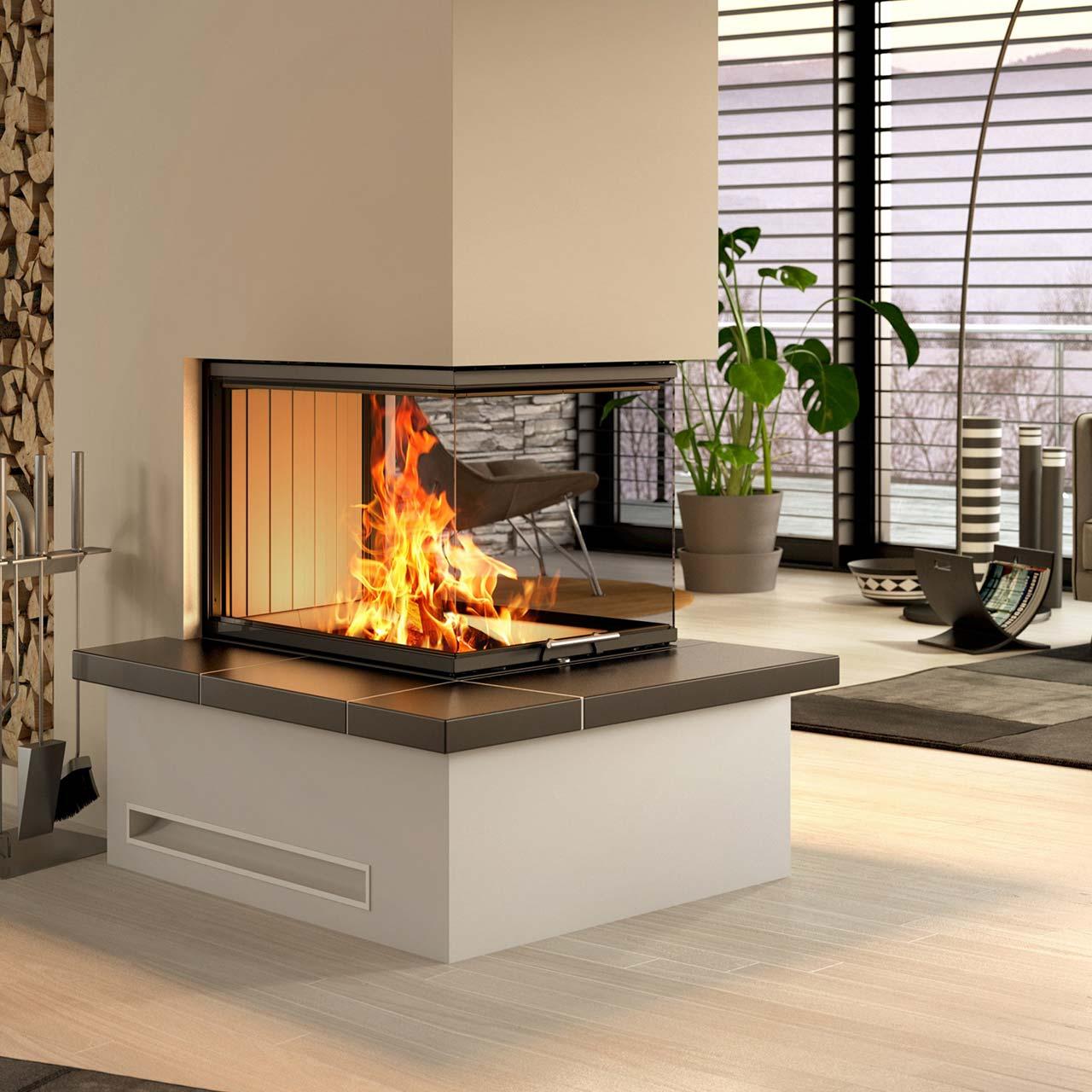

Spartherm - Feueransicht von drei Seiten

Der Kamineinsatz Spartherm Arte U-70h-4s zeichnet sich durch seine offene Erscheinung aus, die dank der drei gläsernen Sichtscheiben entsteht. Damit ermöglicht der Hersteller Spartherm eine vielseitige Feueransicht und darüber hinaus wird die Wärme weit in den Aufstellraum hinein getragen. Die Frontseite des Kamineinsatz Spartherm Arte U-70h-4s> ist hochschiebbar, was die minimalistische Optik des Kamineinsatzes unterstützt und den Zugriff in die Brennkammer, beispielsweise während der Reinigung, erleichtert. Außerdem ist optional die Abbrandsteuerung S-Thermatik Neo erhältlich. Mit dieser wird der Betrieb noch effizienter und komfortabler.

Hohe Leistung in kompakter Bauweise

Während der Spartherm Kamineinsatz Arte U-70h-4s durch seine kompakte Bauweise überzeugt und in unterschiedlichen Raumkonzepte seinen Platz findet, zeichnet er sich ebenso durch eine hohe Leistungsfähigkeit aus. Bei einem Wirkungsgrad von 80 % erreicht er eine Nennwärmeleistung von 11,4 kW. Der Leistungsbereich bewegt sich dabei zwischen 8 und 14,8 kW. Für einen noch effizienteren Abbrand verfügt der Kamineinsatz Spartherm Arte U-70h-4s über eine Rauchgasumlenkung der Primär-, Sekundär- und Tertiärluft. Der Spartherm Kamineinsatz sorgt für einen brennstoffarmen und kräftigen Verbrennungsprozess. Und damit Sie sich nach erlöschen des Feuers nicht mit allzu viel Reinigungsaufwand konfrontiert sehen, ist der Kamineinsatz Spartherm Arte U-70h-4s mit einem praktischen Aschekasten ausgestattet. Genießen Sie die schönen Seiten des Heizens mit dem Spartherm Kamineinsatz!

Merkmale

• Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung für einen effizienteren Abbrand
• Heizgasumlenkung zur Optimierung der Verbrennung Tiefliegendes Gluttbett für ideale Holzverbrennung
• praktischer, integrierter Aschenkasten
• Sichtscheibe aus Keramikglas, bleibt durch permanente Scheibenspülung länger sauber

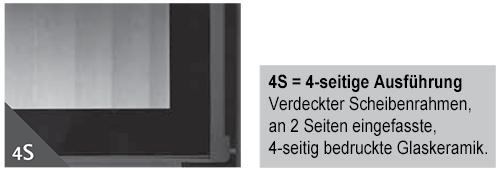

• bedruckte Sichtscheibe, seitlich eingefasst
• Tür hochschiebbar
• Links- und Rechtsanschlag zum reinigen, Frontscheibe feststehend
• Feuerraumtür selbstschließend (Bauart A1)
• flexibler Abgasanschluss, nach hinten oder oben
• externe Verbrennungsluftzufuhr
• DIN EN 13229/ BImSchV Stufe 2/ Art. 15a B-VG Österreich

Technische Daten

Energieeffizienz-Klasse
Nennwärmeleistung	kW	11,4
Wärmeleistungsbereich	kW	10,9 - 20,3
Wirkungsgrad	%	> 80
empf. Schornsteindurchmesser	Ø mm	200/250
Abgasanschluss	Ø mm	200/250
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	342
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	700
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	650/1200
Abgasmassenstrom	g/s	12
Abgastemperatur (am Abgasstutzen)	°C	321
Erf. Förderdruck	Pa	12
CO2		11
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	42,2
Abstände Heizkammer	cm	zur Heizkammerwand: 8 zum Aufstellboden: 3,5
Abstand im Strahlungsbereich	mm	vorne: 850 seitlich: 1100 hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: 7 Seitenwand: – Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: 6 Seitenwand: – Decke: -
Wärmeverteilung	%	Konvektion: 32 Sichtscheibe: 68 H2O: 0

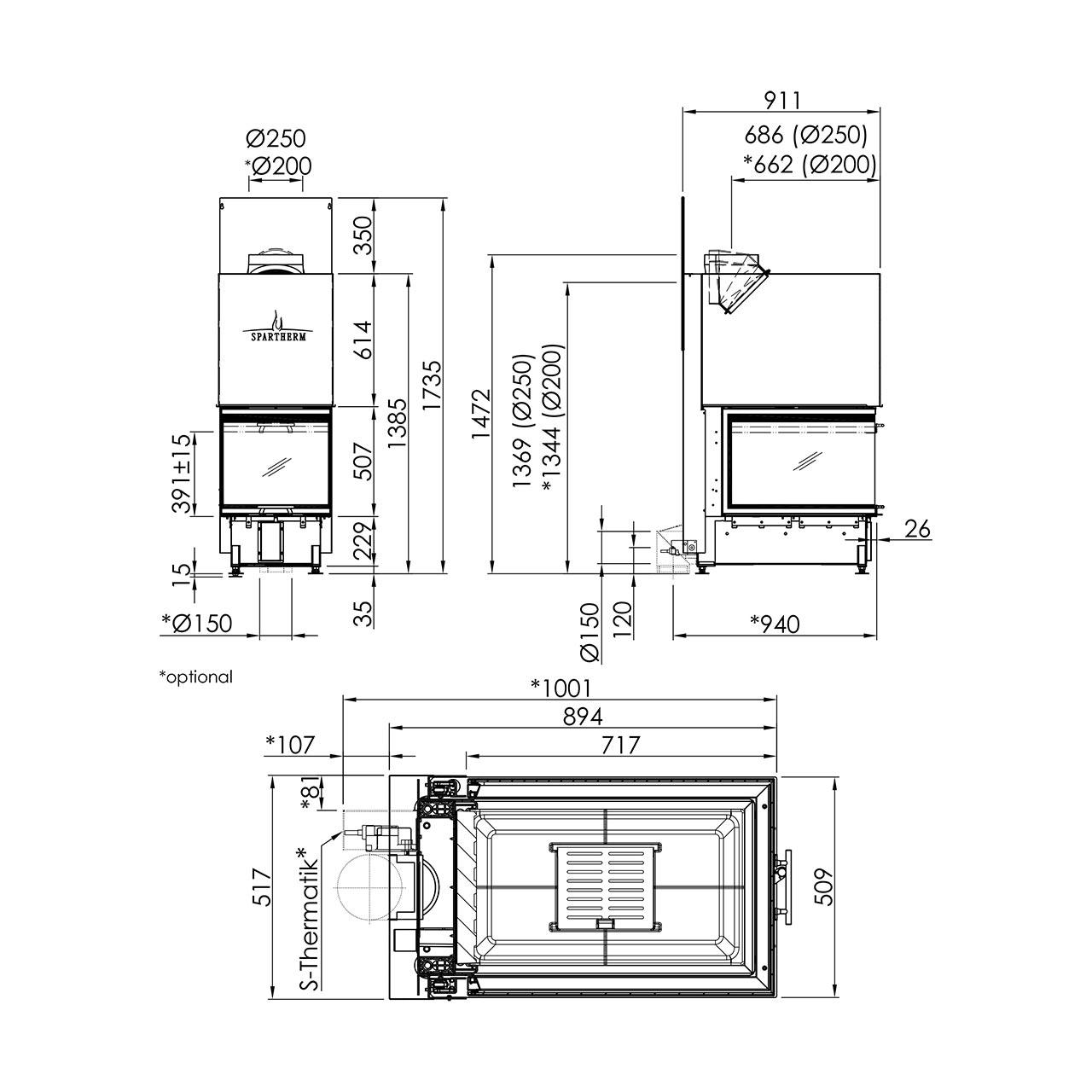

Einbaumaß	mm	H507/B515/T717
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Technische Änderungen und Irrtümer vorbehalten.
