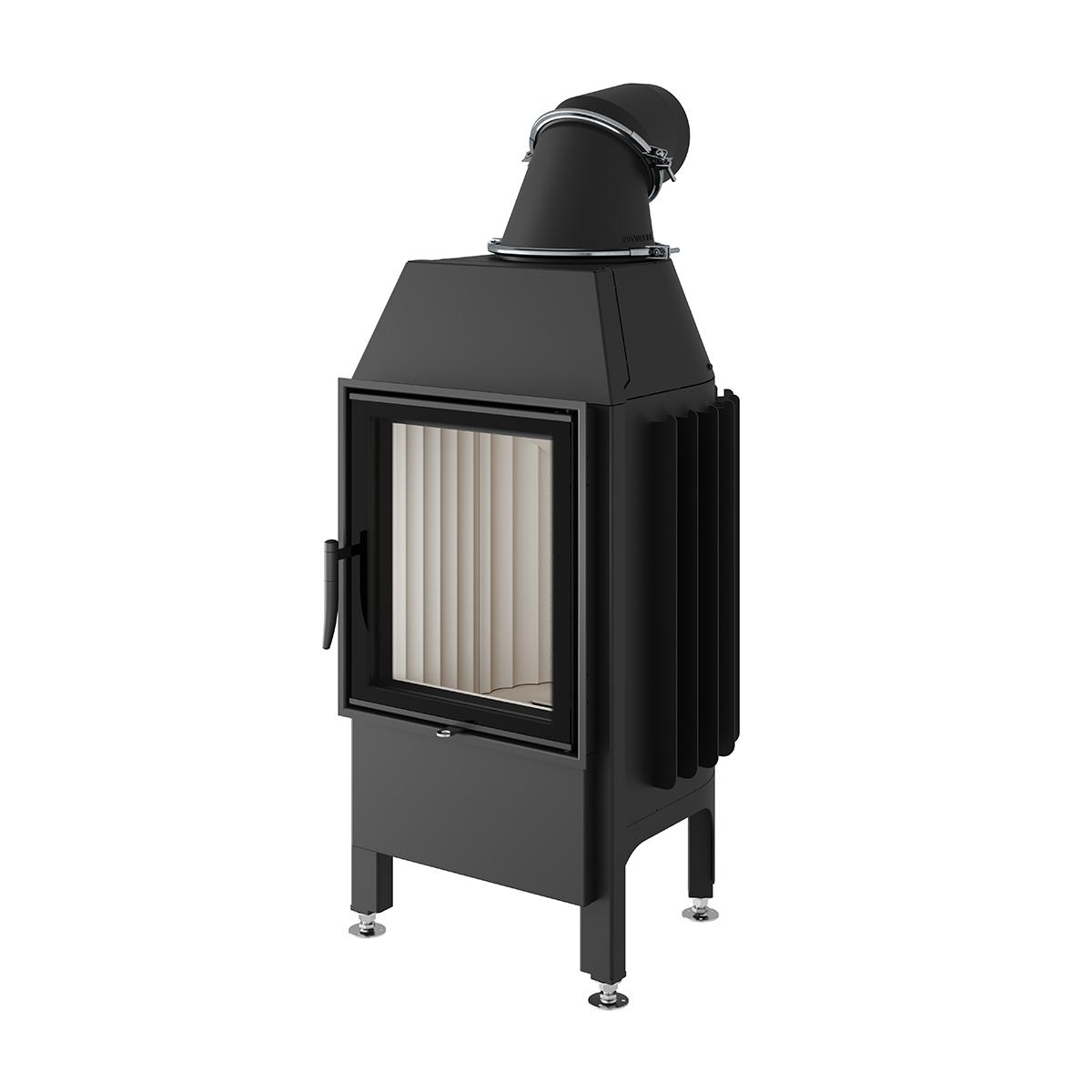

Kamineinsatz Spartherm Mini Z1 7 kW

Kamineinsatz Spartherm Mini Z1 mit 7 kW

Qualität entsteht durch das geschickte Zusammenspiel von Design und Funktion. Der Kamineinsatz Spartherm Mini Z1-7,0 kW zeigt eindrucksvoll, was das in der Praxis bedeutet. Die Scheibe besitzt einen verdeckten Scheibenrahmen, sodass nichts den Blick auf das Feuer versperrt.

Polierte Glaskeramik für eine klare Sicht

Die Sichtverglasung ist bei jeder Feuerstätte eines der wichtigsten Bauteile, denn es präsentiert nicht nur das Feuer, sondern sorgt gleichzeitig dafür, dass Licht und Wärme in den Wohnraum dringen kann. Es verwundert daher nicht, dass Spartherm bei dem Kamineinsatz Mini Z1-7,0 kW einen starken Fokus auf die Sichtverglasung legt, um ein gemütliches Ambiente und magische Momente zu schaffen. Die Scheibe wurde aus polierter Glaskeramik gefertigt, wodurch die Oberfläche besonders glatt ist. Die Sichtverglasung kann bei dem Kamineinsatz Spartherm Mini Z1 7,0 kW dank einer zweiteiligen Bauform einfach geöffnet werden. Diese verbesserte Zugänglichkeit erleichtert die Reinigung in der Praxis enorm – ein kleines Detail, mit großer Wirkung!

Individuelle Ausstattung für die Feuertür

Die Feuertür des Kamineinsatzes Mini Z1 7,0 kW wurde mit verwindungssteifen Türprofilen ausgestattet, welche parallel zur Sichtverglasung laufen. In Kombination mit einem automatischen Anpressrahmen wird höchste Stabilität und höchstes Dichtverhalten erzielt. Spartherm legt großen Wert auf Individualität, denn schließlich sollen Sie die Feuerstätte erhalten, die Sie wollen und die am besten zu Ihren Bedürfnissen und dem Wohnraum passt. Der Kamineinsatz Mini Z1 7,0 kW kann daher optional mit einer selbstschließenden Feuertür (Bauart A1) ausgestattet werden, was für eine Mehrfachbelegung am Schornstein wichtig ist. Der Türanschlag ist variabel wählbar, sodass Sie die Wahl zwischen einem linksseitigen und einem rechtsseitigen Anschlag haben.

Brennkammer mit cleverer Gestaltung

Die spezielle Luftzuführung führt dem Feuer an zwei unterschiedlichen Stellen Verbrennungsluft zu. So kommt die optimale Dosis an Sauerstoff immer dort an, wo sie auch gebraucht wird. Das sorgt bei dem Kamineinsatz Spartherm Mini Z1 7,0 kW für eine effiziente und saubere Verbrennung. Auch bei der Brennkammer legt Spartherm Wert auf Individualität, denn bei der Schamotte haben Sie die Wahl zwischen Elfenbein und Anthrazit. Optional kann der Kamineinsatz Spartherm Mini Z1 7,0 kW mit einem Verbrennungsluftstutzen ausgestattet werden.

Merkmale:

• Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung für einen effizienteren Abbrand
• Heizgasumlenkung zur Optimierung der Verbrennung Tiefliegendes Gluttbett für ideale Holzverbrennung
• praktischer, integrierter Aschenkasten
• Sichtscheibe aus Keramikglas,  bleibt durch permanente Scheibenspülung länger sauber
• verdeckter Scheibenrahmen, an 2 Seiten eingefasste
• Sichtscheibe an den Rändern bedruckt
• Feuerraumtür selbstschließend, Bauart A1

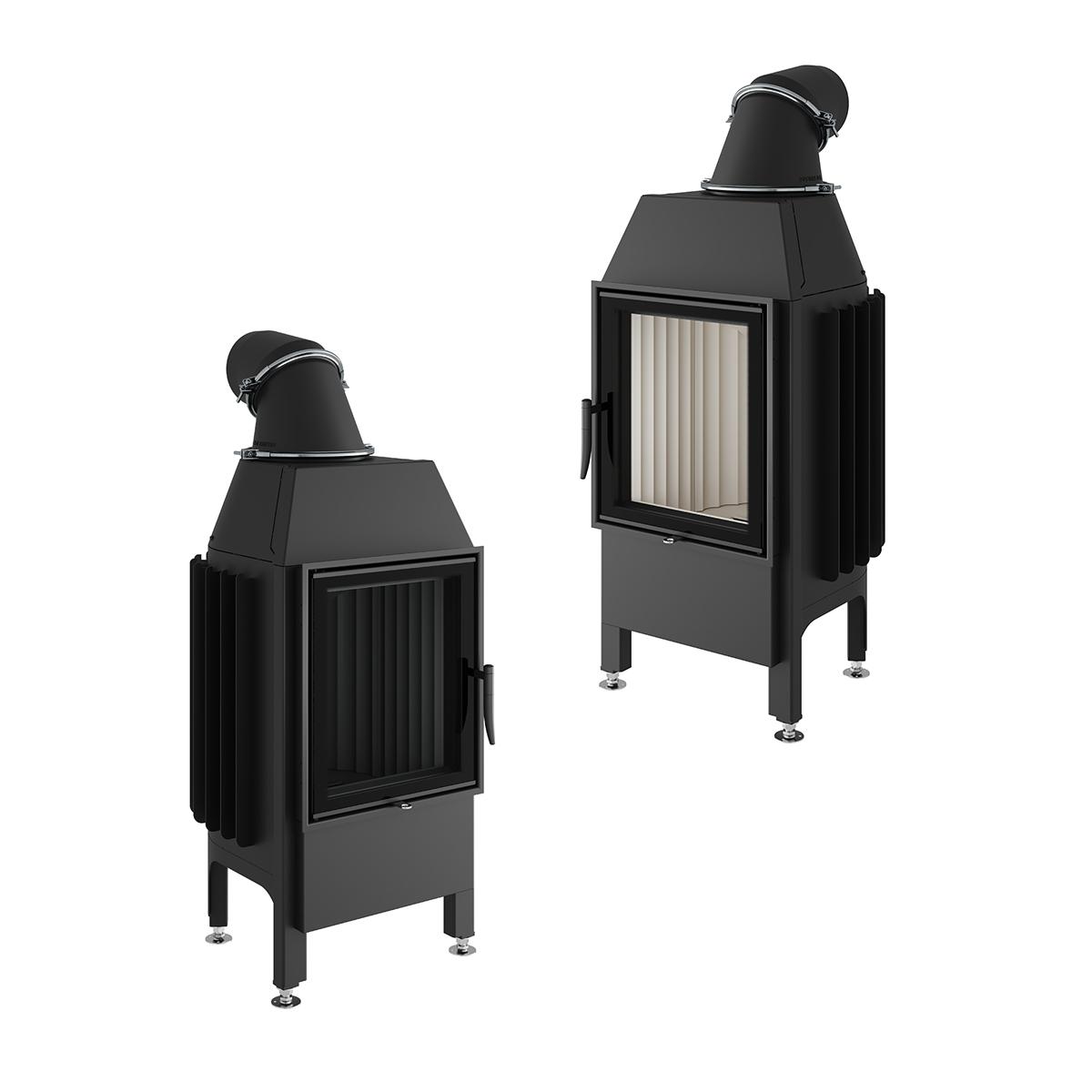

• wahlweise mit Links- oder Rechtsanschlag
• Feuerraumauskleidung aus Schamotte
• flexibler Abgasstutzen, Anschluss nach hinten oder oben
• externe Verbrennungsluftzufuhr mit optionalem Stutzen möglich
• DIN EN 13229/ BImSchV Stufe 2/ Art. 15a B-VG (Österreich), Ecodesign

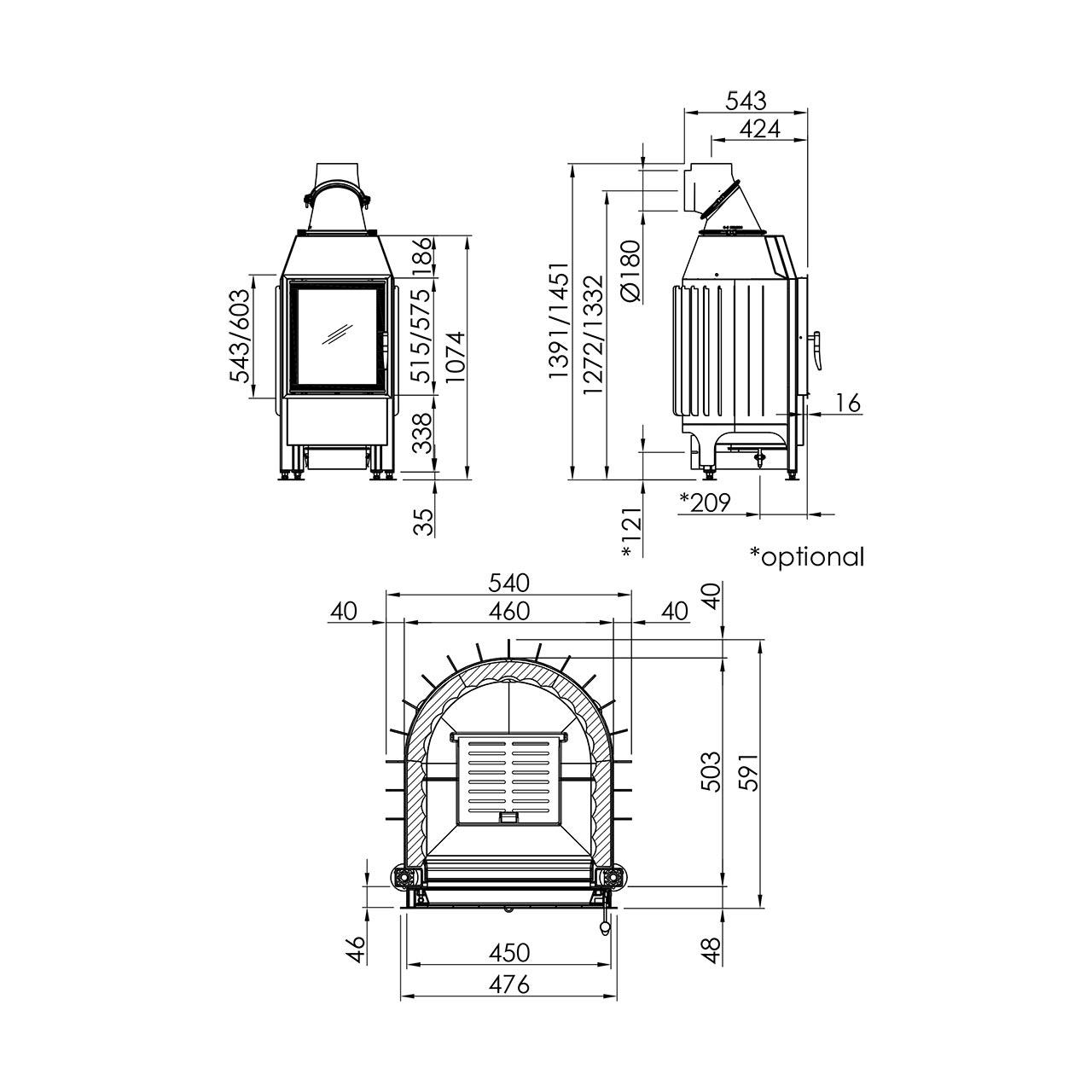

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	7
Wärmeleistungsbereich	kW	4,9 - 9,1
Wirkungsgrad	%	> 78
empf. Schornsteindurchmesser	Ø mm	180
Abgasanschluss	Ø mm	180
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	ca. 164
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	700
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	950/1140
Abgasmassenstrom	g/s	7,5
Abgastemperatur (am Abgasstutzen)	°C	330
Erf. Förderdruck	Pa	14
CO2	%	8,6
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	25,5
Abstände Heizkammer	cm	zur Heizkammerwand: 10 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 800 seitlich: - hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: 6 Seitenwand: 6 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: 5 Seitenwand: 5 Decke: -
Wärmeverteilung	%	Konvektion: 68 Sichtscheibe: 32 H2O: 0
Türmaß	mm	H505/B438
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

• Warmluftmantel
• Wärmespeicher
• Montagerahmen
• Abbrandsteuerung Spartherm S-Thermatik NEO
• Verbrennungsluftstutzen

Technische Änderungen und Irrtümer vorbehalten.
