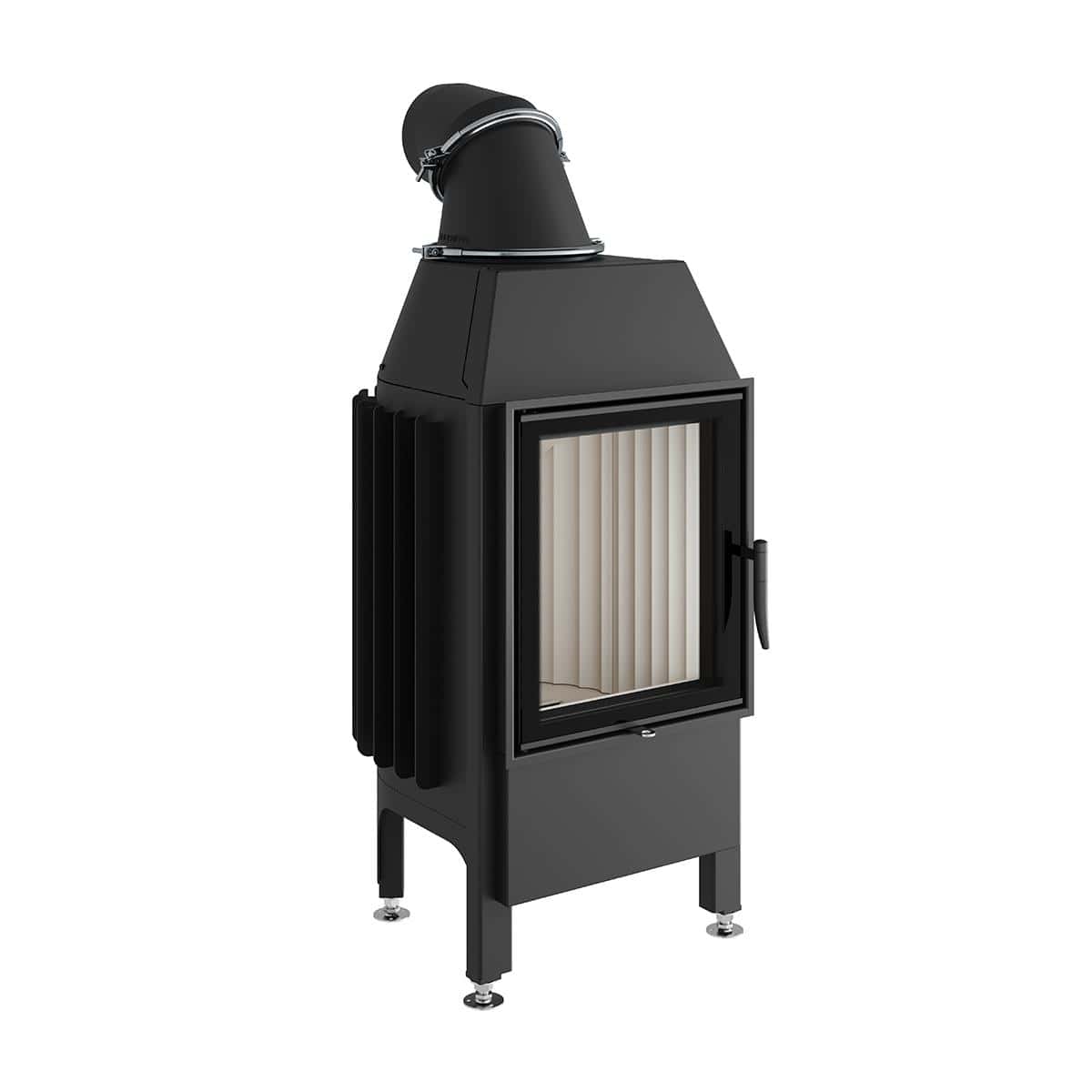

Kamineinsatz Spartherm Mini Z1 NSHF 10 kW

Kaminofen Spartherm Mini Z1 NSHF10,0 kW

Spartherm legt bei seiner Linear-Serie einen großen Wert auf Individualität, denn jeder Kamin soll an die persönlichen Bedürfnisse und die baulichen Erfordernisse anpassbar sein. Beim Kaminofen Spartherm Mini Z1 10,0 kW fängt das bereits bei der Feuertür an, denn Sie haben die Wahl, ob der Anschlag linksseitig oder rechtsseitig erfolgen soll. So kann die Feuerstätte an den jeweiligen Standort und den Grundriss des Raumes angepasst werden. Die Feuertür ist auch in Bauart A1 (selbstschließend) erhältlich, was den Kaminofen Spartherm Mini Z1 10,0 kW für eine Mehrfachbelegung am Schornstein befähigt. Die Brennkammer kann mit unterschiedlich farbiger Schamotte ausgekleidet werden. Sie haben dabei die Wahl zwischen dem hellen Elfenbein und dem dunklen Anthrazit.

Qualität durch hochwertige Verarbeitung

Der deutsche Hersteller Spartherm steht seit Jahrzehnten für hochwertige Verarbeitung und Qualität auf höchstem Niveau. Ermöglicht wird dies durch umfangreiches Wissen und langjährige Erfahrung im Ofenbau. Die Feuertür ist eine gängige Problemzone bei vielen Ofenmodellen anderer Hersteller, doch Spartherm setzt in diesem Bereich verwindungssteife Türprofile ein, welche parallel zur Sichtverglasung verlaufen. So wird eine hohe Stabilität und Widerstandsfähigkeit erreicht. Der automatische Anpressrahmen sorgt bei dem Kaminofen Spartherm Mini Z1 10,0 kW für eine hermetisch abgedichtete Brennkammer, was die Effizienz der Verbrennung steigert, da diese keine passive Verbrennungsluft aus dem Wohnraum zieht. Der Öffnungsmechanismus für die Feuertür ist verdeckt, sodass bei dem Kaminofen Spartherm Mini Z1 10,0 kW-4s nichts die optische Erscheinung durchbricht.

Intelligente Luftführung für mehr Effizienz

Ob ein Feuer sauber verbrennt, hängt in starkem Maße von der richtigen Luftzufuhr ab. Aus diesem Grund setzt Spartherm bei dem Kaminofen Mini Z1 10,0 kW auf eine intelligente Luftführung, welche für eine effiziente und saubere Verbrennung sorgt. Die Verbrennungsluft wird an zwei Punkten in die Brennkammer geführt: (1) durch den Ascherost direkt in die Glut und (2) über die Rückwand direkt in die Flammen. So kommt der Sauerstoff genau dort an, wo er auch gebraucht wird. Für noch mehr Kontrolle über das Feuer kann der Kaminofen Spartherm Mini Z1 10,0 kW mit der innovativen Abbrandsteuerung S-Thermatik NEO ausgestattet werden. Diese reguliert selbstständig die Verbrennungsluft und sorgt damit für einen hohen Bedienkomfort. Steuern können Sie die Abbrandsteuerung entweder über ein digitales Wanddisplay oder über eine spezielle App auf dem eigenen Smartphone. Spartherm lässt Ihnen hierbei wie immer die Wahl, welche Variante Sie nutzen möchten. S-Thermatik NEO zeigt Ihnen in Echtzeit den Verbrennungsfortschritt an, sodass Sie immer genau wissen in welcher Heizphase sich der Kaminofen Spartherm Mini Z1 10,0 kW gerade befindet und wann Sie neues Brennholz nachlegen können. Dieser Zeitpunkt wird Ihnen zudem durch optische und akustische Signale deutlich mitgeteilt. Für eine automatische Regulierung des Kaminzugs kann der Kaminofen Spartherm Mini Z1-10,0 kW mit der patentierten S-Kamatik Technologie ausgestattet werden. Dabei handelt es sich um eine in die Feuerstätte integrierte Nebenluftklappe, welche selbständig frische Verbrennungsluft zuführt, wenn die Druckdifferenz zwischen der Brennkammer und der Umwelt zu groß wird. So liegt der Kaminzug immer im optimalen Bereich für eine effiziente Verbrennung.

Nachschaltheizfläche für verbesserte Wärmenutzung

Ein großes Problem bei vielen Feuerstätten sind die passiven Wärmeverluste, welche mit den heißen Rauchgasen einher gehen. Diese verlassen die Brennkammer über den Schornstein mit einer hohen Temperatur, weshalb der eine Teil der erzeugten Wärme ungenutzt verloren geht. Spartherm hat sich diesem Problem bei dem Kaminofen Mini Z1 10,0 kW angenommen und eine clevere Lösung gefunden. Oberhalb der Brennkammer wurde eine Nachschaltheizfläche installiert, welche den heißen Rauchgasen einen Teil der Wärme entzieht, bevor diese in den Schornstein gelangen. Jedoch liegt die Temperatur dabei immer noch in einem optimalen Bereich, sodass keine Versottung durch eine zu starke Abkühlung droht. Bei dem Kaminofen Spartherm Mini Z1 10,0 kW werden durch die Nachschaltheizfläche die passiven Wärmeverluste zuverlässig minimiert, sodass Sie beim Heizen einfach mehr aus dem Feuer heraus holen können. Davon profitieren Sie und die Umwelt gleichermaßen, denn wenn Sie mehr Wärme aus dem Brennholz nutzen, dann brauchen Sie davon auch weniger, um den Wohnraum zu beheizen.

Merkmale:

• nur für den Einsatz mit Nachschaltheizfläche NSHF
• Primär-, Sekundär- und Tertiärluftumlenkung zur Rauchgasumlenkung für einen effizienteren Abbrand
• Heizgasumlenkung zur Optimierung der Verbrennung Tiefliegendes Glutbett für ideale Holzverbrennung
• praktischer, integrierter Aschenkasten
• Sichtscheibe aus Keramikglas, bleibt durch permanente Scheibenspülung länger sauber

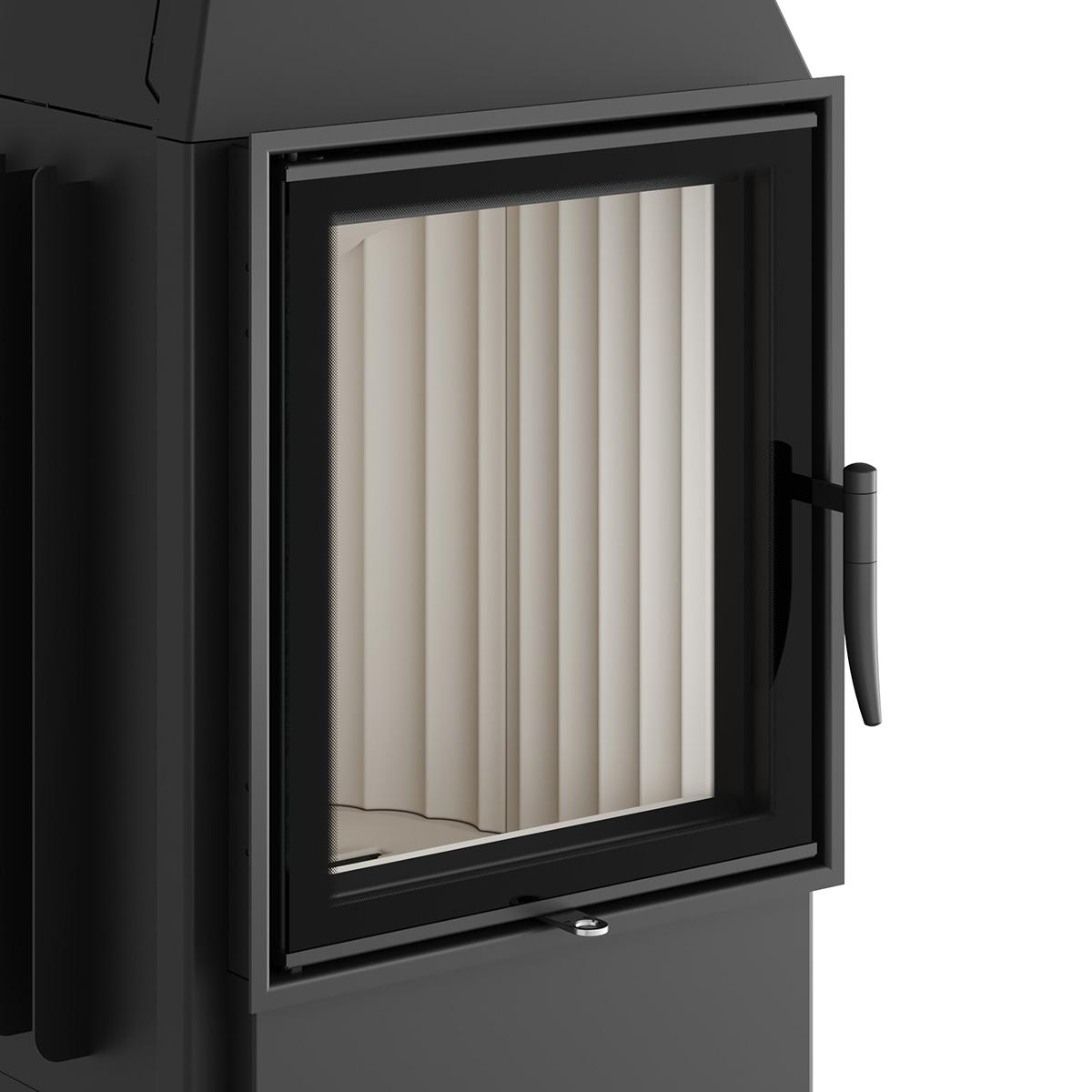

• 4-seitige bedruckte Sichtscheibe, an 2 Seiten eingefasst
• inkl. Steckblende

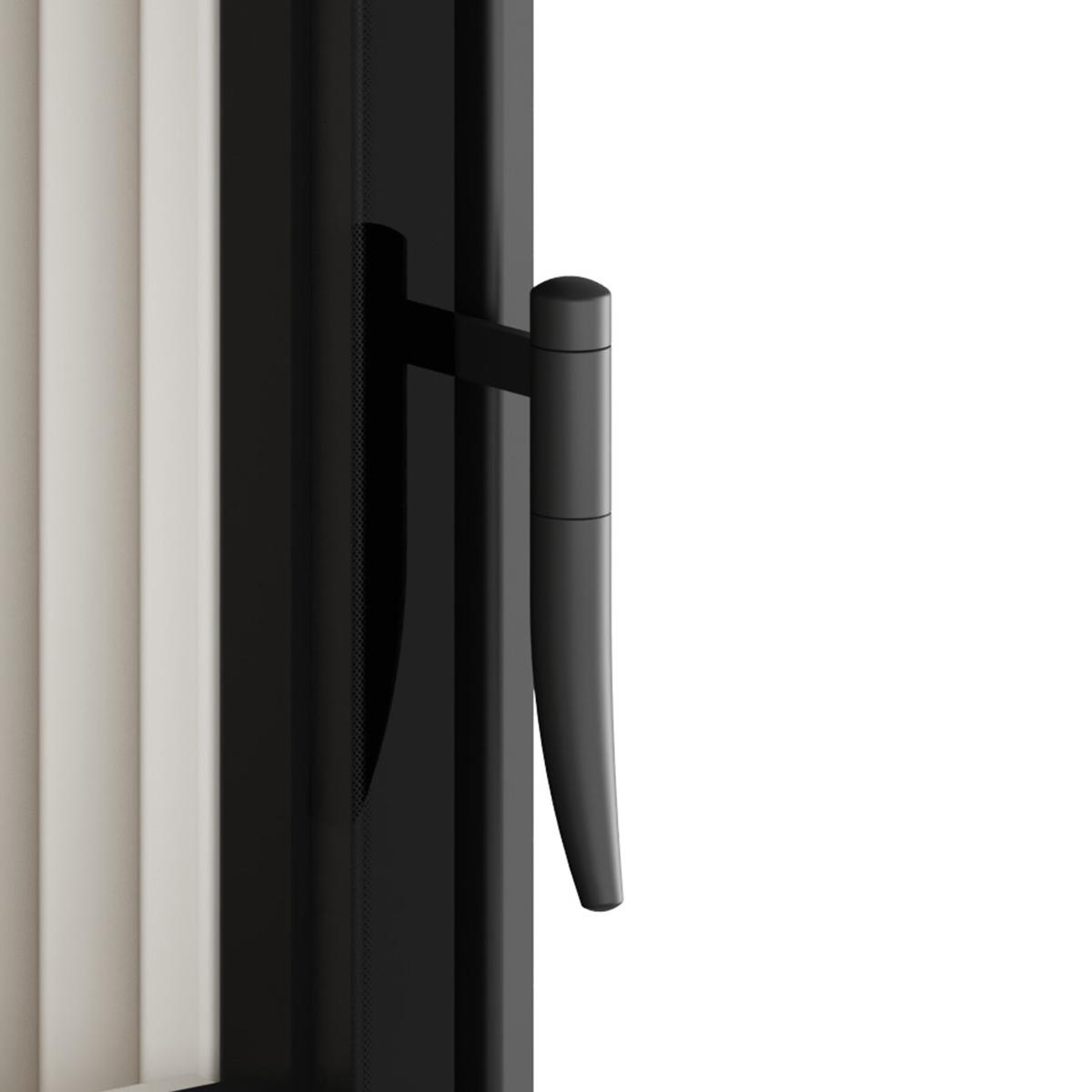

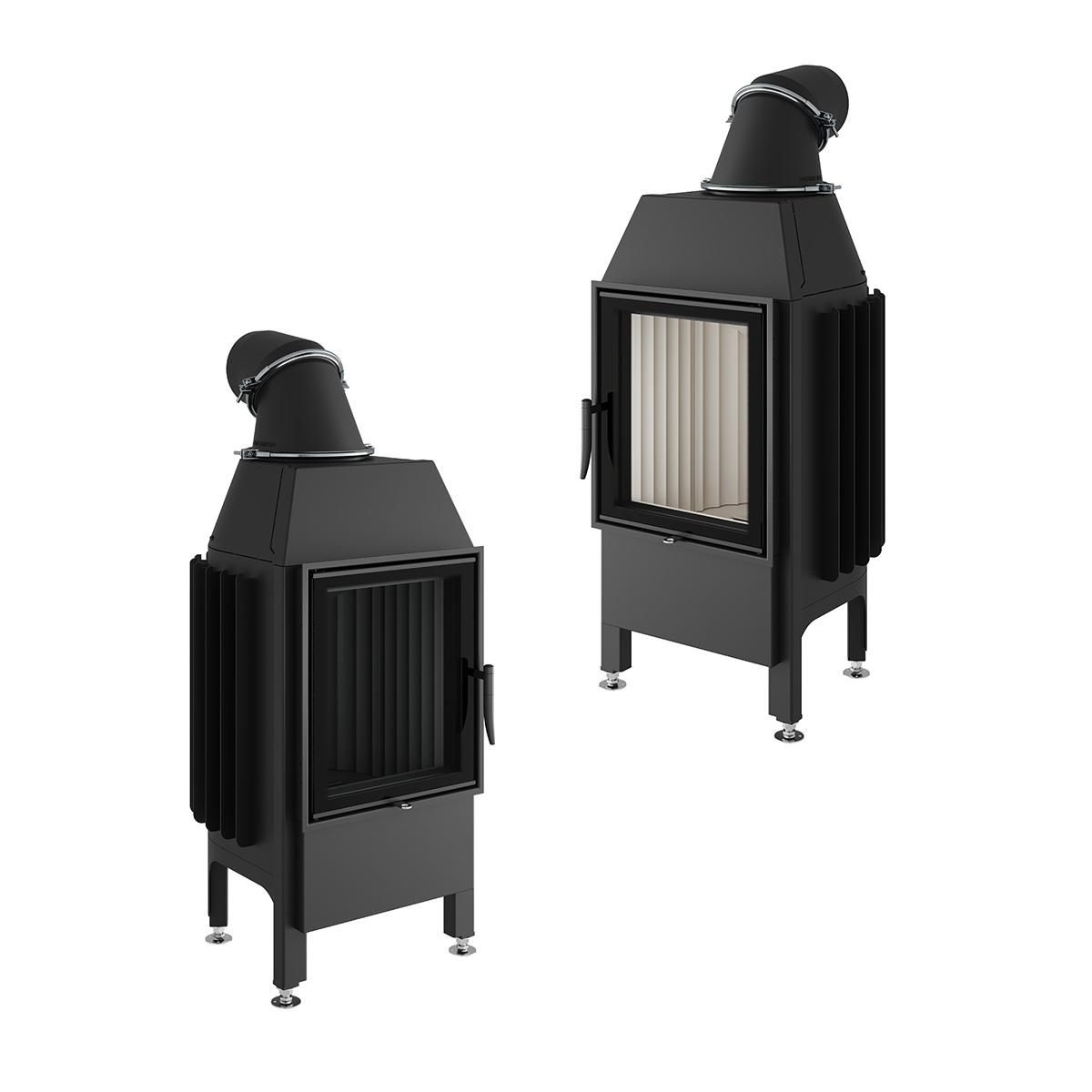

• Tür klappbar mit Links- oder Rechtsanschlag
• Feuerraumtür selbstschließend (Bauart A1)
• schamottierter Feuerraum

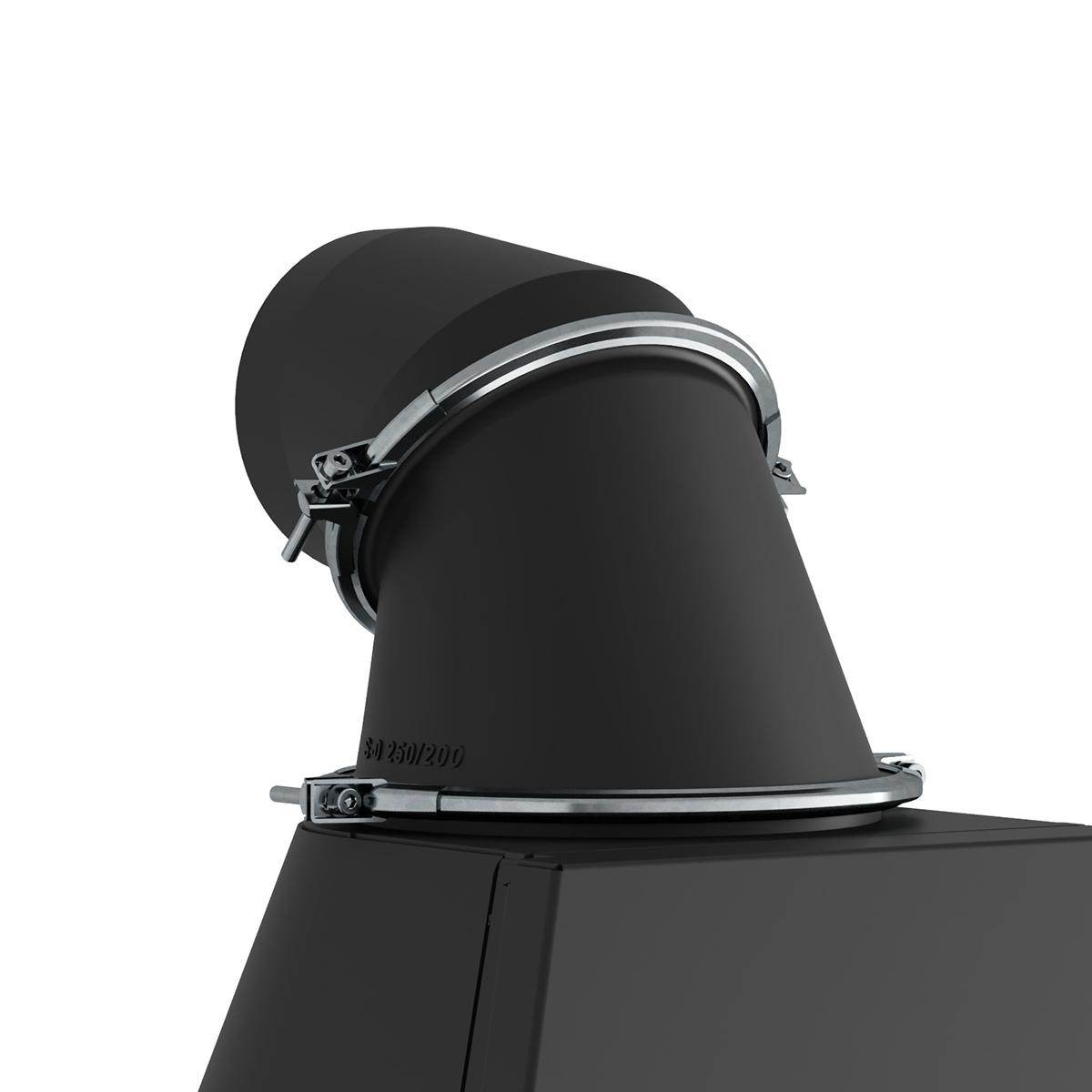

• Rauchrohranschluss nach hinten oder oben möglich
• externe Verbrennungsluftzufuhr mit optionalem Stutzen möglich
• DIN EN 13229/ BImSchV Stufe 2/ 15a B-VG Österreich

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	10
Wärmeleistungsbereich	kW	7,0 - 13,0
Wirkungsgrad	%	> 85
empf. Schornsteindurchmesser	Ø mm	180
Abgasanschluss	Ø mm	180
mögl. Abgasanschluss	Ø mm	-
Gewicht	kg	ca. 164
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	700
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	1360/1640
Abgasmassenstrom	g/s	7,6
Abgastemperatur (am Abgasstutzen)	°C	470 240 hinter NSHF
Erf. Förderdruck	Pa	14
CO2	%	11,1
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	25,2
Abstände Heizkammer	cm	zur Heizkammerwand: 11 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 800 seitlich: - hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: - Anbauwand: 6 Seitenwand: 6 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: - Anbauwand: 5 Seitenwand: 5 Decke: -
Wärmeverteilung	%	Konvektion: 68 Sichtscheibe: 32 H2O: 0
Türmaß	mm	H505/B438
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

• Montagrahmen
• Verbrennungsluftstutzen
• Abbrandsteuerung Spartherm S-Thermatik NEO

Technische Änderungen und Irrtümer vorbehalten.
