Kachelofeneinsatz Schmid Profi W 7 GL Front Profi Plus 8 kW
Lieferzeit 90-150 Werktage
Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100
- Artikel-Nr.: 7019515
| Brennstoff: | Holz |
| Verbrennungsluft: | Raumluftunabhängig |
| Geprüft: | 15a BVG, BImSchV St. 2, LRV Schweiz |
| Wärmetransport: | Wasserführend |
| Verglasung: | Front |
| Energieeffizienzklasse: | aa |
| Artikelnummer: | 14139, 7019515, 7019517, 7019519, 7019521 |
| Maßeinheit: | Stück |
| Grundeinheit: | 1.000 |
| Inhalt: | 1.000 |
| Nennleistung, direkt: | 8 |
➥ Bild dient nur der Veranschaulichung - Abbildung ähnlich

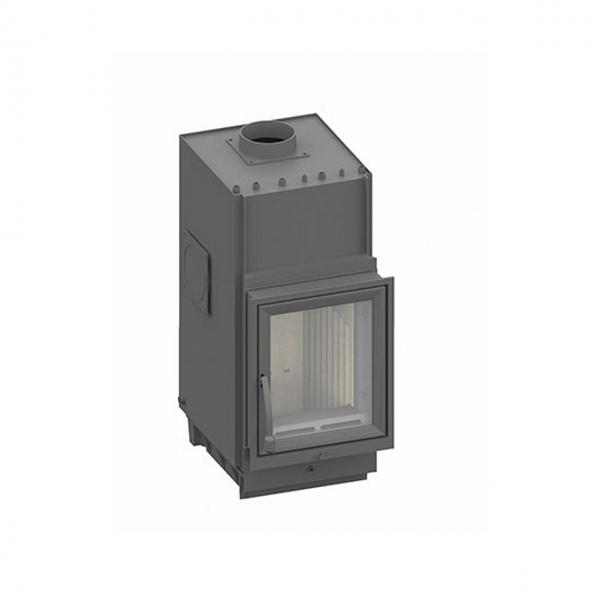

Wasserführender Kamineinsatz Schmid Profi W 7 GL
Bei dem wasserführenden Kamineinsatz wasserführend Schmid Profi W 7 GL Front Profi Plus 8 kW ist das kein Problem- ob bei der Sanierung eines Kachelofens oder eines offenen Kamins. Der Schmid Profi W 7 GL lässt sich für verschiedene Bereiche einsetzen. Die Verkleidung kann individuell gestaltet werden. Der Kachelofeneinsatz Schmid Profi W 7 GL kann somit auf Ihre Bedürfnisse abgestimmt und an Ihr zentrales Heizsystem angeschlossen werden. So genießen Sie neben einem phantastischen Blick auf das Flammenspiel zudem die Wärme in weiteren Räumen.
Die Feuertür – Selbstschließend und variabler Anschlag
Der wasserführende Kamineinsatz Schmid Profi W 7 GL besitzt eine selbstschließende Feuertür mit einem rechtsseitigen Türanschlag. Besonders herausstechend ist, der aus Ofenguss gefertigte Korpus. Gusseisen gilt in der Ofenbaubranche als Qualitätsmerkmal, da es sehr beanspruchbar ist und den hohen Temperaturschwankungen bestens standhält. Der Kamineinsatz wasserführend Schmid Profi W 7 GL wird somit mit einer langen Lebensdauer überzeugen.
Feuer trifft Wasser - Wärme für die ganze Wohnung
Bei diesem Heizeinsatz handelt es sich um ein wasserführendes Modell. Die Brennkammer wird vom Wasser umspült, wobei es einen Teil der erzeugten Wärme aufnimmt und direkt in den Heizkreislauf einspeist. Auf diese Weise kann der wasserführende Kamineinsatz Schmid Profi W 7 GL nicht nur einen Raum beheizen, sondern heizt gleich die ganze Wohnung. Zudem entlastet er so die Zentralheizung. Der wasserführende Kamineinsatz Schmid Profi W 7 GL besitzt eine Nennwärmeleistung von 7,9 kW und einen Wirkungsgrad von bis zu über 80 %. Er heizt daher kraftvoll, effizient und sauber. Der Korpus wurde aus robustem Ofenguss gefertigt, was für eine hohe Lebensdauer sorgt.
Merkmale
- Kesselgerät, komplett wasserumspült
- inkl. Thermischer Ablaufsicherung (TAS) mit 4 m Kapillarrohr und Tauchhülse (L = 148 mm)
- mit oberem, schadstoffarmen Abbrand
- 3 Abgas-Anschlussmöglichkeiten: links, rechts oder oben
- max. Betriebsdruck: 3,0 bar
- Wasserinhalt: 50 l
- Holzbrand
- Türanschlag rechts
- Tür selbstschließend
- 1-fach Verglasung, spezialbeschichtet, zur Minimierung der Wärmeabgabe in den Raum
- Feuerraum mit Schamotte ausgekleidet

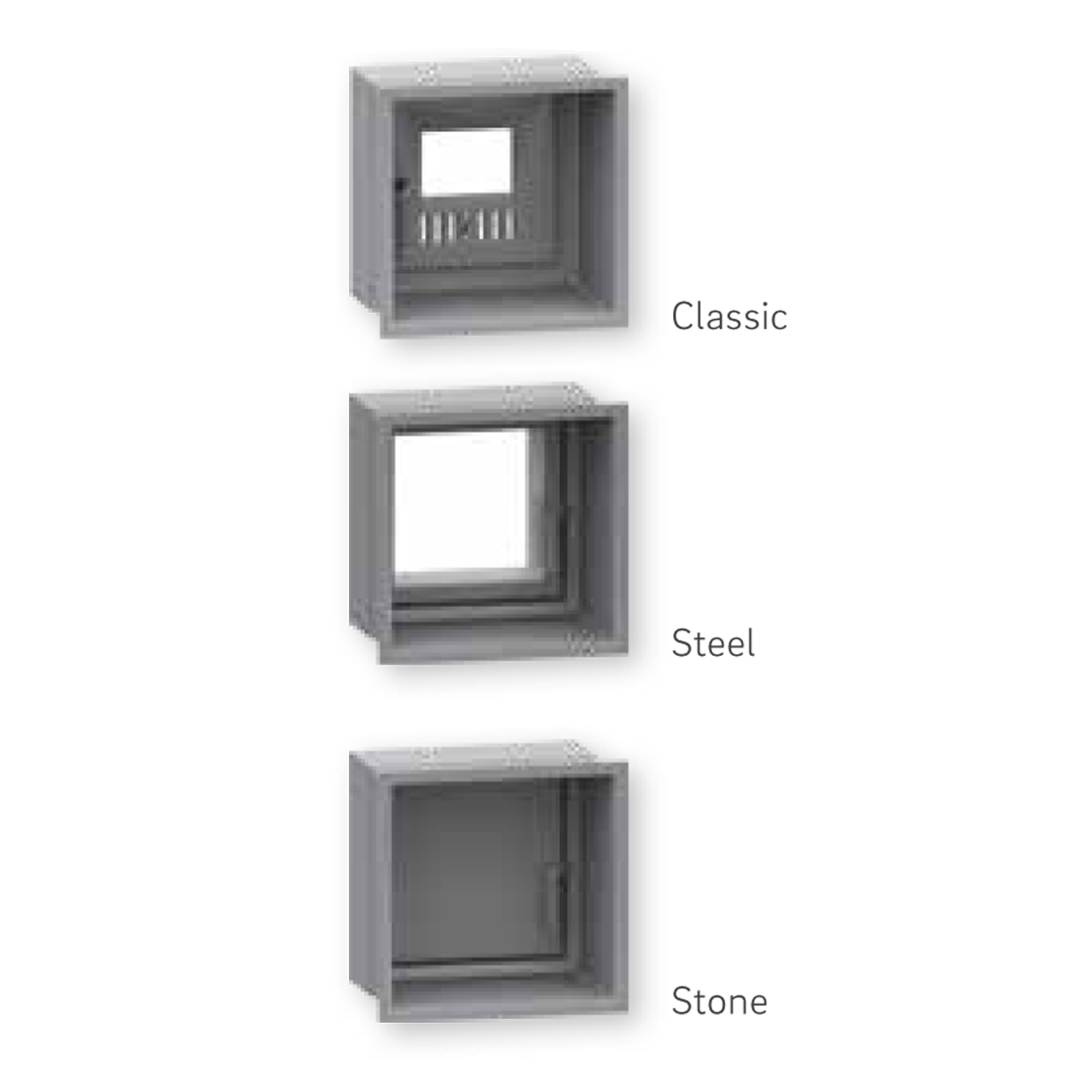

- optional mit Außenbefeuerung Classic, Steel oder Stone (siehe Bild 3)
- BImSchV Stufe 2/ Art. 15a B-VG Österreich/ LRV Schweiz
Technische Daten
| Nennwärmeleistung | kW | 7,9 |
| Wärmeleistungsbereich | kW | --- |
| Raumwärmeleistung | kW | 4,2 |
| Wasserwärmeleistung | kW | 3,8 |
| Wärmeabgabe | % | über die Sichtscheibe: 20 konvektive Leistung: 30 wasserseitige Leistung: 50 |
| Abgasstutzen | Ø in mm | 180 |
| Verbrennungsluftstutzen | Ø in mm | 125 |
| empfohlener freier Querschnitt ** | cm² | Zuluft: 430 Umluft: 370 |
| Verbrennungsluftbedarf | m³/h | 29,3 |
| empfohlene Holzauflagemenge mit NHK | kg | ca. 1,7 |
| empfohlene Holzauflagemenge mit Zugsystem | kg | ca. --- |
| empfohlene Scheitholzlänge | cm | 33 |
| Abstand im Strahlungsbereich | mm | 800 |
| Abstand zur Dämmung, Boden/Wand | mm | > 150/60 |
| Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) | mm | 60 |
| Gewicht | kg | 320 |
| Abgasmassenstrom bei NWL | g/s | 11,8 |
| Abgastemperatur bei NWL | °C | 204 |
| erforderlicher Förderdruck | Pa | 12 |
| CO (bez. auf 13 % O2 | mg/Nm³ | < 1250 |
| Staub (bez. auf 13 % O2 | mg/Nm³ | < 40 |
| Wirkungsgrad | % | > 80 |
** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.
Zubehör

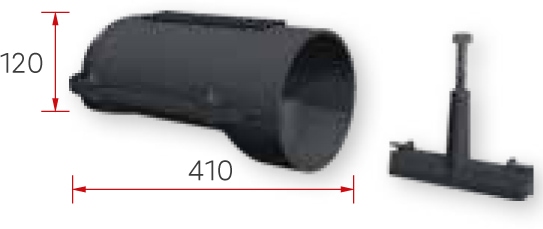

- Waagerechter Abgang aus Guss mit Haltebügel Eingang/Ausgang Ø 180 mm

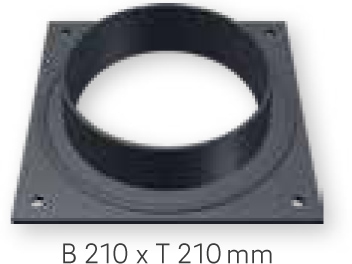

- Anschlussstutzen 21x21 cm Ø 160/180 mm

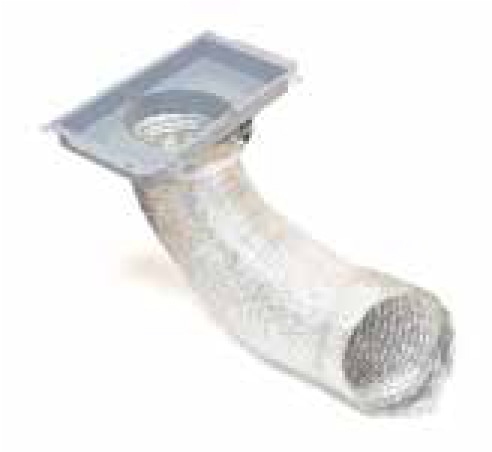

- Aussenluftanschluss-Set Ø 125 mm
Technische Änderungen und Irrtümer vorbehalten.
