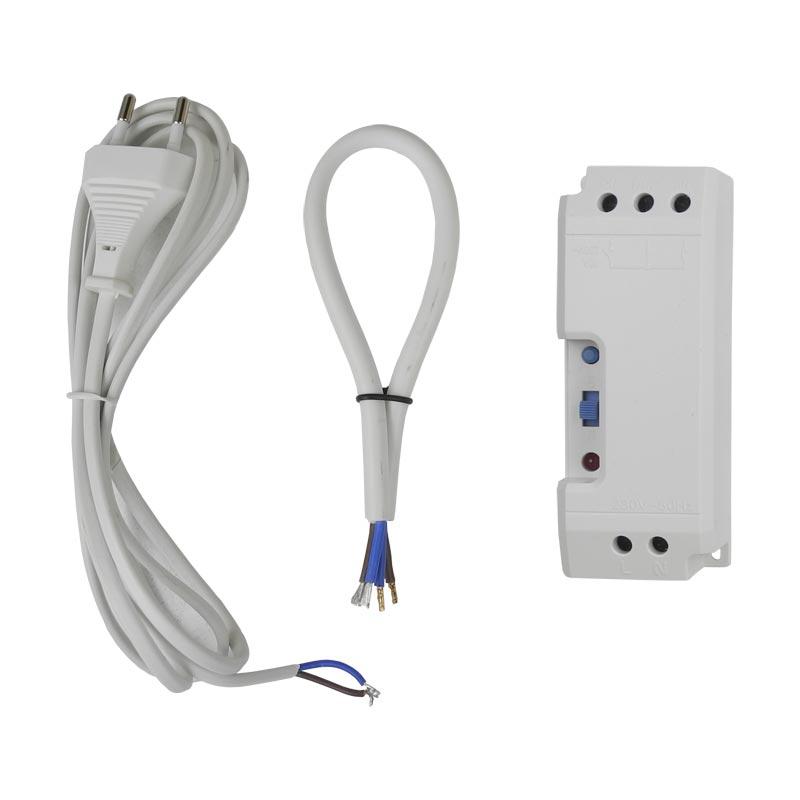

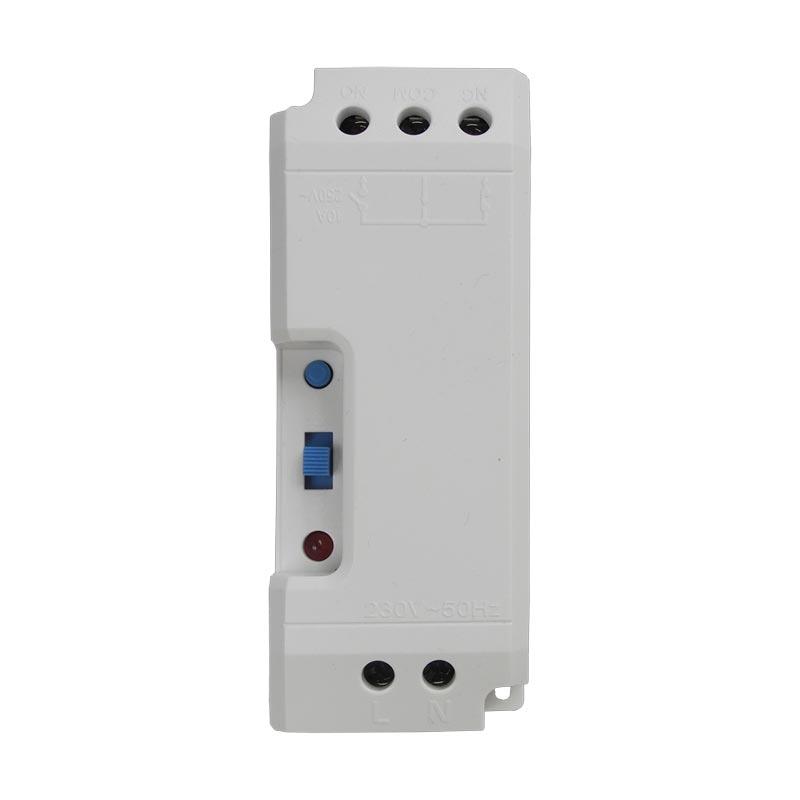

Licht-Modul für Abluftsteuerungen AA-Kaminwelt DRE-2090-S

Licht-Modul für bestehende Zwischenstecker-Abluftsteuerungen - nutzen Sie das Licht Ihrer Dunsthaube unabhängig vom Fenster

Bei vielen Abluftsteuerungen tritt der Fall auf, dass nach der Installation des Gerätes die Beleuchtung der Dunsthaube ebenfalls nur noch bei geöffnetem Fenster genutzt werden kann. Unser Licht-Modul DRE-2090-S schafft jedoch Abhilfe und erlaubt Ihnen die Beleuchtung weiterhin unabhängig von der Stellung des Fensters zu nutzen.

Wann brauchen Sie eine Abluftsteuerung für Ihre Dunstabzugshaube?

Bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte (z. B. Gastherme, Kohle-, Holz-, Öl- oder Kachelofen) und Abluftventilatoren (z.B. Dunstabzugshaube, Wäschetrockner) können Rauch und Abgase zurück in den Raum gesogen werden. Die geruchslosen und unsichtbaren Gase Kohlendioxid und Kohlenmonoxid können so zu lebensgefährlichen Vergiftungen führen.

Die Feuerungsverordnung schreibt daher vor: Verbrennungsluftöffnungen und -leitungen dürfen nicht verschlossen oder zugestellt werden, sofern nicht durch besondere Sicherheitseinrichtungen gewährleistet ist, dass die Feuerstätten nur bei geöffnetem Verschluss betrieben werden können.
Also einfach gesagt: Eine Abluft-Dunsthaube darf nicht funktionieren, wenn keine Luft nachströmen kann, also z.B. das Fenster geschlossen ist. Eine oft praktizierte Lösung ist der Einsatz einer Zwischenstecker-Abluftsteuerung. Der Zwischenstecker schaltet die eingesteckte Dunsthaube nur an, wenn das überwachte Fenster offen ist.

Warum dann dieses Schalt-Modul kaufen?

Mit einer solchen Abluftsteuerung wird beim Schließen des Fensters nicht nur die Dunsthaube sondern auch die Beleuchtung abgeschaltet. Wer das nicht möchte, braucht dieses Schaltmodul. Die Beleuchtung funktioniert damit auch, wenn das Fenster zu ist und die Dunsthaube nicht betrieben werden kann. Denn das Relais schaltet nur noch den Motor ab, nicht aber die Beleuchtung

Technische Daten:

• Anschlussspannung: 230 VAC/50 Hz
• Umgebungstemperatur: -20 bis +55 °C
• Nennschaltleistung cos phi = 1: 10 A/250 V AC
• Max. Schaltspannung: 250 V AC
• Gemessene Stromaufnahme: max. 0,020 A
• Relative Luftfeuchte: 45 % bis 80 %
• Max. Schaltleistung: 2300 VA
• Abmessungen Modul-Box: L115/B45H30 mm
• Zuleitung ca. 100 cm
• Hinweis: Anschluss nur durch eine Fachkraft (230V), Regeln der Elektrotechnik beachten

Montage-Information:

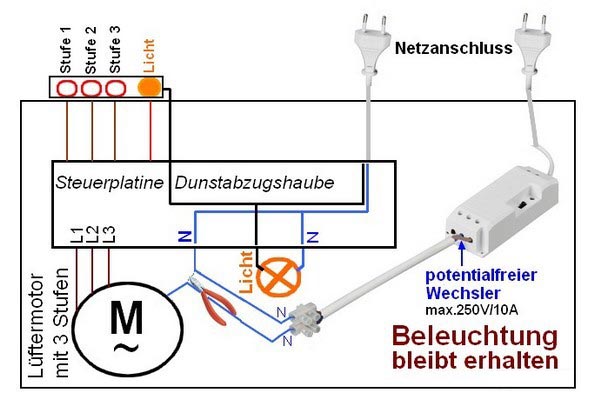

Es wird der Nullleiter des Motors (meist blau, aber abhängig von der Steckerstellung) aufgetrennt und beide Seiten mit dem Schaltmodul (= potentialfreier Schließer) verbunden. Das war`s schon. Die Dunsthaube kommt wieder in eine normale Steckdose (falls keine vorhanden, evtl. einen Mehrfachadapter verwenden) und das Licht brennt wieder, auch wenn die Haube abgeschaltet ist (Fenster geschlossen).

Das Schaltmodul wird nach Motoranschluss mit dem Stecker einfach in die Funk-Steckdose gesteckt. Das Schaltmodul schaltet jetzt, wenn das Fenster zu ist, nur den Motor aus - nicht das Licht.

Jetzt online kaufen, des Licht-Modul für Abluftsteuerung AA-Kaminwelt DRE-2090-S.

Technische Änderungen und Irrtümer vorbehalten.
