Rücklaufanhebung Esbe LTC361 Ladeventileinheit 55 °C DN 32

Rücklaufanhebung ESBE LTC361 55°C Ladeventileinheit

Die Ladeventileinheit der Modellreihe LTC300 von ESBE wird zum automatischen und effizienten Beladen von Pufferspeichern und zum Schutz des Heizkessels vor zu niedrigen Rücklauftemperaturen eingesetzt. Eine hohe und konstante Rücklauftemperatur trägt dazu bei, dass der Wirkungsgrad des Kessels gesteigert, die Teerbildung gesenkt und die Lebensdauer verlängert wird. Die Esbe LTC361 Ladeventileinheit kommt in Heizungssystemen zum Einsatz, in denen Festbrennstofffeuerstätten zur effizienten Beladung von Pufferspeichern eingesetzt werden

Funktion

Die Esbe LTC361 Ladeventileinheit ist mit integrierter Pumpe und thermischem Ventil ausgestattet, wodurch Bedienung und Montage vereinfacht werden. Da die Esbe LTC361 zwischen zwei Anschlüssen regelt, ist kein weiteres Ventil nötig was zusätzlich für eine einfache Montage sorgt. Ein 3 Meter langes Stromanschlusskabel stellt die Flexibilität beim Platzieren der thermischen Ladeeinheit sicher. Außerdem besitzt diese Rücklaufanhebung eine komplette Isolierschale und ein leicht abzulesendes Thermometer. Für eine optimale Beladung des Pufferspeichers, kann die Pumpenkennlinie auf Ihr Heizungssystem individuell angepasst werden.

Durch eine Notstell­Bypassfunktion wird bei Stromausfall eine Schwerkraftzirkulation zwischen Feuerstätte und Pufferspeicher ermöglicht (deaktiv, bei Bedarf aktivierbar). Die Zehn-Minuten-Lüftungsfunktion sorgt durch variierende Drehzahlen dafür, dass Luft aus dem System entweicht. Sie kann dann über eine Entlüftungseinrichtung abgeführt werden.

Medien

Als Frostschutzmittel dürfen bis zu 50 % Glykol und als Zusatzstoffe sauerstoffbindende Verbindungen verwendet werden. Da die Zugabe von Glykol zum Systemwasser die Viskosität und den Wärmeübergang beeinflusst, muss dies bei der Festlegung der Einheit berücksichtigt werden.

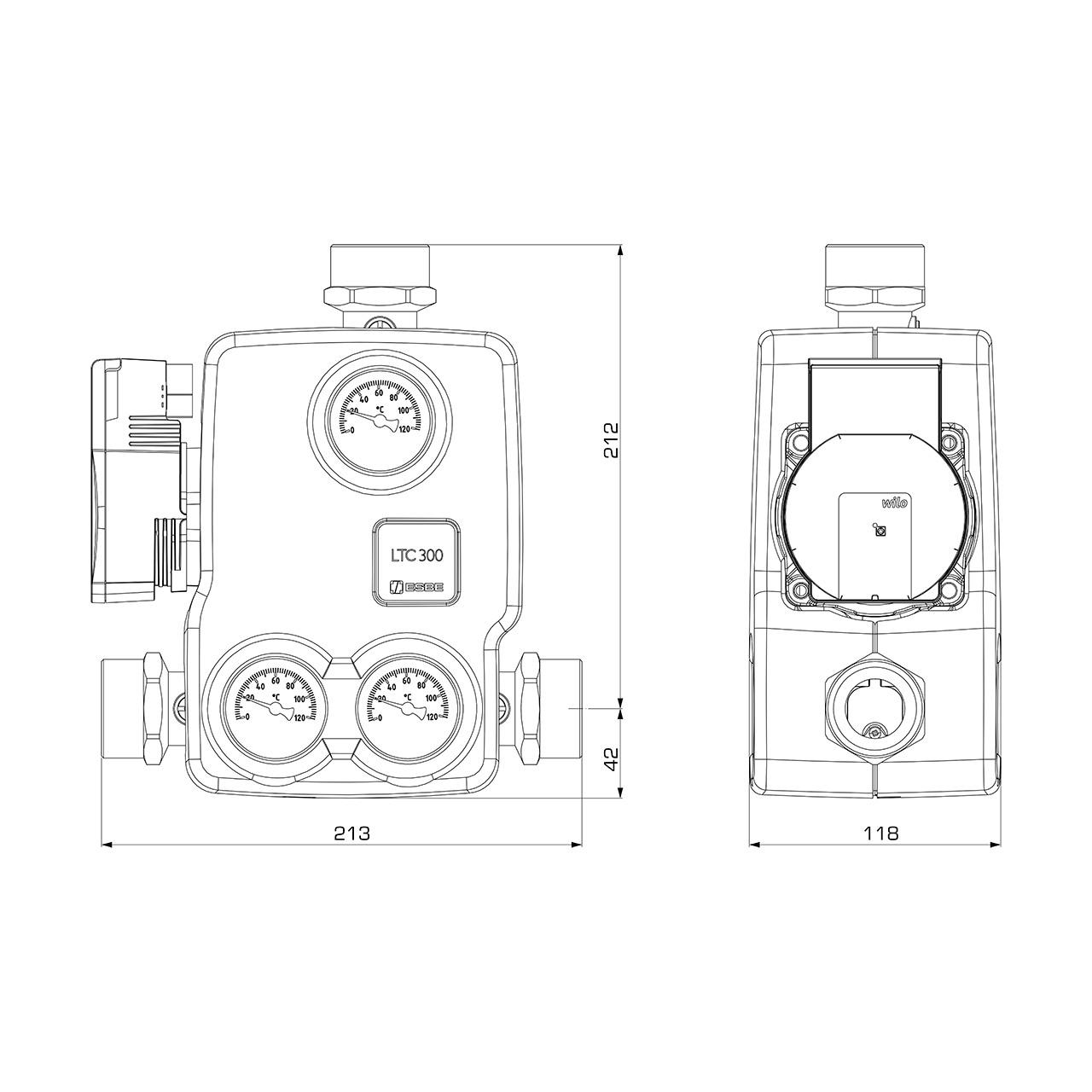

Technische Daten ESBE LTC361:

• Bezeichnung: LTC361
• DN: 32
• Anschluss Adapter G 1¼"
• Leistung: 90 kW
• Leistung (max ∆t): 35 °C
• Öffnungstemperatur: 55 ± 5 °C
• Gewicht: 4,40 kg
• Druckstufe: PN 6
• Mediumtemperatur: max. 110°C / min. 0°C
• Umgebungstemperatur: max. 60°C / min. 0°C
• Leckrate A - AB: max. 0,5 % des max. Flusses (Q_max)
• Leckrate B - AB: max. 3 % des max. Flusses (Q_max)
• Durchflusskoeffizient: 100 Kv/Kv^min
• Versorgungsspannung: 230 ± 10% V AC, 50 Hz
• Leistungsaufnahme: 43 W
• Energieeinstufung: A
• Energieeffizienzindex (EEI): < 0,20
• Anschlusskabel: 3 m
• Anschlüsse: Innengewinde (G), ISO 228/1
• Material Ventilgehäuse: Sphäroguss EN-JS 1050

• CE
• LVD 2014/35/EU
• EMC 2014/30/EU
• RoHS 2011/65/EU
• PED 2014/68/EU, Artikel 4.3
• ErP 2009/125/EU
• ErP 2015

Drucksystem gemäß PED 2014/68/EU, Artikel 4.3 (Vorschriften zur Schalltechnik)

Anschlussbeispiel

Technische Änderungen und Irrtümer vorbehalten.
