SOREL Temperaturdifferenzregler LTDC-V3 Solarregler inkl. 4 Fühler

LTDC V3 Set 4S: Damit haben Sie Ihre Solaranlage voll im Griff

Dieses Set ist die perfekte Steuereinheit für größere Solarthermieanlagen. Es ist quasi ihre persönliche Schaltzentrale für die Heizung. Mit dem Temperatur-Differenz-Controller (LTDC) haben Sie jederzeit den vollen Überblick, was die Heizungsanlage gerade macht. Außerdem lassen sich die angeschlossenen Systeme programmieren und sehr effizient steuern. Neben der eigentlichen Steuereinheit gehört zu diesem Set auch der passende Temperatur-Tauchfühler von Sorel mit dazu. Der TT/S2-Pt1000 ist mit einem Sensor ausgestattet, kann die Temperatur wahrnehmen und die Informationen an den LTDC weitergeben. Die perfekte Kombination für volle Kontrolle Ihrer Heizungsanlage.

Ohne Temperatur-Differenz-Controller kann keine Solaranlage funktioneren

Der Temperaturdifferenzregler LTDC von Sorel ist darauf ausgelegt, die verschiedenen Sensordaten aus dem Heizungssystem zu erfassen und zu bündeln. Mit voreingestellten Parametern können Sie dann genau festlegen, wie sich die Anlage verhalten soll. Wenn zum Beispiel die Temperatur im Solarkollektor um 10 Grad höher ist, als im Speicher, dann kann automatisch die Pumpe aktiviert werden, wodurch sich die Kollektoren auf dem Dach entladen. Ihr Pufferspeicher wird dann automatisch mit dem zur Verfügung stehenden Warmwasser gefüllt.

Wenn die Sonneneinstrahlung nicht mehr zur Wärmeerzeugung ausreicht, muss aber auch sichergestellt werden, dass die Solarpumpe abgeschalten wird - Sonst würde der Pufferspeicher schnell wieder kalt werden. Und genau für diese komplexen Aufgaben ist der LTDC Solarregler von Sorel die perfekte Lösung. Insgesamt 42 verschiedene Basis-Systeme können mit dem Solarregler verwaltet werden. Alle wichtigen Funktionen und Daten werden auf dem übersichtlichen Display für Sie zusammengefasst. 4 Funktionstasten erleichtern Ihnen die Bedienung. Das Menü kann sogar mehrsprachig angezeigt werden. Zur besseren Übersicht gibt es grafische Animationen und eine kontrastreiche Darstellung. Besonders pfiffig: Der LDTC V3 von Sorel kann alle wichtigen Daten über einen längeren Zeitraum sammeln und gebündelt in einer übersichtlichen Statistik ausgeben. So wissen Sie genau, wie viel Energie Ihre Solaranlage erzeugt hat.

Merkmale Sorel LTDC:

• Temperatur-Differenz-Controller für größere Solarsysteme
• für 42 Basissysteme mit Solar oder Feststoffkessel
• mit zuschaltbaren Funktionen für ungenutzte Relais
• Selbsterklärende Bedienerführung über 4 Eingabetasten
• Mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
• Kontrastreiches, beleuchtetes Display
• Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
• VFS und RPS Durchfluss und Druckmessung
• Der Regler kann mit oder ohne Drehzahlregelung, 0-10V / PWM-Ausgängen oder beidem ausgestattet werden.
• RTC Real Time Clock mit > 24h Gangreserve
• Weißes Gehäuse RAL9003
• Schutzart IP40

Anschlüsse:

• 6 Sensoreingänge für Pt1000 Temperaturfühler
• CAN-Schnittstelle für SOREL Connect
• 3 Relais und 2 PWM/0-10V-Ausgänge
• VFS und RPS Durchfluss- und Druckmessung

Technische Details LTDC:

• Fühlereingänge Pt1000: 6
• Relaisausgänge 230V: 3
• Ausgänge 0..10V oder PWM-Signal
• zur Drehzahlregelung von Hocheffizienzpumpen: 2
• VFS/RPS Sensoren: 2
• Anzahl der Anwendungen: 42+
• Leuchtdioden rot/grün zur Anzeige der Betriebszustände: 1
• Einfache Wärmeerfassung: Ja
• Wärmezählung über Grundfos Direktsensor (VFS): Ja
• Drucküberwachung über Grundfos Direktsensor (RPS): Ja
• Uhrzeit- und temperaturgesteuerte Thermostatfunktion: Ja
• Batteriegepufferte Echtzeituhr RTC: Ja
• Legionellenschaltung über Solar: Ja
• Legionellenschaltung durch Zusatzheizung: Ja
• Kühlfunktion: Ja
• Inbetriebnahmeassistent: Ja
• Anlagenschutz: Ja
• Kollektorschutz: Ja
• Speicherschutz: Ja
• Frostschutzprogramme: Ja
• Rückkühlung: Ja
• Startlogik für Vakuumröhrenkollektoren: Ja
• Steuerprogramm für selbstentleerende Systeme (Drain-Back): Ja
• Datenspeicher mit Statistik und Grafikauswertung: Ja
• Fehlerspeicher und Auswertung mit Datum und Uhrzeit: Ja
• Menüblocker: Ja
• Ethernetanschluss mit PC-Steuerungssoftware optional: Ja/li>
• Netzspannung 100 - 240VAC
• Netzfrequenz 50 - 60Hz
• Leistungsaufnahme 0,5W - 2,5W
• Interne Sicherung 2A träge 250V

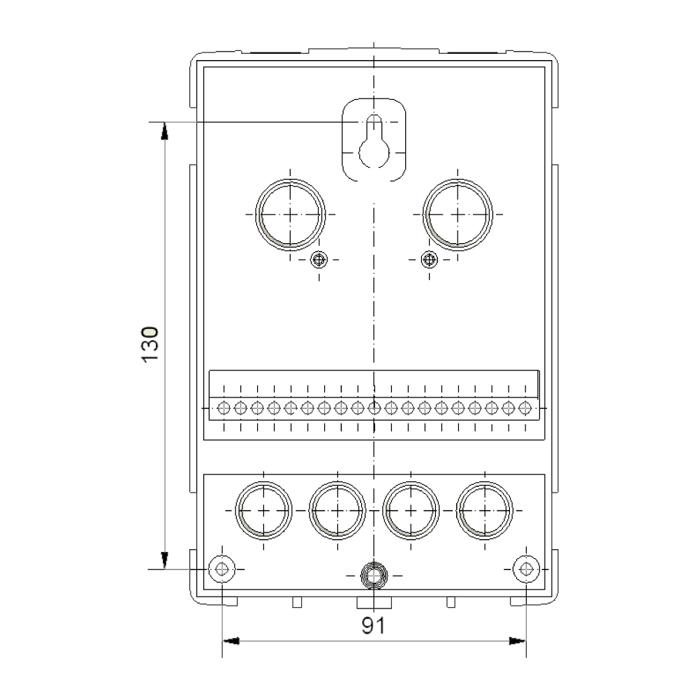

• Maße: H163/B110/T51 mm

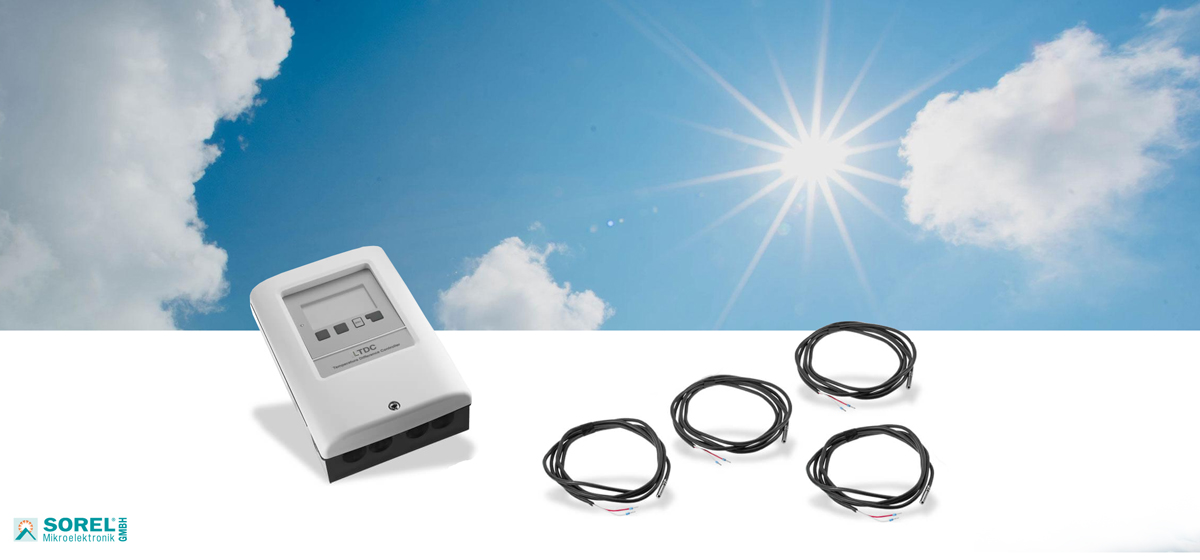

Lieferumfang:

• 1x Heizungsregler LTDC-V3
• 4x TT/S2-PT1000 Temperatur-Tauchfühler

Technische Änderungen und Irrtümer vorbehalten.
