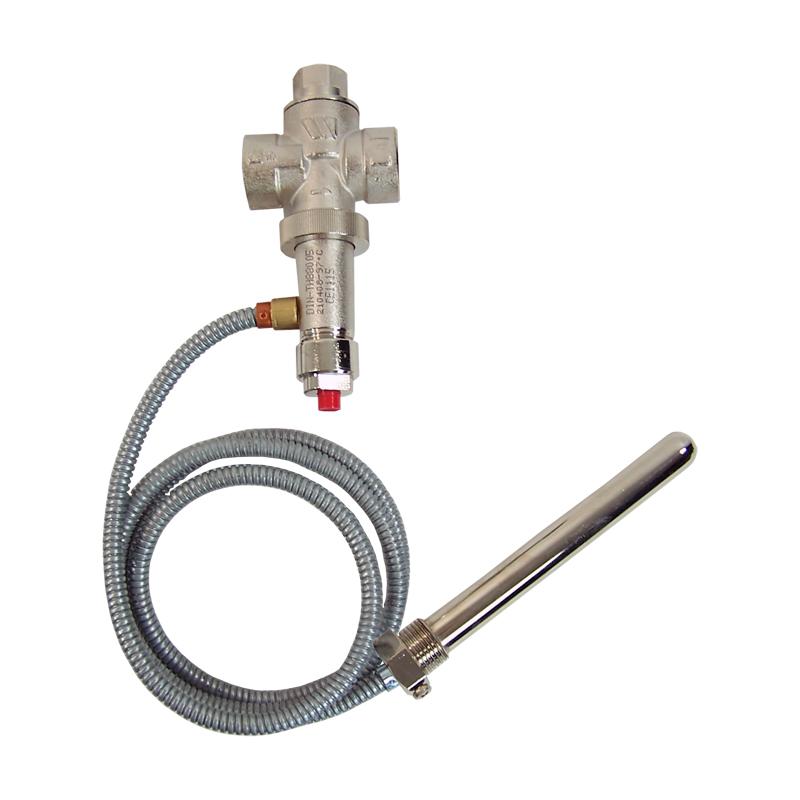

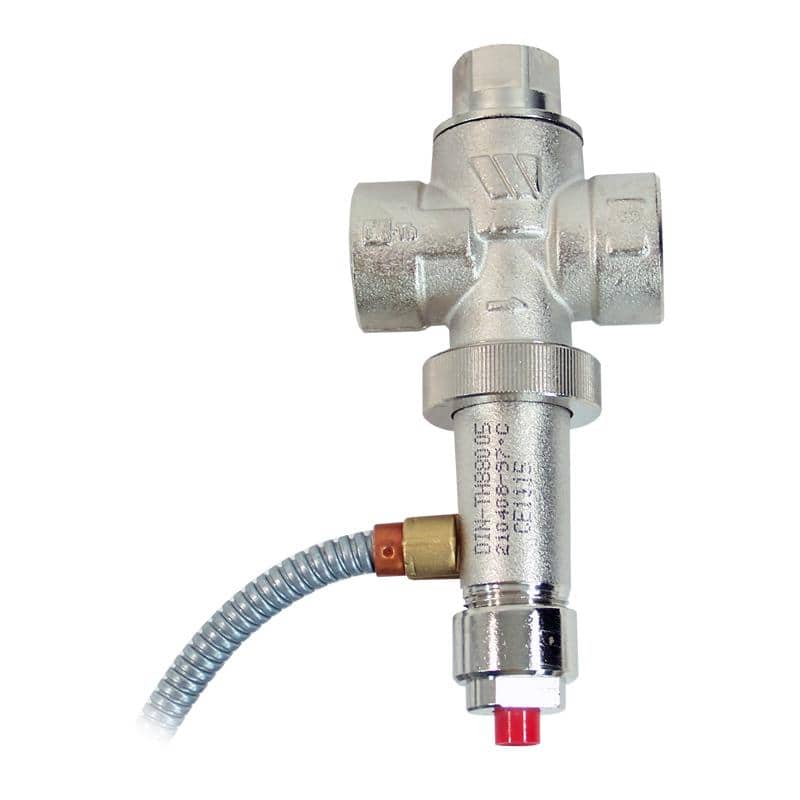

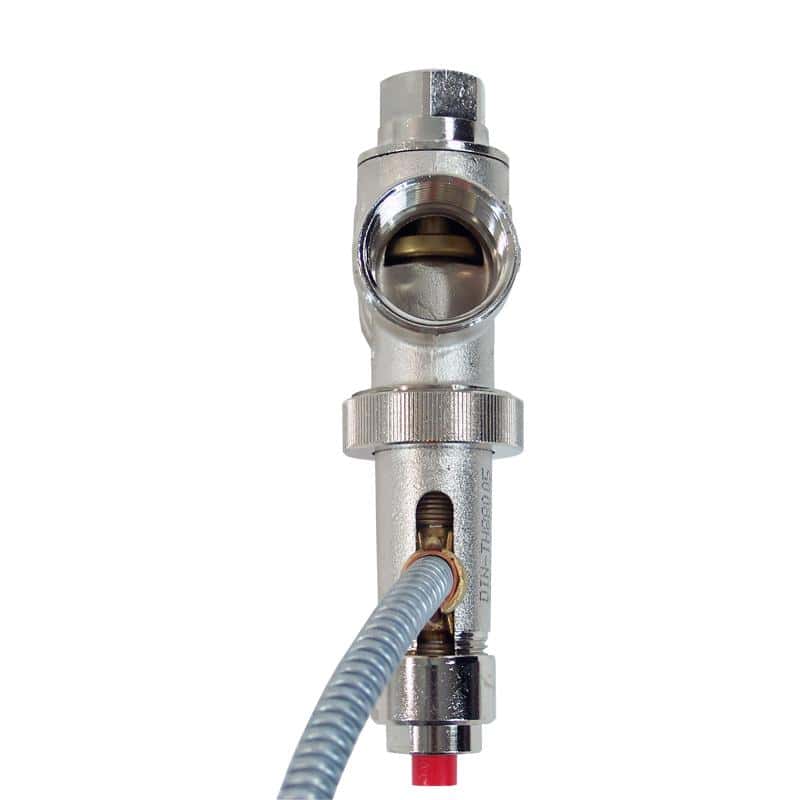

Thermische Ablaufsicherung Watts STS 20 Kapillarrohr 2 m

Das Sicherheitsventil WATTS STS 20 ist eine thermostatische Absicherung, die die Überhitzung des Wassermantels im Kamineinsatz verhindert. Das Ventil wird eingesetzt in allen Arten von Kaminöfen oder Kesseln, die mit festen Brennstoffen wie Kohle, Steinkohle, Holz oder Koks beheizt werden, und schützt vor Überhitzung des Wassers im ZH-Umlauf im Falle der Unterbrechung der Stromversorgung.

Vorteile:

• Zwei voneinander unabhängige Fühler wirken auf nur ein Ventilsystem, d.h. auch bei Ausfall eines Fühlersystems ist die Funktion der STS 20 weiterhin sichergestellt.
• Der Dichtkolben wird mittig angesteuert. Ein Verkanten ist somit ausgeschlossen.
• Kein Gehäuseteil aus Kunststoff, somit unempfindlich gegen äußere Beschädigungen.
• Bei kurzzeitigem Temperaturanstieg bis 125°C kommt es zu keiner Beschädigung der Fühler.
• Bei Bedarf kann der Dichtkolben ohne großen Aufwand ausgewechselt werden.

Anwendungsbereich:

Die thermische Ablaufsicherung STS 20 ist vorgeschrieben für Wechselbrandkessel und Heizungsanlagen mit festen Brennstoffen. Diese Anlagen dürfen für maximal 93 kW (80.000 kcal/h) ausgelegt werden.

Die Ablaufsicherung Typ STS 20 ist ein druckunabhängiges Ventil, das durch die Vorlauftemperatur des Wärmeerzeugers bei Erreichen von 97 °C einen Wasserablauf am Brauchwassererwärmer öffnet und dadurch eine Temperatursteigerung über maximal 110 °C verhindert.

Einbau:

Die Thermische Ablaufsicherung STS 20 wird an den Warmwasserabgang des Warmwasserbereiters angeschlossen. (Bild 1) Sie ist in Pfeilrichtung zu montieren. Das Tauchrohr mit den Fühlern wird in den dafür am Kessel vorgesehenen Stutzen eingeschraubt.

Bei Kessel mit einem zugelassenen Sicherheitswärmetauscher kann die STS 20 im Kaltwasserzulauf angebracht werden. (Bild 2) Die Tauchhülse mit den Fühlern wird in den dafür am Kessel vorgesehenen Stutzen eingeschraubt.

Ausführung:

Die thermische Ablaufsicherung ist gemäß DIN EN 14597 hergestellt. Die verwendeten Werkstoffe entsprechen diesen Anforderungen.

Technische Eigenschaften:

• Min. Betriebstemperatur: -10 °C
• Temperatur-Ansprechpunkt: 97 °C
• Max. Betriebstemperatur: 110 °C
• Betriebsüberdruck: 10 bar
• Max. Leistung: 6,5 m³/h
• Körper und Haube aus Pressmessing EN12165-99 CW617N
• Dichtung in Viton
Feder aus INOX-Stahl
• Druckknopf für manuellen Ablass aus rotem Kunststoff
• Kapillarrohr aus Kupfer, 2000 mm Länge, mit Schutzrohr
• Länge des Fühlers: 135 mm
• Länge der Tauchfühlerhülse: 155 mm

Technische Änderungen und Irrtümer vorbehalten.
