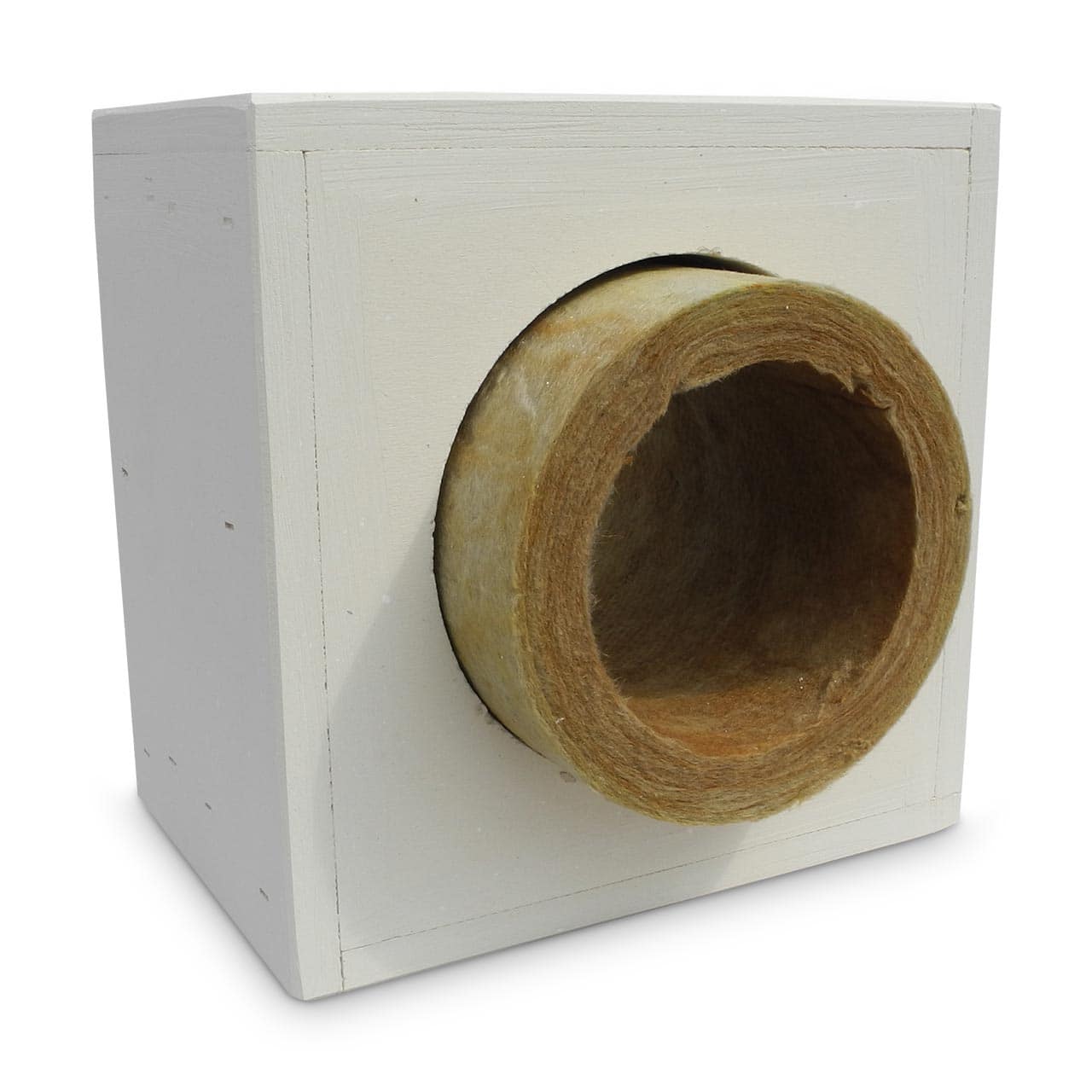

Wanddurchführung Raab 200x120 mm

Wanddurchführung - maximaler Brandschutz - minimaler Montageaufwand - geprüfte Sicherheit!

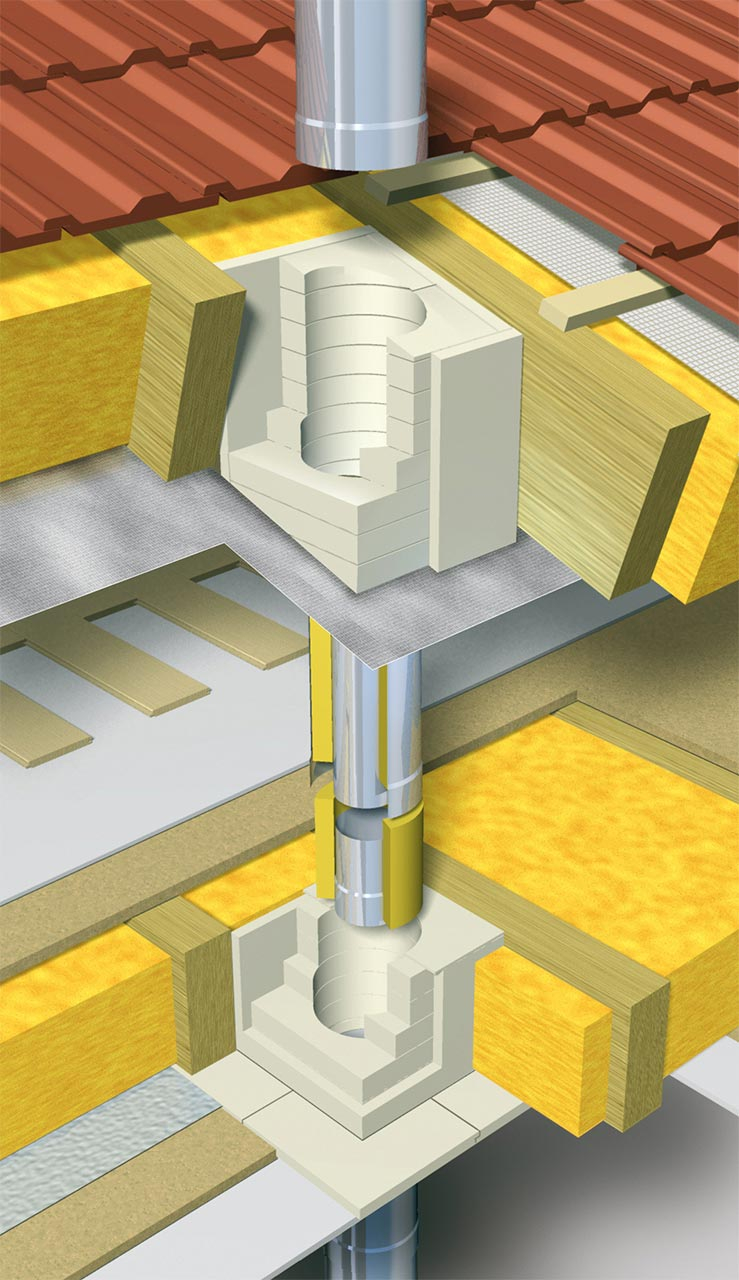

Zur Durchführung von Edelstahlschornsteinen bzw. Schornsteinverbindungsleitungen durch Wände und Decken mit brennbaren Bauteilen. Die neue Raab-Wanddurchführung reduziert den Abstand zu brennbaren Bauteilen im Vergleich zur herkömmlichen Bauweise auf ein Minimum und erhöht durch den Einsatz von speziellen Brandschutzbauplatten den Brandschutz nachweislich. Die Sicherheit dieser Ausführung ist in aufwändigen Test- und Prüfverfahren nachgewiesen

Sicherheit:

Durch eine klare Montageanleitung und geprüfte Materialien werden fehlerhafte Anwendungen, wie bei herkömmlichen Wanddurchführungen, ausgeschlossen. Bewährte Materialien aus überdurchschnittlich resistenten Materialien gewährleisten maximale Sicherheit.

• Nachgewiesene Sicherheit durch Prüfzeugnis
• Maximaler Brandschutz durch den Einsatz von speziellen Brandschutzplatten
• Maximale Sicherheit durch eindeutige Anwendung
• Durch minimale Abstände keine Wechsel im Mauertragwerk nötig
• Leicht zu montieren durch Trockenbauweise
• Allgemeine bauaufsichtliche Zulassung des Deutschen Instituts für Bautechnik, Zulassungsnummer Z-7.4-3359

Einfach:

Die vereinfachte Handhabung bringt viele Vorteile in der Praxis mit sich. Durch die geringen Abmessungen entfällt ein Auswechseln des Holzständertragwerks. Die Raab-Wanddurchführung benötigt wenig Platz zum Einbau und lässt sich daher günstig platzieren. Der Einbau selbst kann auch nachträglich mit geringem Aufwand durchgeführt werden, die Veränderungen an der Bausubstanz bleiben im Rahmen und aufwändige Folgearbeiten wie das Verputzen lassen sich auf ein Minimum reduzieren.

• Reduzierung der Folgearbeiten auf ein Minimum
• Leichte Wiederherstellung der äußeren Gebäudehülle z. B. Wär medämmung und Diffusionssperre

Vorgefertigt:

Die Raab-Wanddurchführung gibt es für alle gängigen Wandstärken und Rohrdurchmesser. Die Trockenbaumethode vereinfacht die Montage vor Ort und prädestiniert dieses Bauteil für die Serienfertigung von Wandelementen.

Details:

• Nennweite 200 mm
• für einwandige Rohre im Durchmesser 200 mm
• für doppelwandige Rohre bis Durchmesser 260 mm (ohne Manschette)
• Wandstärke: 120 mm
• Schacht innen: 270 mm
• Schacht außen: 360 mm
• Anschlussplatte aussen: 360 mm
• Anschlussplatte innen: 800 mm

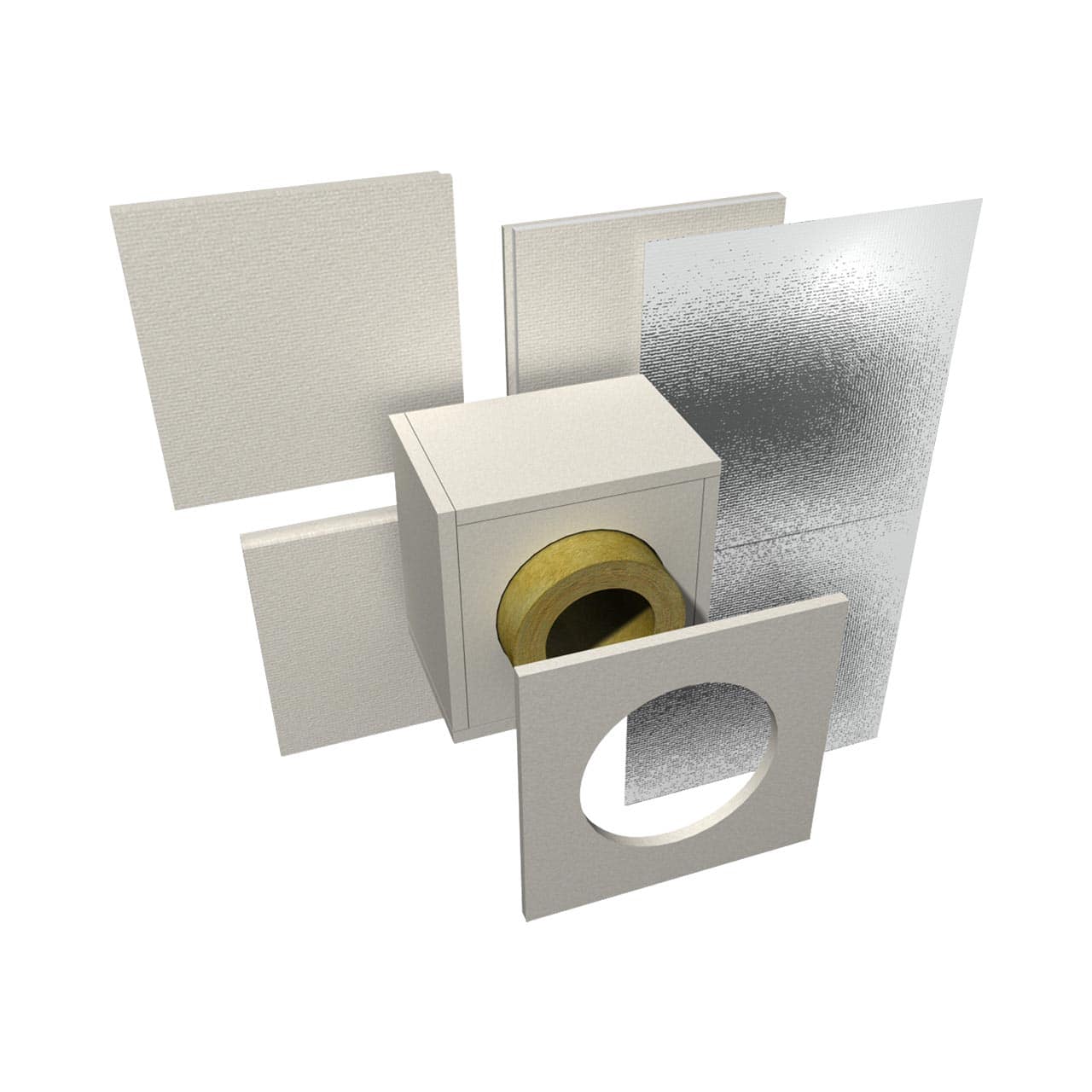

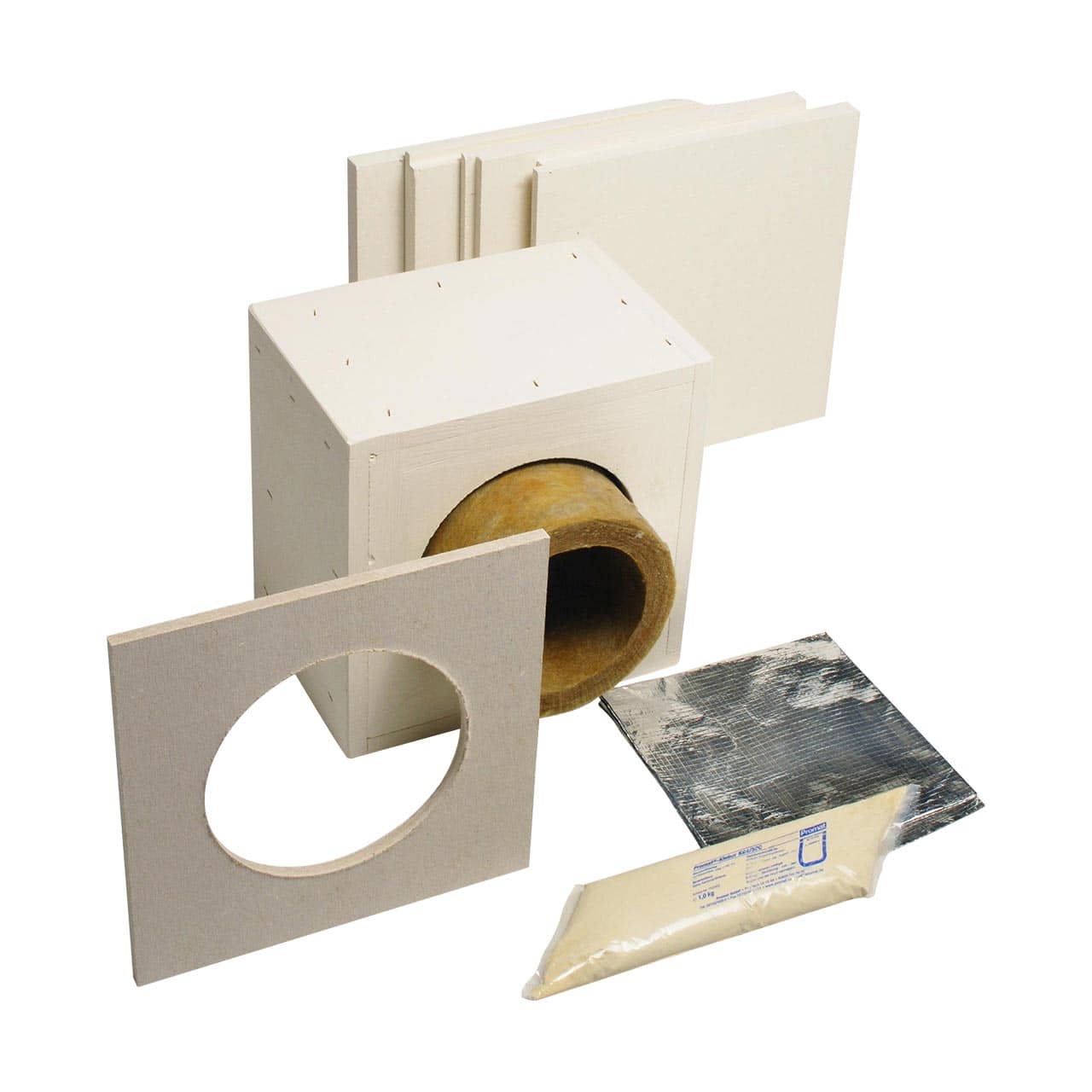

Lieferumfang:

• Wanddurchführung
• Außenplatte (Putzplatte)
• Innenplatte (Strahlungsplatte)
• Dämmung (entnehmbar)
• Kleber

Technische Änderungen und Irrtümer vorbehalten.
