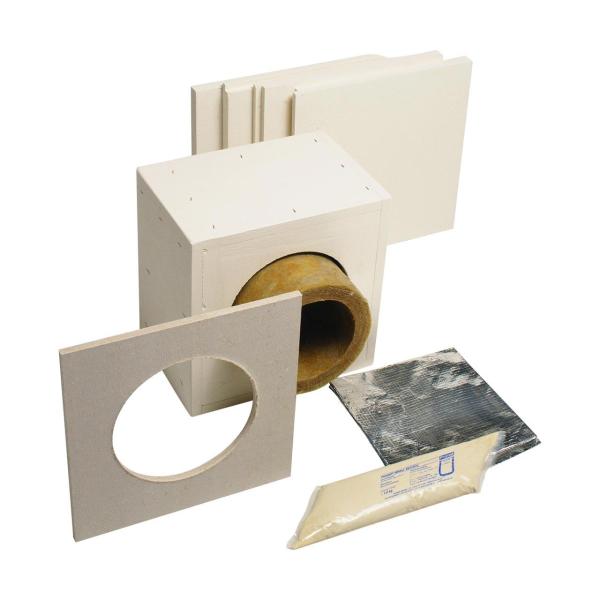

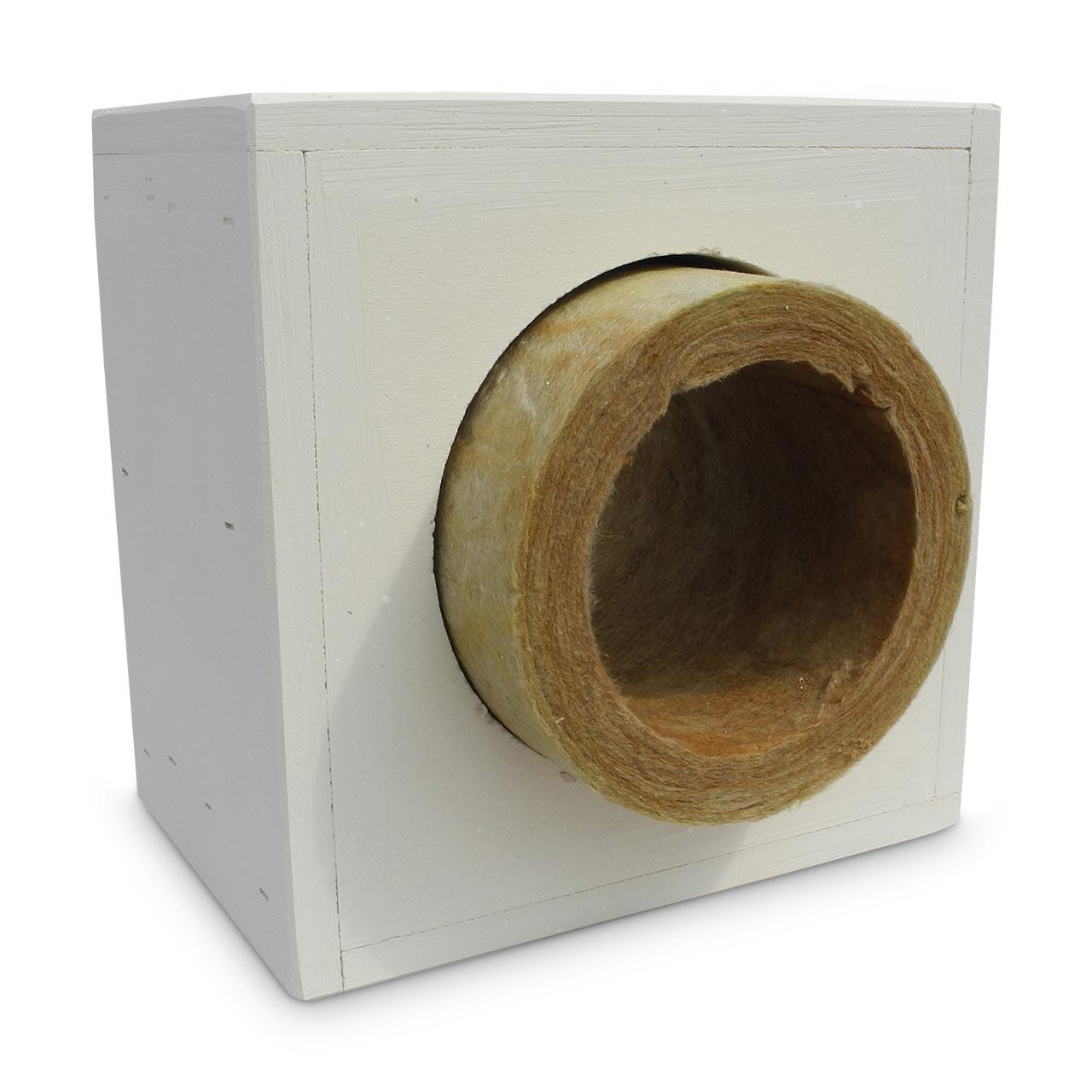

Wanddurchführung Raab 150x240 mm

Wanddurchführung - maximaler Brandschutz - minimaler Montageaufwand - geprüfte Sicherheit

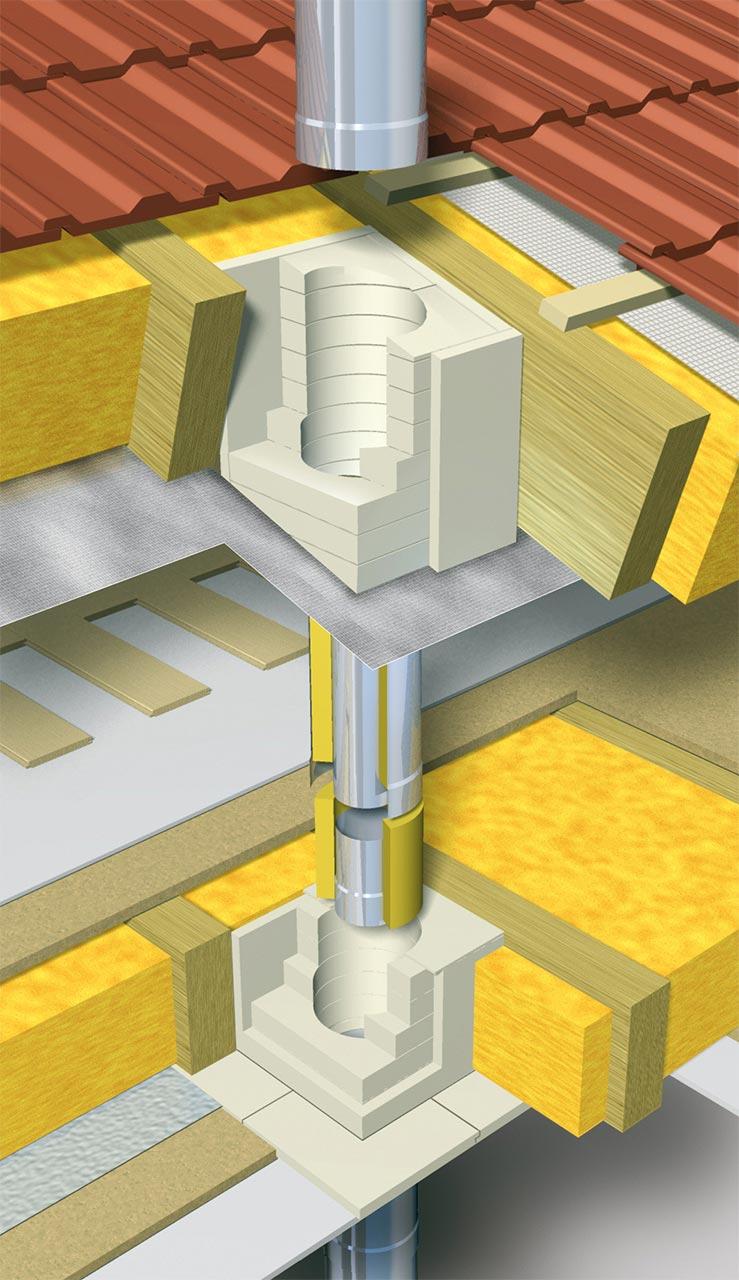

Zur Durchführung von Edelstahlschornsteinen bzw. Schornsteinverbindungsleitungen durch Wände und Decken mit brennbaren Bauteilen. Die neue Raab-Wanddurchführung reduziert den Abstand zu brennbaren Bauteilen im Vergleich zur herkömmlichen Bauweise auf ein Minimum und erhöht durch den Einsatz von speziellen Brandschutzbauplatten den Brandschutz nachweislich. Die Sicherheit dieser Ausführung ist in aufwändigen Test- und Prüfverfahren nachgewiesen.

Sicherheit:

Durch eine klare Montageanleitung und geprüfte Materialien werden fehlerhafte Anwendungen, wie bei herkömmlichen Wanddurchführungen, ausgeschlossen. Bewährte Materialien aus überdurchschnittlich resistenten Materialien gewährleisten maximale Sicherheit.

• Nachgewiesene Sicherheit durch Prüfzeugnis
• Maximaler Brandschutz durch den Einsatz von speziellen Brandschutzplatten
• Maximale Sicherheit durch eindeutige Anwendung
• Durch minimale Abstände keine Wechsel im Mauertragwerk nötig
• Leicht zu montieren durch Trockenbauweise
• Allgemeine bauaufsichtliche Zulassung des Deutschen Instituts für Bautechnik, -7.4-3359

Einfache Handhabung:

• einfache Montage (auch nachträglich) durch Trockenbauweise
• platzsparend dadurch keine Entfernung tragender Bauteile nötig
• bei Abweichungen von den Standardmaßen in der Länge kürzbar
• für alle gängigen Querschnitte geeignet (Hersteller übergreifend)
• einfache Wiederherstellung der Wandöffnung (putz,- streich- und tapezierfähig)

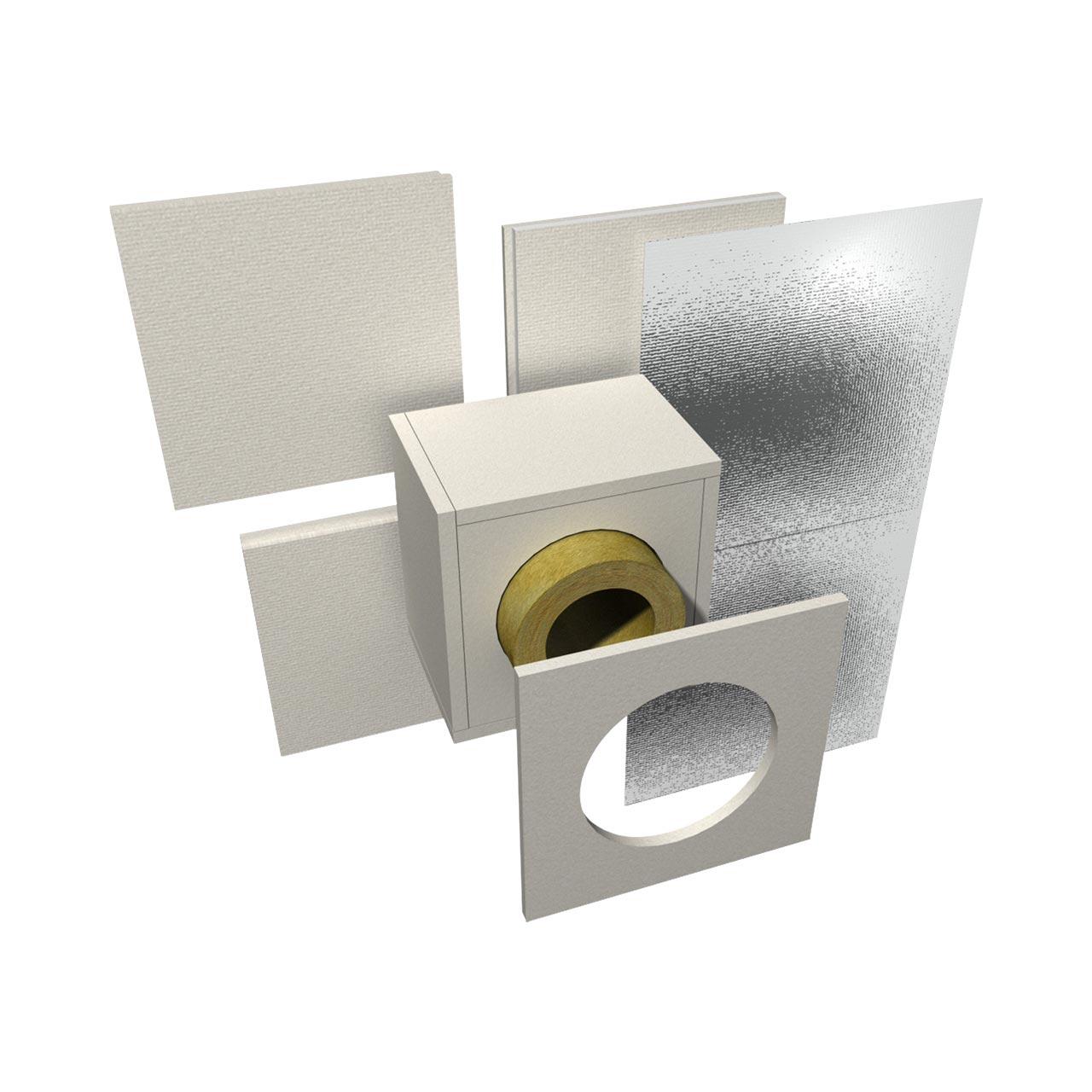

Details:

• Nennweite: 150 mm
• für einwandige Rohre im Durchmesser 150 mm
• für doppelwandige Rohre bis Druchmesser 210 mm (ohne Manschette)
• Wandstärke: 240 mm
• Durchmesser: 150 mm
• Schacht innen: 220 mm
• Schacht außen: 350 mm
• Anschlussplatte außen: 350 mm
• Anschlussplatte innen: 750 mm

Technische Änderungen und Irrtümer vorbehalten.
