Kamineinsatz wasserführend Spartherm Varia 1Vh H2O XL 9 kW

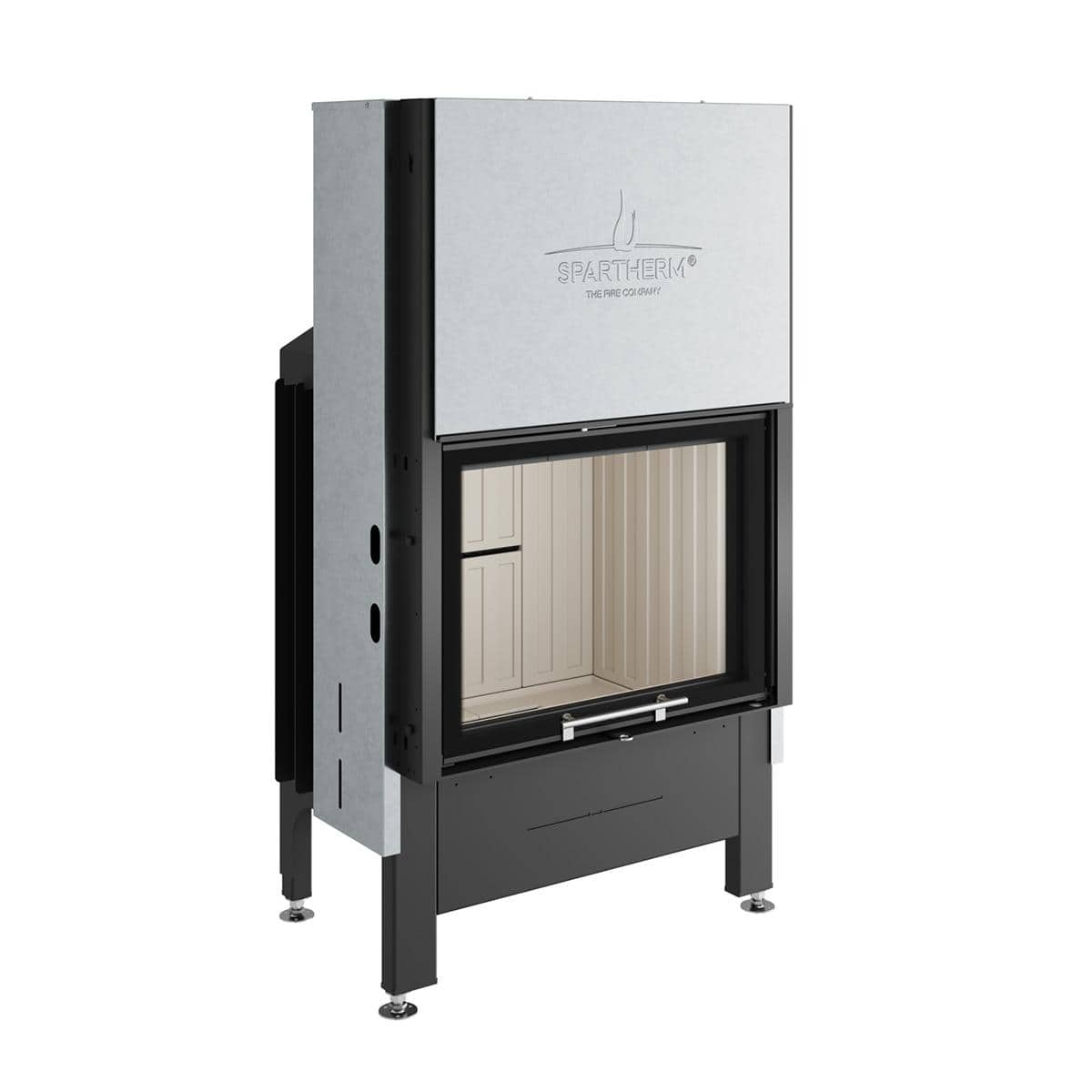

Spartherm Varia 1 Vh H2O XL-4S - Kraftvoller Kamineinsatz in ansprechender Optik

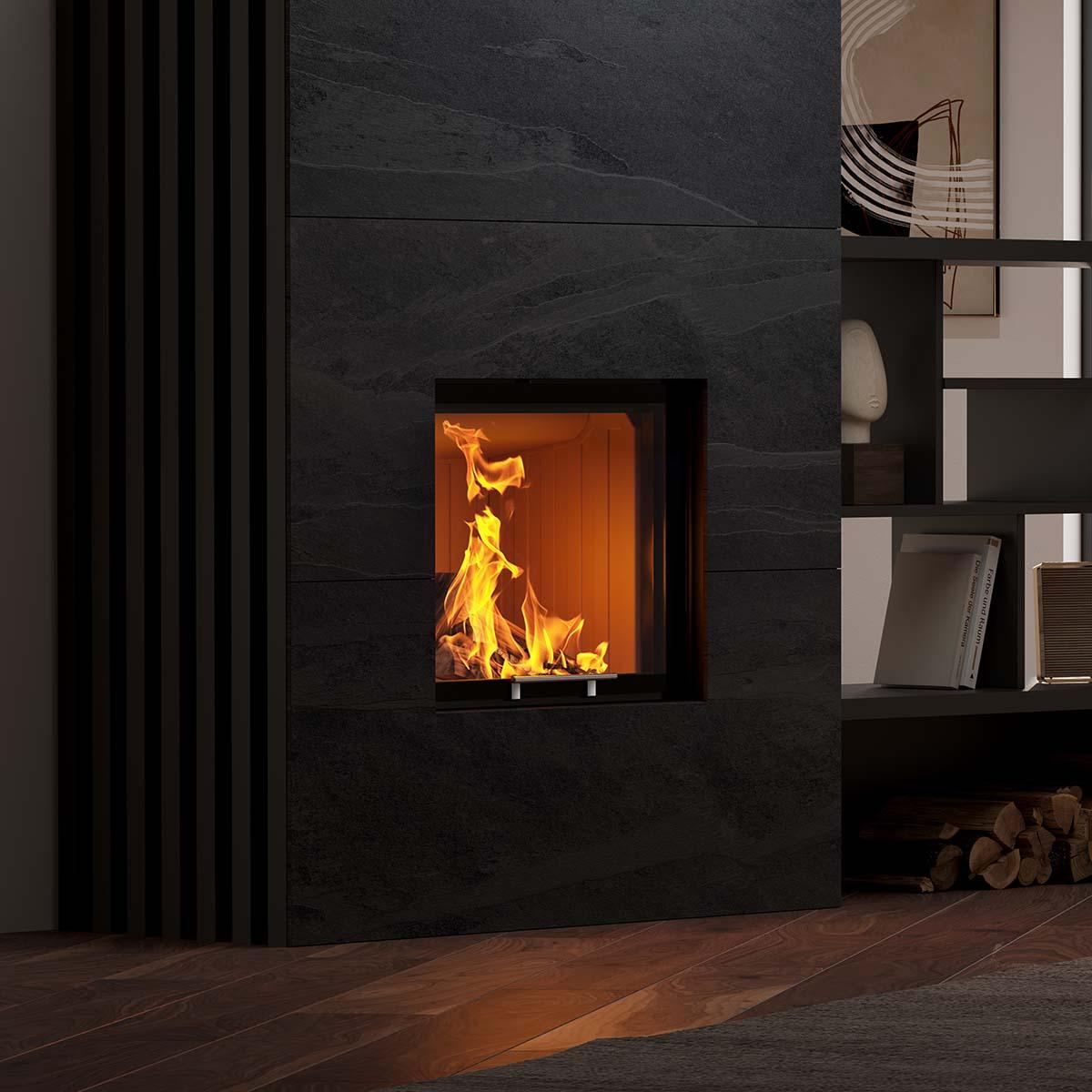

Der Kamineinsatz wasserführend Sparterm Varia 1 Vh H2O XL-4S ist ein wahres Kraftwerk, besitzt aber die Optik nobler Kaminanlagen. Im Kamineinsatz verbindet sich exklusives Design mit innovativer Wassertechnik. Der Varia 1 Vh H2O XL-4S verfügt über eine große Feuerraumtür, die Sie das Flammenspiel genießen lässt und den Wohnbereich mit wohliger Wärme versorgt. Dabei geht die erzeugte Energie nicht ungenutzt verloren: Der Kamineinsatz wasserführend Sparterm Varia 1 Vh H2O XL-4S erzielt ebenso hohe Wasserwärmeanteile. Der integrierte Wasserwärmetauscher mit thermischer Ablaufsicherung und patentiertem internen Schwerkraftumlauf schützt bei Stromausfall vor möglichen Dampfschlägen. Damit gewährleistet der Kamineinsatz wasserführend Sparterm Varia 1 Vh H2O XL-4S einen sicheren Betrieb.

Spartherm EnergyPlus für optimierte Energieausbeute

Der Hersteller Spartherm legt großen Wert auf eine optimale Energieausbeute, sodass die vom Feuer erzeugte Wärmeenergie auf besonders effiziente Weise genutzt wird. Deshalb verfügt die Doppelverglasung der Sichtscheibe über eine spezielle EnergyPlus Beschichtung. Die Beschichtung bewirkt, dass der Großteil der Energie im Brennraum bleibt und die Wärmeabstrahlung in den Wohnraum auf ein Minimum beschränkt wird. So erreicht der Kamineinsatz wasserführend eine Nennwärmeleistung von 9 kW und eine wasserseitige Leistung von 6 kW.

Und so funktioniert's:

Das wunderbar sichtbare Flammenspiel erhitzt das kalte Wasser in den integrierten Wasserwärmetauscher. Jetzt fließt das erwärmte Wasser an einen Pufferspeicher wo die Wärme dezentral im Haus, entweder über Heizkörper, die Fußbodenheizung oder beim Baden/Duschen genutzt werden kann. Eine ausgezeichnete Idee um energieeffizient und umweltbewusst zu heizen.

Der Heizeinsatz gewährleistet eine gleichmäßige Abfuhr der Wärme. Im Normalbetrieb wird das Heizungswasser über eine Rücklaufleitung mit einer Umwälzpumpe durch den Wärmetauscher gefördert. Dort wird es in den seitlichen Wassertaschen und im eigentlichen Abgaswärmetauscher soweit erwärmt bis es über die Vorlaufleitung die Brennzelle verlässt und dem Heizungsnetz zugeführt wird.

Merkmale:

• hoher Wasserwärmeanteile von 67 %
• große 4-seitig bedruckte, an zwei Seiten eingefasst
• inkl. Doppelverglasung mit EnergyPlus Beschichtung
• keine sichtbaren Sicherheitskomponenten
• hoher ökologischer Nutzen ohne Einschränkung der Optik
• automatische Bypassklappe
• Schiebetür mit Untenanschlag zum Reinigen
• flexibler Rauchrohranschluss nach oben oder hinten
• Bauart A1
• mit integriertem Wasser-Mantelwärmetauscher
• inkl. thermische Ablaufsicherung, Entlüftungsventile, Reinigungsbürste und Pumpenthermostat

Technische Daten:

Energieeffizienz-Klasse
Nennwärmeleistung	kW	9
Leistung wasserseitig	kW	6
Wärmeleistungsbereich	kW	6,3 - 11,7
Wirkungsgrad	%	> 85
empf. Schornsteindurchmesser	Ø mm	200
Abgasanschluss	Ø mm	200
mögl. Abgasanschluss	Ø mm	180
Gewicht	kg	379
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	cm²	-
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	cm²	800/1000
Abgasmassenstrom	g/s	7,5
Abgastemperatur (am Abgasstutzen)	°C	220
Erf. Förderdruck	Pa	12
CO2		9,7
Erf. Durchmesser nach M-FeuVo	cm	15
Verbrennungsluftbedarf	m³/h	26,3
Abstände Heizkammer	cm	zur Heizkammerwand: 6 zum Aufstellboden: -
Abstand im Strahlungsbereich	mm	vorne: 1500 seitlich: - hinten: -
Wärmedämmung (Beispiel Steinwollmatten nach AGI-132 Q)	cm	Aufstellboden: 0 Anbauwand: 6 Seitenwand: 6 Decke: - Vormauerung bei zu schützender Wand: 10
Ersatzdämmstoff Calciumsilicat *	cm	Aufstellboden: 0 Anbauwand: 5 Seitenwand: 5 Decke: -
Wärmeverteilung	%	Konvektion: 15 Sichtscheibe: 18 H2O: 67

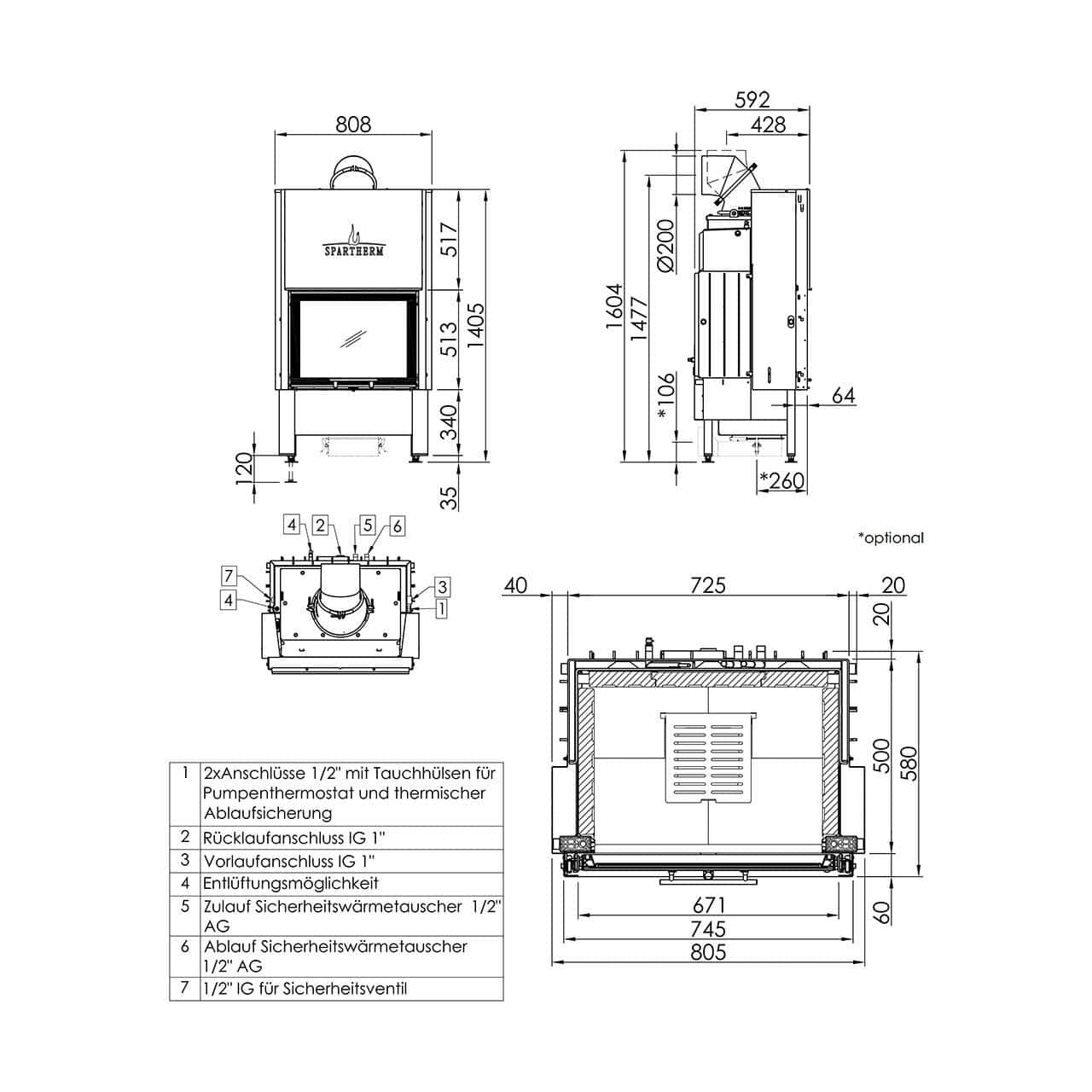

Einbaumaß	mm	H513/B745
Scheitholzlänge	cm	33

* Beispiel SILCA 250KM: zugelassener Ersatzdämmstoff nach DIBt Nr. Z-43.14-117 und CE 0432-CPD-420002242/2-6

Optionales Zubehör:

• Stutzen für externe Verbrennungsluftzufuhr, Anschluss nach hinten oder seitlich

Technische Änderungen und Irrtümer vorbehalten.
